Abbildung 8 - 917Cm13 - Danfoss VLT FC 102 Handbuch

Technische Daten

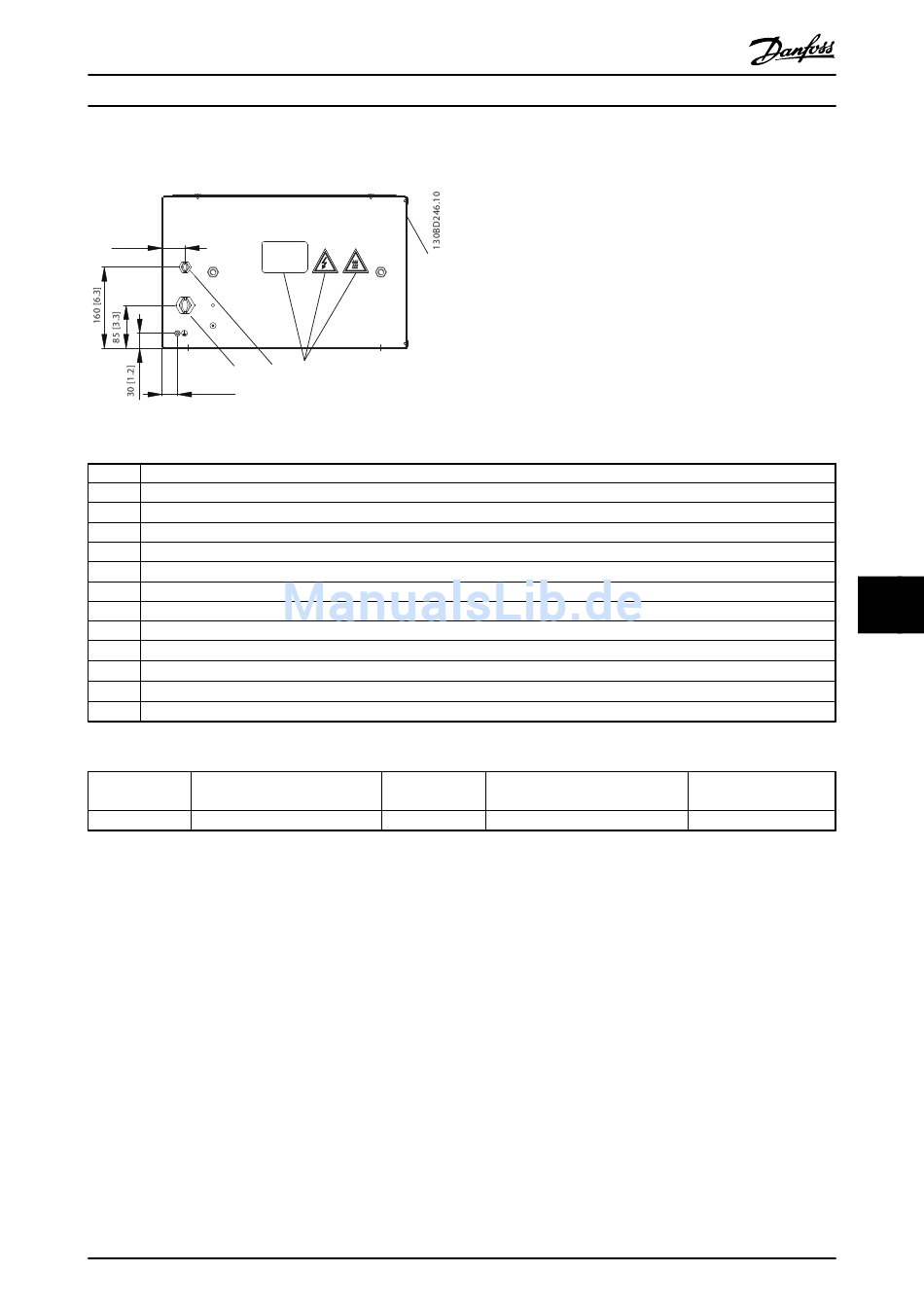

9.7.8 Abbildung 8 - 917CM13

45 [1.8]
3
30 [ 1.2 ]
Abbildung 9.39 IP20, Seitenansicht, rechts
1 Widerstand
2 Klemmenplatte, siehe Abbildung 9.42
3 Kabelverschraubung für Lastkabel
4 M16 Kabelverschraubung Temperaturschalterkabel
5 Erdungsschraube M6
6 Typenschild/Warnschilder
7 Frontabdeckung IP20
8 Rückabdeckung IP20
9 Obere Abdeckung IP20
Temperaturschalter 260 °C (NC)
10
11 Lastanschluss, 2x Schraube M8
12
Hilfsanschluss für Temperaturschalter, Porzellanklemme 2,5 mm
13 4x Befestigungsbohrung Ø 9 mm
Tabelle 9.15 Legende für Abbildung 9.39 bis Abbildung 9.43
Danfoss P/N Typencode
175u3236 MCE101C38R0P5K00E20BAW
Tabelle 9.16 Abmessungen
MG90O203
Projektierungshandbuch
175Uxxxx
8
4 6
Widerstand
[Ω]
38
