Installation
3 3
1 Frequenzumrichter
2 Auflagehalterung
3 Flatpack-Bremswiderstand

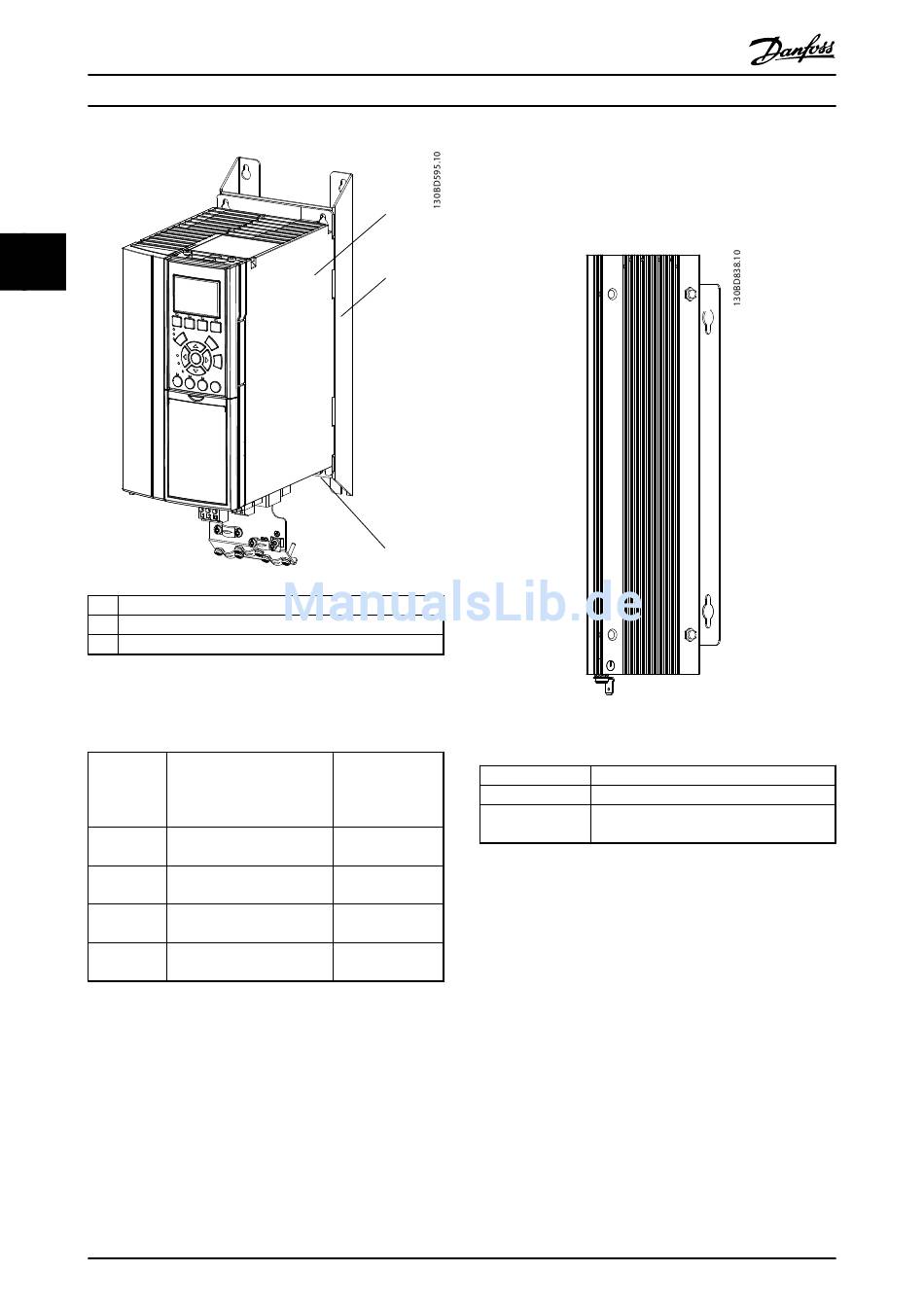

Abbildung 3.13 Flatpack-Bremswiderstand, an der Rückseite
des Frequenzumrichters montiert
Teilenummer Kompatibler Bremswi-
175U0085
175U0087
175U0086
175U0088
Tabelle 3.1 Auswahltabelle
Die Abmessungen für Auflagehalterungen finden Sie in
Kapitel 9.8.2 Halterungen: Auflage.
12
Kompatible
derstand Gehäusegröße des
Frequenzum-
richters
1x100 W Flatpack
A2
1x200 W Flatpack
2x100 W Flatpack
A2
2x200 W Flatpack
2x100 W Flatpack
A3
2x200 W Flatpack
1x100 W Flatpack
A3
1x200 W Flatpack
Danfoss A/S © Rev. 07/2014 Alle Rechte vorbehalten.
Projektierungshandbuch
L-Profil-Halterungen
Die L-Profil-Halterung ist ein Zubehörteil für die Montage
von Flatpack-Bremswiderständen. Die L-Profil-Halterungen
sind für die horizontale und vertikale Montage an einer
1
festen Oberfläche ausgelegt, die den Platzbedarf verringert.
2
3
Abbildung 3.14 L-Profil-Halterung
Teilenummer
175U0009
175U0011
Tabelle 3.2
1) Bestellen Sie 2x175U0011 für Flatpack-Bremswiderstände mit
300 W.
Die Abmessungen für L-Profil-Halterungen finden Sie in
Kapitel 9.8.1 Halterungen: L-Profil.
Kompatibler Bremswiderstand
1x200 W Flatpack
1x100 W Flatpack
1)
1x300 W Flatpack
