Installation
3 3

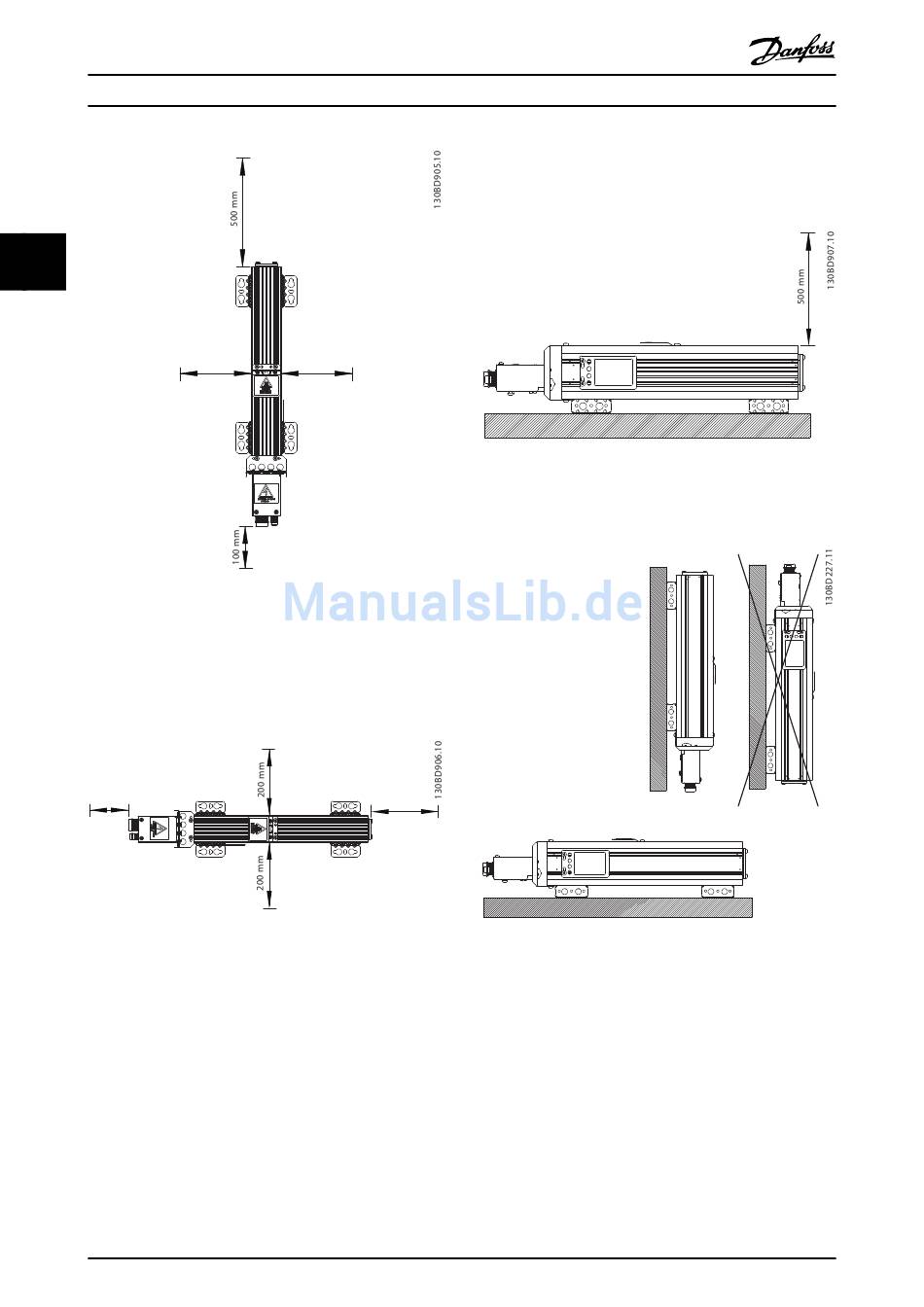

Abbildung 3.6 Vertikale Montage, IP21 und IP65
Ausführungen mit Verteilerbox
Horizontale Montage, IP21 und IP65
Die Mindestabstände für die horizontale Montage aller
kompakten Bremswiderstände mit Aluminiumgehäuse
finden Sie in Abbildung 3.7 (Ansicht von oben).
100 mm
Abbildung 3.7 Horizontale Montage, IP21 und IP65
Ausführungen mit Verteilerbox
10
Projektierungshandbuch
200 mm 200 mm
Danfoss A/S © Rev. 07/2014 Alle Rechte vorbehalten.
Horizontale Montage, IP21 und IP65
Die Mindestabstände für die horizontale Montage aller
kompakten Bremswiderstände mit Aluminiumgehäuse
finden Sie in Abbildung 3.8 (Seitenansicht).
Abbildung 3.8 Horizontale Montage, IP21 und IP65
Ausführungen mit Verteilerbox
Ausrichtung, kompakte und Flatpack-Bremswiderstände
200 mm
Abbildung 3.9 Ausrichtung der kompakten und Flatpack-
Bremswiderstände
Bei einer horizontalen Montage des kompakten Bremswi-
derstands ist eine Leistungsreduzierung von 20 %
erforderlich. Eine horizontale Montage führt dazu, dass die
Schutzart IP21 auf IP20 reduziert wird.
