LX9000 V2.35
•
Das Batteriesymbol zeigt den Ladezustand der Bordversorgung an. Das Symbol "entleert" sich und verfärbt
sich über gelb nach rot, wenn der Ladezustand kritisch wird. Dann wird auch eine Warnung eingeblendet
und im Varioteil beginnt das Batteriesymbol zu blinken.
•
Der Nordpfeil zeigt immer in Richtung Rechtweisend Nord. Dieses Symbol ist eminent wichtig, wenn die
Kartenausrichtung nicht nach Norden ist.
•
Das relative Bearing zeigt die Richtung und Gradzahl der Korrektur, die notwendig ist, um direkt zum
gewählten Ziel zu fliegen.
•
Maßstab in km
Das Flugzeugsymbol in der Mitte markiert unsere aktuelle Position. Die graue Linie ist der aktuell geflogene Kurs
über Grund und die Linie in Magenta verbindet die aktuelle Position mit dem gewählten Ziel (bei Aufgaben mit dem
nächsten Wendepunkt). Befindet man sich unter dem Gleitpfad zum Ziel, so erscheinen ein gelbes und ein grünes
Rechteck auf der Magenta-Linie. Das grüne Rechteck symbolisiert die Position, ab der, unter Beibehaltung von
McCready-Einstellung und aktueller Höhe, der Endanflug möglich wäre. Das gelbe Rechteck gilt für die aktuelle
Höhe aber bei McCready-Einstellung Null. Bei Aufgaben wird das tendenziell eher auf dem letzten Abschnitt(en) zu
sehen sein.
3.5.1.1.2
Endanflugsymbol
Das Endanflugsymbol ist vergleichsweise komplex, vermittelt aber auf einen Blick alle notwendigen Informationen
für den Endanflug. Die untere Zahl zeigt unsere Ankunftshöhe, negative Werte bedeuten negative Ankunftshöhe,
also befinden wir uns unter dem Gleitpfad. Für positive Werte gilt das entsprechend umgekehrt. Bei Aufgaben gilt
dieser Wert für die ganze Aufgabe (vom der aktuellen Position über alle verbleibenden Punkte zum Ziel) Die Zahl
darüber ist der aktuell eingestellte MacCready-Wert. Im Task-Navigationsmodus können vor dieser Zahl noch
weitere Zeichen stehen, nämlich T, A, B, G, S . Die Beschreibung dieser Symbole erfolgt im Kapitel 3.5.3.
Über dem McCready-Wert kann noch eine weitere Zahl in gelber Farbe erscheinen. Diese wird für den Endanflug
unter Berücksichtigung des Geländes verwendet. Befindet sich zwischen Flugzeug und Ziel ein Geländehindernis
(Bergrücken), das im "normalen" Endanflug nicht überflogen werden kann, erscheint diese Zahl und gibt an, wieviel
mehr Höhe noch erstiegen werden muß, um über dieses Hindernis zu kommen. Auf der Linie in Magenta erscheint
dann ein rotes Rechteck für die Position an der Geländekollision stattfinden würde.
Die Pfeilsymbole (Chevrons) zeigen die Abweichung vom Gleitpfad in %, jedes Symbol steht für 5% Abweichung.
Hierbei gibt es keine Geländeberücksichtigung. Im obigen Bild z.B. befindet sich das Flugzeug 1202m unter dem
Gleitpfad, bei McCready 0.0. Es gibt keine Hinderniswarnung. Die Abweichung vom Gleitpfad ist +25%.
Der McCready-Wert am Endanflugsymbol (siehe auch 3.5.1.4.3) kann auch in roter oder gelber Farbe
erscheinen. In diesem Fall ist der McCready-Wert zu gering gewählt (z.B. würden wir beim Kreisen
weiter zurückversetzt als der Ausgangspunkt). Sie müssen den McCready-Wert mindestens so hoch
einstellen, daß er wieder in weißer Farbe dargestellt wird. Beim Endanflug in „toter" Luft ist das auch
das Optimum, beim Thermischen Zyklus in der Regel höher.
3.5.1.1.3

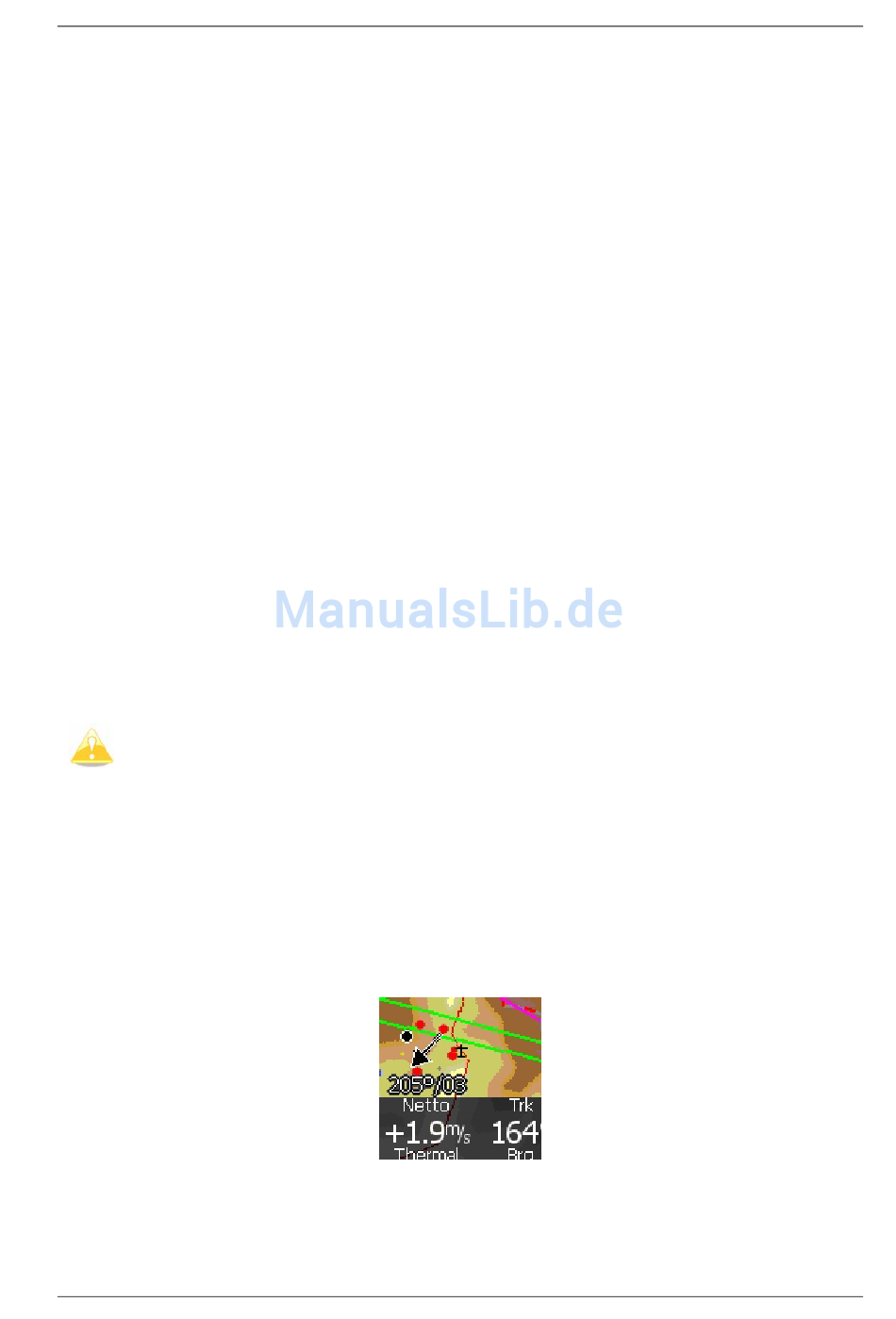

Zentrierhilfe und Wind
Der aktuelle Wind wird hier mit Richtung und Stärke angezeigt. Sie auch Kapitel 3.5.1.4.5 zur Windberechnung.
Während des Kreisens wird beim Windsymbol auch die Zentrierhilfe dargestellt. Dieser Assistent analysiert beim
Kreisen laufend die Steigwerte und stellt diese in Kreisform mithilfe von Punkten dar. Je dicker ein Punkt ist, umso
größer ist der Steigwert. Auf der linken Seite (bei Rechtskreisen) des Kreises wird ein kleines Flugzeugsymbol
dargestellt (oder auf der rechten Seite beim Linkskreisen). Dieses Flugzeug symbolisiert die aktuelle Position im
Kreis. Die Punkte sind nicht nur über ihre Größe sondern auch farblich kodiert.
Der schwarze Punkt zeigt das stärkste Steigen an, der Pilot sollte ca. 60
natürlich nur sehr grob und hängt stark von der gewählten Drehrate und dem Aufbau des Aufwindes ab.
Alle anderen Punkte sind in Relation zum eingestellten McCready-Wert gefärbt. Rot bedeutet, daß das Steigen hier
besser ist als der McCready-Wert, blau heißt, das Steigen liegt unter dem McCready-Wert und an gelben Punkten ist
es ungefähr gleich. Dieses Farbschema gibt eine schnelle Übersicht über den Aufwind. Sind z.B. die meisten oder
0
vorher den Kreis erweitern. Das ist
Seite 91
Januar 2011
