LX9000 V2.35

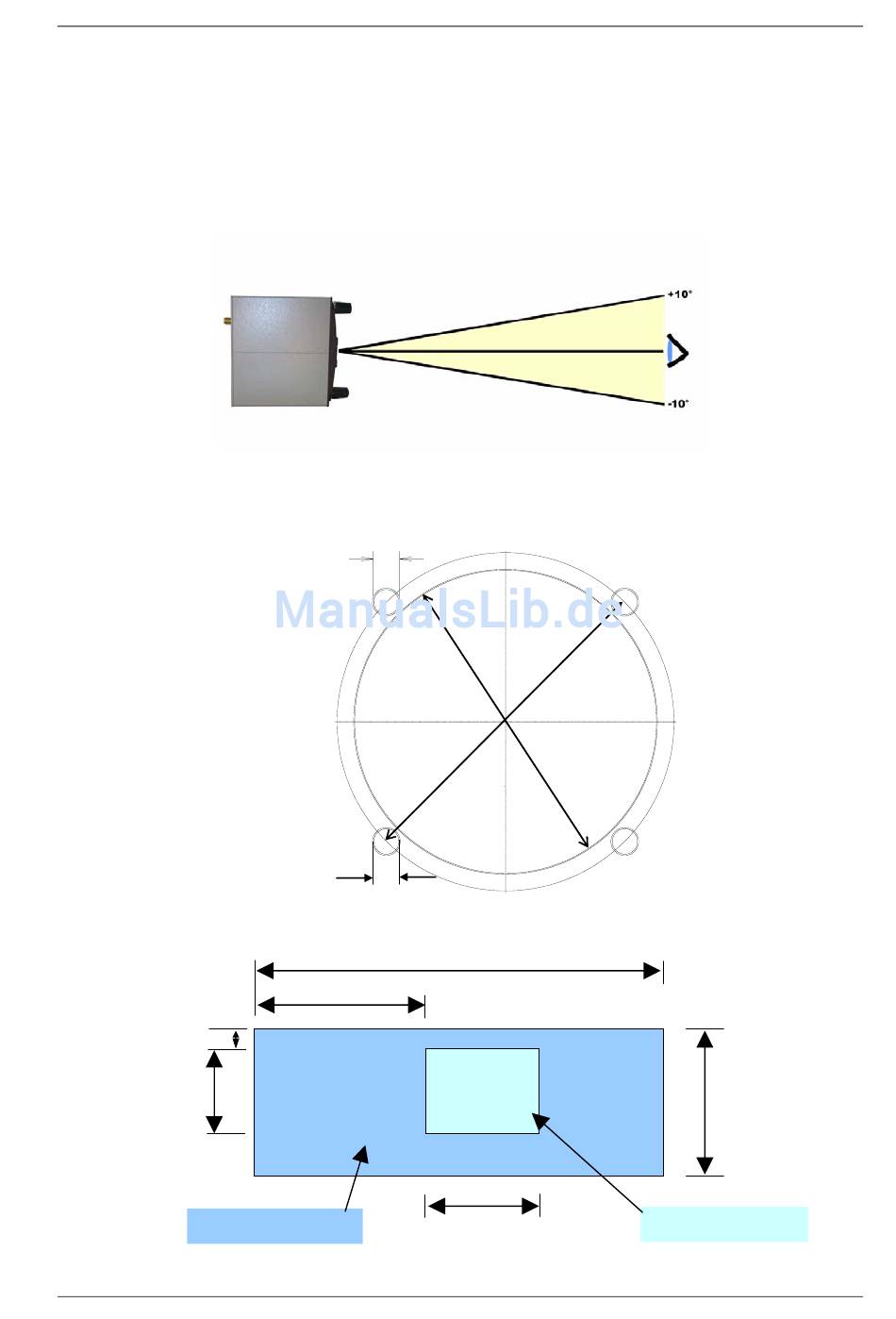

2.2 Mechanischer Einbau
Das Variometer entspricht mit d=57 mm der Luftfahrtnorm. Deshalb ist der Einbau sehr leicht und unproblematisch.
Die Rechnereinheit ist kein Luftfahrtnormgerät, das Gehäuseaussenmaß ist 145 x 113mm, diesen Platz müssen Sie
zur Verfügung stellen. Der Ausschnitt (Siehe Kapitel 2.3) ist ebenfalls rechteckig. Hierfür muss in der Regel ein
vorhandenes Panel in größerem Umfang umgebaut werden. Fräs- und Bohrschablonen erhalten Sie bei LX
Navigation Deutschland, ebenso fachkundige Hilfe bei den Laminierarbeiten am Panel, bis hin zum vollen Service:
Für einen wirklich fairen Preis können Sie Ihr Panel bei uns umbauen lassen. Bereiten Sie den Ausschnitt gemäß
den untenstehenden Bohrplänen vor. Die beste Ablesbarkeit erhält man bei einem Sichtwinkelbereich von maximal
0
+/-10
um die Mittelachse des Bildschirmes.
Positionieren Sie das LX9000 im Ausschnitt und befestigen Sie es mit den vier 2,5mm Inbus-Schrauben (Werkzeug
im Lieferumfang). Es ist nicht notwendig, die Bedienknöpfe dafür abzunehmen (Im Gegensatz zu älteren LX-
Systemen).
2.3 Bohrplan
LX9000 VU. Gehäuseaußenmaß 64 x 64mm (nicht maßstabsgetreu)
5
15
selbstklebende Folie
Ausschnitt und Platzbedarf für optionales externes Flarmdisplay (nicht maßstabsgetreu)
4,5mm
2
"
1/4
φ
57mmh11
φ
66.0mm
50
21
13
Seite 15
Januar 2011
25
Kabeldurchführung
