LX9000 V2.35
5.4 LX Sprachausgabemodul für LX9000
5.4.1
Allgemeines
Das LX Sprachausgabemodul ist für das LX9000 entwickelt worden, um den Piloten durch gesprochene Warnungen
und wichtige Informationen zu entlasten.
Es wird kein separater Stromanschluss benötigt, die Versorgung erfolgt über den RS485 Bus. Ebenso ist kein
separater Lautsprecher erforderlich, der integrierte Audio Mixer macht den LX9000 Vario-Lautsprecher für beide
zugänglich. Es können sowohl Informationen aus dem LX9000 als auch aus dem FLARM gesprochen werden.
Das Gerät verfügt über 3 zusätzliche Eingänge für externe Abgriffe wie z.B. Fahrwerk oder Klappenstatus. Das
Gehäuse besteht aus mattschwarz lackiertem Aluminium mit den Abmessungen 55 x 22 x 75 mm.
Der eingebaute SD-Kartenleser ermöglicht einige Einstellungen und Adaptionen an Bedürfnisse und Wünsche des
Piloten über SD-Karte. Jedes Sprachausgabemodul wird mit einer bereits vorinstallierten SD-Karte ausgeliefert.
Nahezu alle SD-Karten können verwendet werden. Die SD-Karte muß FAT formatiert sein, FAT32 formatierte
Karten funktionieren nicht.
5.4.2
Einbau
5.4.2.1
Anschluss an das LX9000
Das Sprachausgabemodul wird direkt an eine freie Schnittstelle des RS4585 Bus angeschlossen, hierfür dient der
SubD 9pol Anschluss-Stecker. Sollte kein Steckplatz mehr frei sein, bitte einen RS485 Splitter ordern. Der
Lautsprecher des LX9000 wird einfach umgesteckt. Stromversorgung für das Modul und Datenaustausch zwischen
LX9000 und Sprachausgabe erfolgt über den RS485 Systembus.

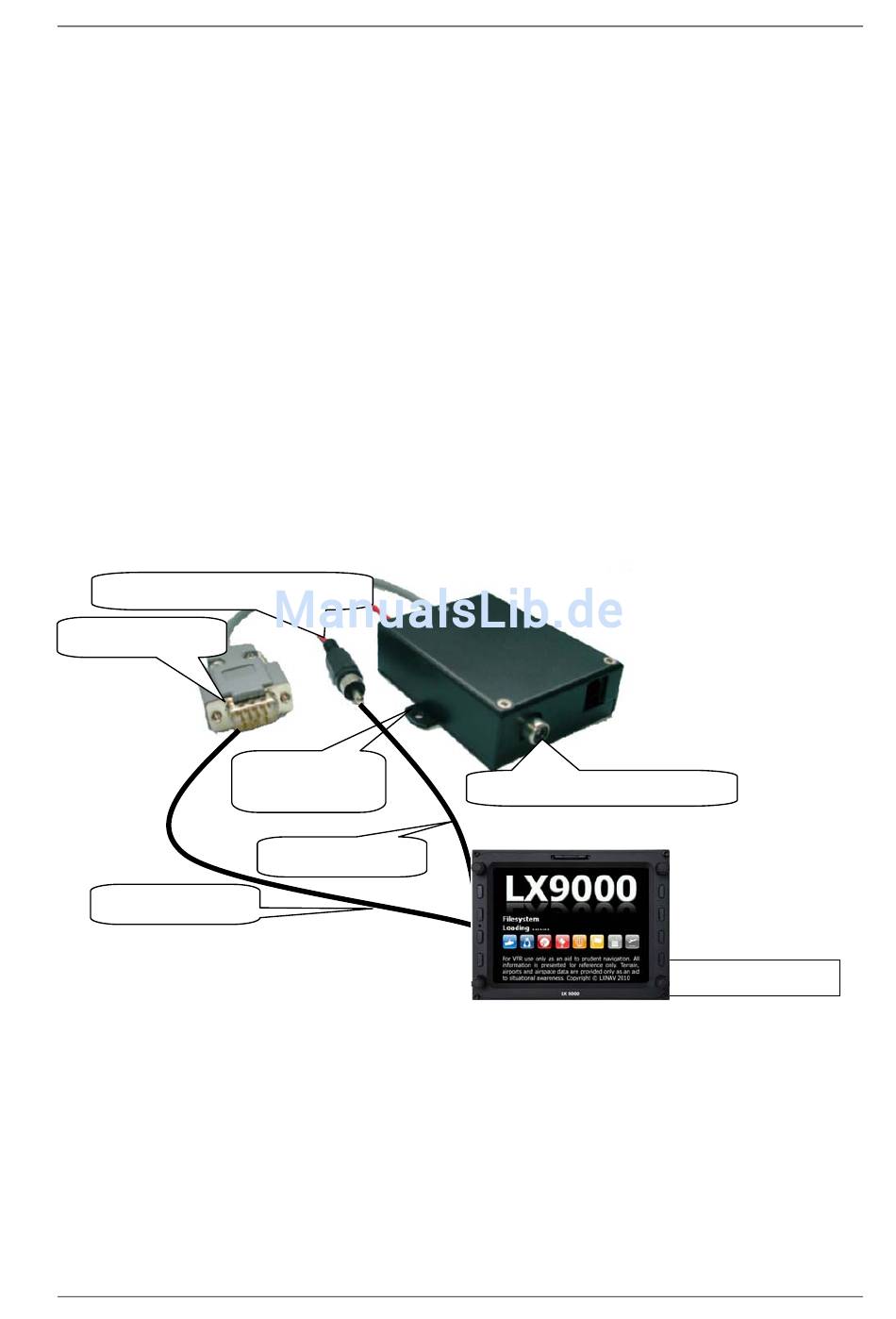

An LX9000 Lautsprecherausgang
RS485 Systembus
RS485 Systembus
Das LX9000 übermittelt alle notwendigen Daten (auch Flarm Kollisionsdaten) über den RS485-Bus. Die
Einstellung, was im Einzelnen gesprochen werden soll, findet im Setup statt (siehe Kapitel 3.3.7.2. und 3.3.10.3).
Alle Kabel sind eindeutig gekennzeichnet.
5.4.2.2
Eingänge für externe Abgriffe
Das Modul hat drei Eingänge (je zwei Kontakte) für externe Signale über Schalter. Geschlossener Schalter bedeutet,
daß der Eingang aktiv ist und umgekehrt. Es ist keine externe Stromversorgung in der Leitung erlaubt (z.B.
Fahrwerkswarnung)! Die Ausführungen hier gelten, mit gewissen Unterschieden, für beide Versionen. Die
Standardbelegung ist:
Eingänge für
externe Abgriffe
Zum Speaker
Zum LX9000 Lautsprecher
Seite 152
Januar 2011
LX9000 (mit Flarm)
