8

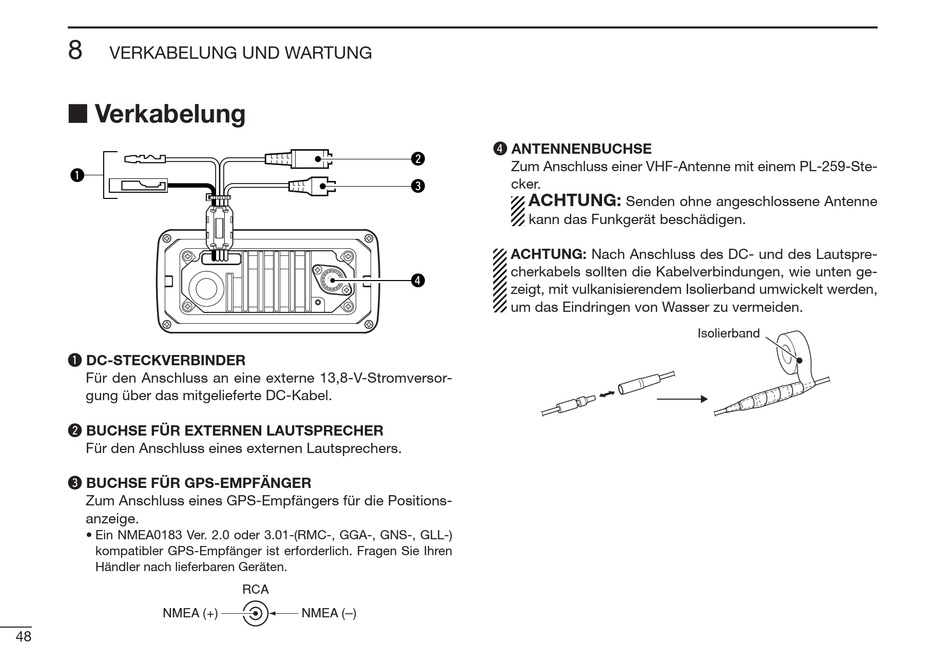

VERKABELUNG UND WARTUNG
I Verkabelung
q
q DC-STECKVERBINDER
Für den Anschluss an eine externe 13,8-V-Stromversor-
gung über das mitgelieferte DC-Kabel.
w BUCHSE FÜR EXTERNEN LAUTSPRECHER
Für den Anschluss eines externen Lautsprechers.
e BUCHSE FÜR GPS-EMPFÄNGER
Zum Anschluss eines GPS-Empfängers für die Positions-
anzeige.
• Ein NMEA0183 Ver. 2.0 oder 3.01-(RMC-, GGA-, GNS-, GLL-)
kompatibler GPS-Empfänger ist erforderlich. Fragen Sie Ihren
Händler nach lieferbaren Geräten.
NMEA (+)
48
w
e
r
RCA
NMEA (–)
r ANTENNENBUCHSE
Zum Anschluss einer VHF-Antenne mit einem PL-259-Ste-
cker.
ACHTUNG:
Senden ohne angeschlossene Antenne
kann das Funkgerät beschädigen.
ACHTUNG: Nach Anschluss des DC- und des Lautspre-
cherkabels sollten die Kabelverbindungen, wie unten ge-
zeigt, mit vulkanisierendem Isolierband umwickelt werden,
um das Eindringen von Wasser zu vermeiden.
Isolierband
