Beschreibung der Hardware

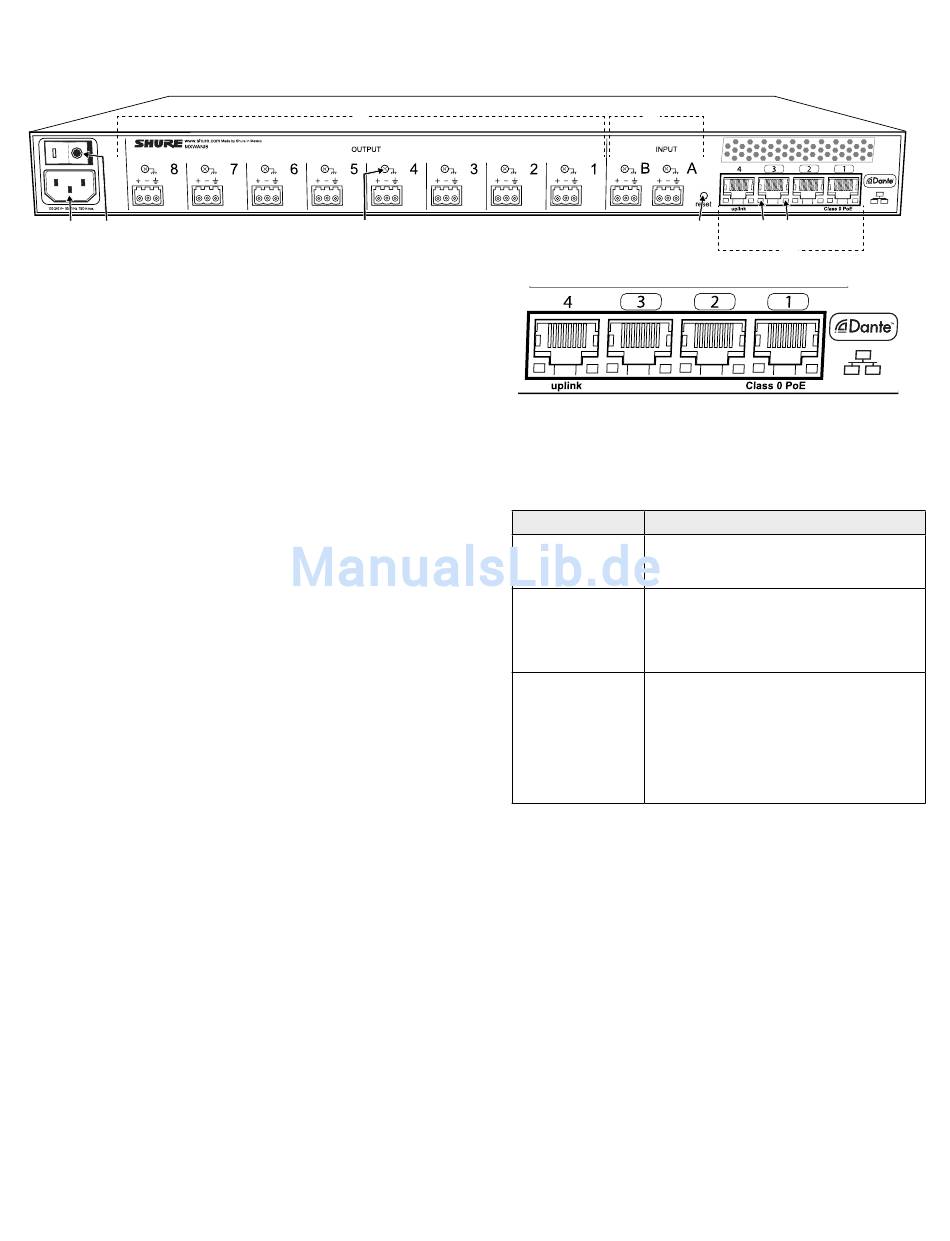

Rückseite
① ②
① Netzstromversorgung
IEC-Anschluss 100 - 240 V (Wechselspannung).
② AN/AUS-Schalter (Power)
Dient zum An- und Ausschalten des Geräts.
③ Ausgangsblockanschlüsse (1-8)
Dreipoliger Niederspannungs-Differenzialanschluss stellt einen
Analogausgang auf Line-, Aux- oder Mic-Pegel für jeden Kanal bereit.
④ Gehäusemasse (1–8)
Zur direkten Erdung der Kabelabschirmung am Gehäuse.
⑤ Eingangsblockanschlüsse (A, B)
Dreipoliger Niederspannungs-Differenzialeingangsanschluss zum
Einspeisen von Analogsignalen auf Line- oder Aux-Pegel in das digitale
Netzwerk.
Hinweis: Dieser Eingang ist für symmetrische Anschlüsse bestimmt.
Bei Verwendung einer unsymmetrischen Quelle, z. B. einem IPOD oder
MP3-Player, nur Pins 1 (Signal) und 3 (Masse) des Blockanschlusses
verwenden. Die Anschlussdiagramme sind im Abschnitt „Technische
Daten" zu finden.
⑥ Rücksetztaste
Die Rücksetztaste fünf Sekunden lang gedrückt halten, um das Gerät
neu zu starten und auf die Werkseinstellungen zurückzusetzen.
⑦ Ethernet-Status-LED (grün)
• Aus = keine Netzwerkverbindung
• Ein = Netzwerkverbindung hergestellt
• Blinkend = Netzwerkverbindung aktiv
⑧ Ethernet-Verbindungsgeschwindigkeits-LED (gelb)
• Aus = 10/100 Mbps
• Ein = 1 Gbps (für Digital-Audio-Übertragung erforderlich)
11
③
④
⑨ Netzwerk-Schnittstelle
Gigabit-Switch mit vier Anschlüssen, um Komponenten zu einer
einzelnen MXW-Gruppe zu verbinden, oder um mehrere Geräte zu
einem größeren Digital-Audio-Netzwerk zu verbinden. Nachstehend
folgt eine Beschreibung jedes Anschlusses:
Anschluss
Anschluss 1 (PoE)
Anschlüsse 2 und 3
Anschluss 4 (Uplink)
⑤
⑥ ⑦ ⑧
⑨
Beschreibung
Stellt Power over Ethernet (PoE) für den
Shure-Access Point bereit und fungiert als
standardmäßiger Gigabit-Anschluss.
Standardmäßige Gigabit-Anschlüsse ermögli-
chen die Verbindung eines anderen MXW-
Netzwerks, zusätzlicher MXWANIs, einer
MXWNCS-Ladestation oder eines externen
Steuersystems.
• Normaler Modus (Standard): Dieser
Anschluss funktioniert wie die Anschlüsse 2
und 3.
• Uplink-Modus: überträgt nur Steuerdaten.
In diesem Modus werden Netzwerk-Audio
und -Daten für die Anwendung Shure Web
Discovery, Dante Controller und Dante
Virtual Soundcard blockiert.
