Shure MX690 Bedienungsanleitung

Drahtloser MX890-Tischfuß
Drahtloses MX690-Grenzflächenmikrofon
Technische Eigenschaften
• Glattes, extrem flaches Design.
• Mikroprozessorgesteuerter Sender mit umschaltbaren Trägerfrequenzen
• IR-Verbindung zu SLX-Empfänger für automatische Frequenzsynchronisierung
• Programmierbare Frequenzgruppen-/-kanalanzeige
• Programmierbare Stummschaltfunktion
• Benötigt zwei AA-Batterien
• Kompatibel mit allen SLX-Drahtlossystemen von Shure
• MX890 unterstützt Shure MX405-, MX410- und
MX415-Mini-Schwanenhals-Mikrofone
• Commshield-® Technologie zum Schutz gegen HF-Interferenzen
Aufstellung
Platzierung des Mikrofons beim MX890
Den MX890 nicht weiter als 25 cm von der Tischkante entfernt aufstellen. Das
Mikrofon auf den Sprecher und nicht auf die Lautsprecher und Lärmquellen richten.
Pro Sprecher ein Mikrofon verwenden. Der Ansprechwinkel mit einer Nierenkapsel
beträgt 130° bei –3 dB. Der Ansprechwinkel mit einer Supernierenkapsel beträgt
115° bei –3 dB.
Hinweis: Um die HF-Interferenz auf ein Mindestmaß zu reduzieren, ist ein
Abstand von mindestens 0,3 m zwischen den Sendern aufrechtzuerhalten.
Im Fall einer Interferenz ist der Abstand zwischen den Sendern zu erhöhen
oder die Kanäle müssen gewechselt werden.
MX690 Mikrofonplatzierung
Das MX690 in einem Abstand von 1,5 m zum Sprecher aufstellen. Das Mikrofon auf
die Sprecher und nicht auf die Lautsprecher und Lärmquellen richten. Ein Mikrofon
für je zwei Sprecher verwenden. Der Ansprechwinkel mit einer Nierenkapsel beträgt
130° bei –3 dB.
Hinweis: Um die HF-Interferenz auf ein Mindestmaß zu reduzieren, ist ein
Abstand von mindestens 0,3 m aufrechtzuerhalten.
©2013 Shure Incorporated
27DE16692 (Rev. 3)
MX690 MX890

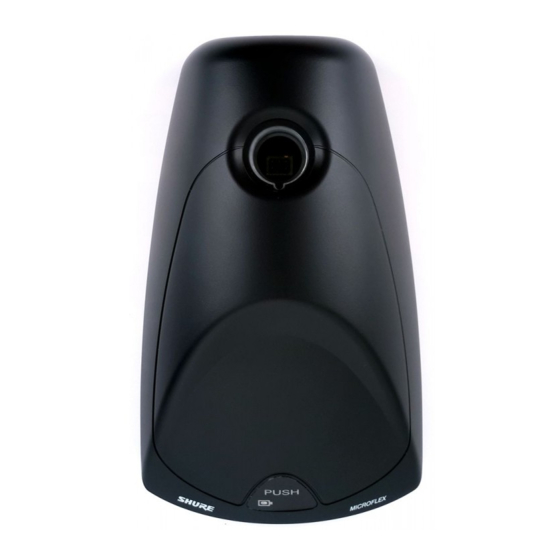

Der Shure-Tischfuß MX890 für
die MX405-, MX410- und MX415-
Schwanenhalsmikrofone eignet sich zur
kabellosen Installation in Konferenzräumen
oder für andere Anwendungen, die flexible
Mikrofonkonfigurationen erfordern. MX415-
Mini-Schwanenhalsmikrofone eignen sich
für Konferenz- und andere Räume, in denen
ästhetische Gesichtspunkte eine wichtige Rolle
spielen. Das Modell MX890 funktioniert inner-
halb des 518–937 MHz-Frequenzbands und ist
kompatibel mit Shure SLX-Drahtlossystemen.
Das Shure-Mikrofon MX690 eignet sich zur kabel-
losen Installation in Konferenzräumen oder für an-
dere Anwendungen, die flexible Konfigurationen
erfordern. Das Modell MX690 funktioniert inner-
halb des 518–937 MHz-Frequenzbands und ist
kompatibel mit Shure SLX-Drahtlossystemen.
>25 cm
MX890
Empfänger
Sicherstellen, dass sich der Empfänger in Sichtweite des Senders befindet. Den
Empfänger nicht hinter einer Metallbarriere oder einer reflektierenden Fläche
aufstellen.
Weitere Informationen befinden sich in der Bedienungsanleitung für das
SLX-Drahtlossystem oder auf der Website www.shure.com.
30 m (100 ft)
An/Aus
1. Die Batteriefachabdeckung öffnen und die Taste
gedrückt halten. Die Taste loslassen, wenn die LCD-Anzeige aufleuchtet.
2. Zum Ausschalten des Senders die Taste
drückt halten. Die Taste loslassen, wenn die LCD-Anzeige erlischt. Die LEDs
auf der Mikrofon-Außenseite erlöschen ebenfalls.
Hinweis: Zum Einschalten des Senders ohne Öffnen des Batteriefachs die
Kunststofftaste ON/OFF auf der Batterieabdeckung ca. 2 Sekunden lang
gedrückt halten und dann loslassen.
MX890-Schwanenhalsverbindung
1. Den Stift am Mikrofonflansch mit dem Schlitz am Tischfuß ausrichten.
2. Den Schwanenhals in den Tischfuß stecken und verriegeln, indem die
Schwanenhalsmuffe im Uhrzeigersinn gedreht wird.
Steilflankiger Hochpass-Filter
Der steilflankige Hochpass-Filter bedämpft Frequenzen unter 150 Hz um 6 dB pro
Oktave.
>150 cm
MX690
ON/OFF ca. 2 Sekunden lang
ON/OFF
ca. 2 Sekunden lang ge-
Filter deaktiviert (im Lieferzustand)
Hochpassfilter
Printed in U.S.A.
