LED
Farbe
Spannungsver
Grün
sorgung
Ethernet
Grün
Grün
NetzwerkAu
dio
Grün blinkend
Aus
Sperre
Rot
⑫ Kopfhörer-Lautstärkeregler
Regelt die Lautstärke am Kopfhörerausgang.
⑬ Kopfhörerausgang
1/4" (6,35 mm) Ausgangsbuchse für Audiomonitoring zu und von Digital-Audio-Netzwerk.
Hinweis: Audio ist nur vorhanden, wenn das Gerät mit einem Digital-Audio-Netzwerk verbunden ist.

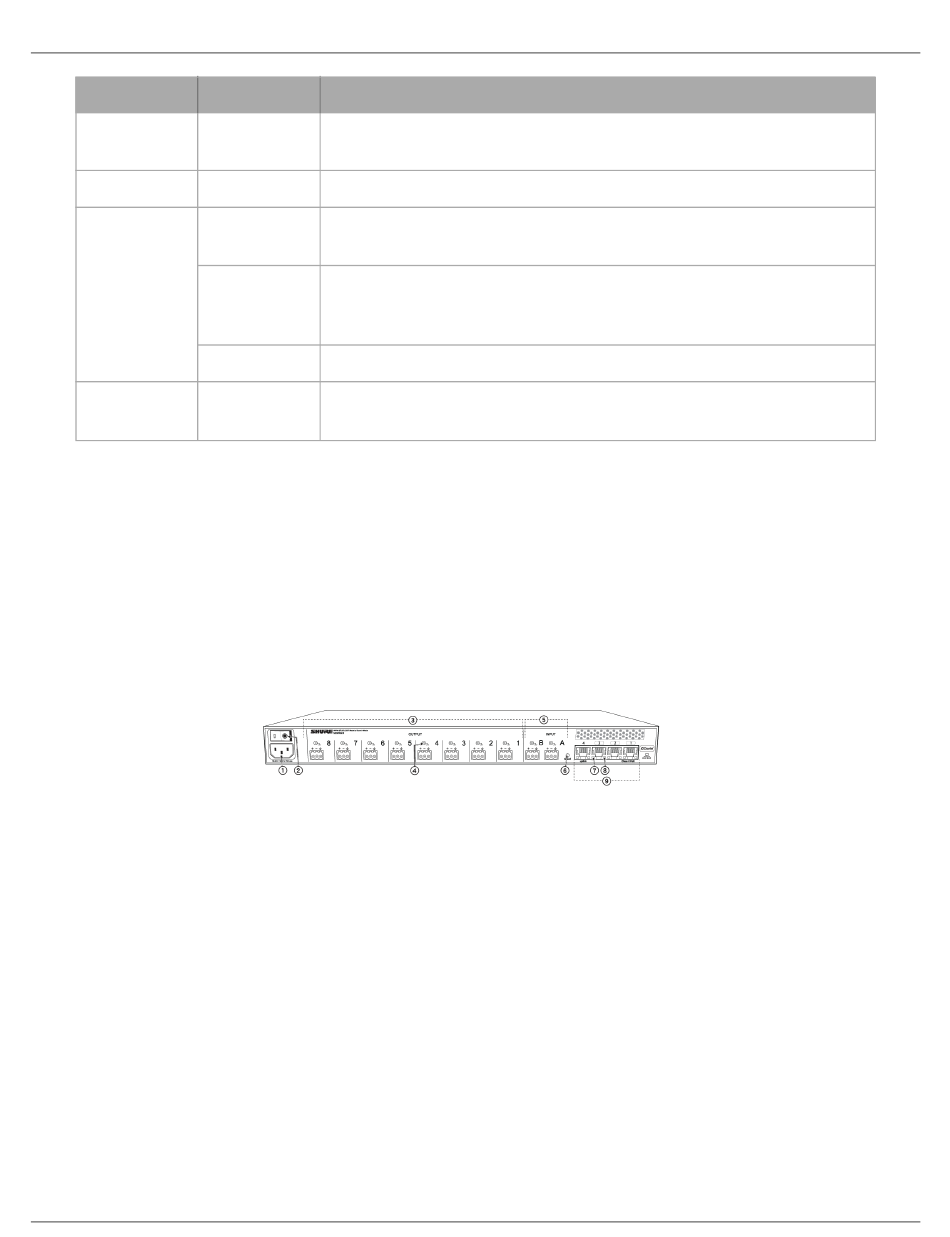

Rückseite
① Netzstromversorgung
IECAnschluss 100–240 V (Wechselspannung).
② AN/AUS-Schalter (Power)
Dient zum An- und Ausschalten des Geräts.
③ Ausgangsblockanschlüsse (1–8)
Dreipoliger Niederspannungs-Differenzialanschluss stellt einen Analogausgang auf Line-, Aux- oder Mic-Pegel für jeden
Kanal bereit.
④ Gehäusemasse (1–8)
Zur direkten Erdung der Kabelabschirmung am Gehäuse.
⑤ Eingangsblockanschlüsse (A, B)
Status
Gerät ist eingeschaltet.
An ein Ethernet-Gerät angeschlossen.
Alle verbundenen Empfangskanäle sind in Ordnung (Digital-Audio wird wie erwartet
empfangen).
Bei einem oder mehreren verbundenen Empfangskanälen tritt ein Signalwegfehler
oder ungelöster Fehler auf (Sender ausgeschaltet, abgetrennt, umbenannt oder hat
falsche Netzwerkeinstellung).
Keine Empfangskanäle angeschlossen (Signalführung wurde nicht eingerichtet).
Verstärkungs- und Stummschaltungsregler an Vorderseite sind gesperrt. Die LED
blinkt, wenn eine Taste gedrückt wird, während die Hardware gesperrt ist.
Shure Incorporated
13/107
