Systemüberblick

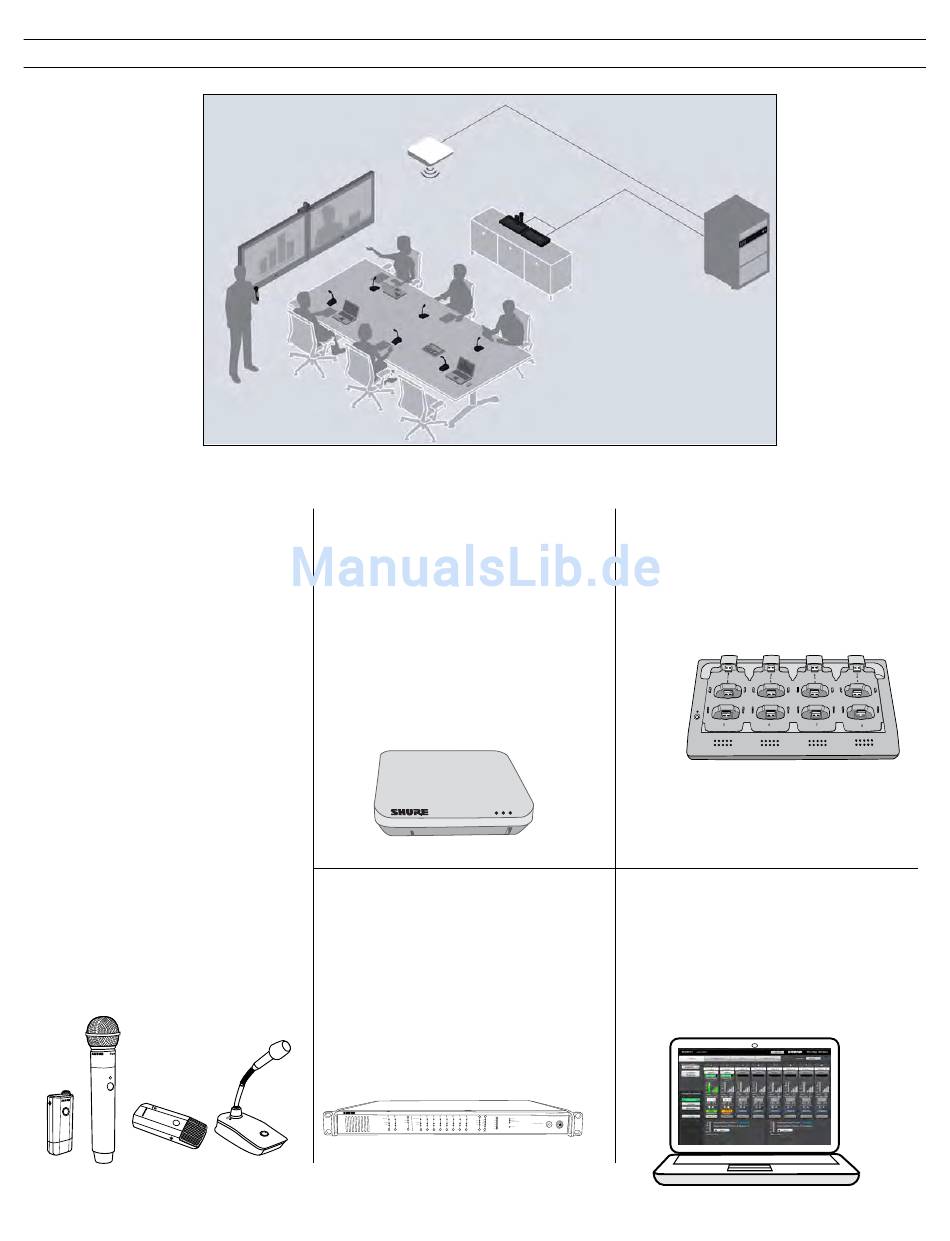

Komponentenübersicht
Mikrofonsender
MXW-Mikrofone senden ein verschlüsseltes
Audio-Funksignal zum Access Point. Vier
Formfaktoren sind erhältlich:
Hybrid-Taschensender (MXW1)
Der Taschensender wird an einem Gürtel oder
Gurt befestigt und ermöglicht freihändige,
mobile Kommunikation. Er verfügt über
einen TQG-Eingang für den Anschluss
eines Lavaliermikrofons und ein integriertes
Kugelmikrofon.
Handsender (MXW2)
Der Handsender ermöglicht dem Vortragenden
die Kommunikation mit den legendären Shure
Mikrofonkapseln SM58, SM86, BETA58 und
VP68.
Grenzflächensender (MXW6/C, MXW6/O)
Der Grenzflächensender sitzt zur Übertragung
von Sprache auf einem Tisch und lässt sich
diskret in die Konferenzumgebung integrieren.
Schwanenhals-Tischfußsender (MXW8)
Der Schwanenhals-Tischfußsender ist mit 5-,
10- und 15"-Microflex-Schwanenhalsmikrofonen
kompatibel.
Die Mikrofone MXW1, MXW6 und MXW8
umfassen einen Kopfhörerausgang für
Audiomonitoring, z. B. als Dolmetscherkanal.
MXW1 MXW2 MXW6
6
Access Point Transceiver
(APT)
(MXWAPT4, MXWAPT8)
Der Access Point Transceiver (Einheiten mit
4 und 8 Kanälen) wird an einer Wand oder
Decke montiert, um die verschlüsselten,
drahtlose Audioverbindung zu den Mikrofonen
zu verwalten. Als System-Hub überträgt er
das Digital-Audio zwischen den drahtlosen
Mikrofonen und anderen Dante-Geräten im
gleichen Netzwerk. Der APT umfasst einen
Webserver, der die Steuersoftware des
MXW-Systems bereitstellt, die für Monitoring,
Konfiguration und Fernsteuerung des Systems
verwendet wird.
Audio-Netzwerk-Schnittstelle
(MXWANI4, MXWANI8)
Bei der Audio-Netzwerk-Schnittstelle (4 und
8 Kanäle) handelt es sich um ein Dante-
Netzwerkgerät, das einen analogen Audio-
Eingang und analoge Audio-Ausgänge für das
MXW-System bereitstellt. Sie verfügt über einen
Gigabit-Ethernet-Switch mit vier Anschlüssen,
um einen MXW-Access Point, einen Computer
und bis zu zwei vernetzte MXW-Ladestationen
anzuschließen.
MXW8
push to solo | hold to mute
Vernetzte Ladestation
(MXWNCS4, MXWNCS8)
Die vernetzte Ladestation (Ausführungen mit
4 und 8 Steckplätzen) kann bis zu 4 (oder 8)
MXW-Mikrofone gleichzeitig aufladen. Sie
verbindet die Mikrofone außerdem mit den
Kanälen des Access Point und überträgt die
Akkudaten zur Steuersoftware.
Wichtig: Die Tischfuß-Schwanenhalsmikrofone
(MXW8) belegen zwei Ladestation-Steckplätze.
Beispielsweise erfordern acht MXW8 Mikrofone
zwei MXWNCS8 Ladestationen (insgesamt 16
Steckplätze).

MXW-Steuersoftware

Die MXW-Steuersoftware ermöglicht
umfassende Fernsteuerung wichtiger
Einrichtungs-, Monitoring- und
Verwaltungsfunktionen. Die Software kann
über einen mit dem Netzwerk verbundenen PC
oder Mac aufgerufen werden und wird in einem
Webbrowser mit Adobe Flash
® ®
geöffnet.
