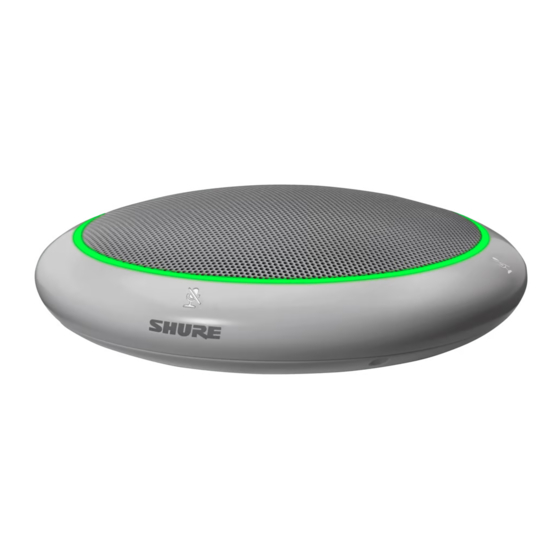

MXA310 -- Tischmikrofon-Array
Übersicht
Allgemeine Beschreibung
®
Das Microflex Advance™-Tischarray ist ein erstklassiges vernetztes Auftischmikrofon für A/V-Konferenzumgebun-
gen wie Sitzungssäle, kleine Besprechungsräume und Mehrzweckräume. Die revolutionäre Technik der Shure
DSP-Suite umfasst eine steuerbare Erfassung™ mit wählbaren Richtcharakteristiken an 4 eigenständigen Kanä-
len zur Erfassung des Audios der Teilnehmer. Die innovative neue torusförmige Richtcharakteristik bietet eine
360°-Erfassung, während Geräusche von direkt oberhalb des Mikrofons abgesondert werden. Eine browserbasier-
te Steuersoftware bietet eine intuitive Bedienoberfläche für Mikrofoneigenschaften, darunter Konfiguration des Ka-
nals, automatische Mischeinstellungen und Preset-Vorlagen. Das Mikrofon fügt sich nahtlos in das
Dante™ Digital-Audionetzwerk und vorgegebene Steuergeräte von Drittanbietern ein, darunter Crestron und AMX,
um ein A/V-Konferenzerlebnis in hoher Qualität zu bieten, das Integratoren, Berater und Veranstaltungsteilnehmer
gleichermaßen anspricht.
Technische Eigenschaften
Konfigurierbare Erfassung
• Steuerbare Erfassung™ bietet präzise Abnahme für bis zu 4 eigenständige Lobes
• Shure DSP Suite bietet ein reaktionsschnelles automatisches Mischen sowie Kanalentzerrung
• Die innovative neue torusförmige Richtcharakteristik bietet 360° Erfassung, während Geräusche von direkt
oberhalb des Mikrofons abgesondert werden, um durch Heizungs-/Lüftungs-/Klimasysteme oder Videoprojekto-
ren verursachte Geräusche zu dämpfen.
Software-Steuerung
• Intuitive Software-Schnittstelle bietet umfassende Mikrofon- und Charakteristikensteuerung
• Umfasst Vorlagen, um das erstmalige Einrichten zu beschleunigen, sowie 10 anpassbare Voreinstellungen, um
Konfigurationen zwischen mehreren Mikrofonen zu importieren oder zu exportieren
Netzwerkkonnektivität
• Vier eigenständige Audiokanäle und ein zusätzlicher Auto-Mix-Kanal werden über ein einzelnes Netzwerkkabel
übertragen
• Dante™-Digital-Audio koexistiert sicher im selben Netzwerk mit IT- und Steuerungsdaten oder kann zur Nut-
zung eines eigenen Netzwerks konfiguriert werden
• Steuerzeichenketten sind für Preset-Regler von Drittanbietern, darunter Crestron und AMX, verfügbar
1/81
