Beschreibung der Hardware

Audio-Netzwerk-Schnittstelle (ANI)

Die ANI führt folgende Funktionen durch:
• Sie wandelt das Digital-Audio des Netzwerks in Analog-Audio um,
damit es an eine Beschallungsanlage bzw. ein Aufzeichnungsgerät
angeschlossen werden kann.
• Der Gigabit-Switch mit vier Anschlüssen kann ein gesamtes MXW-System
(bis zu acht Kanäle) verbinden und den MXW-Access Point mit Strom
versorgen.
MXWANI8 Acht Ausgangskanäle; zwei Eingangskanäle
MXWANI4 Vier Ausgangskanäle; ein Eingangskanal

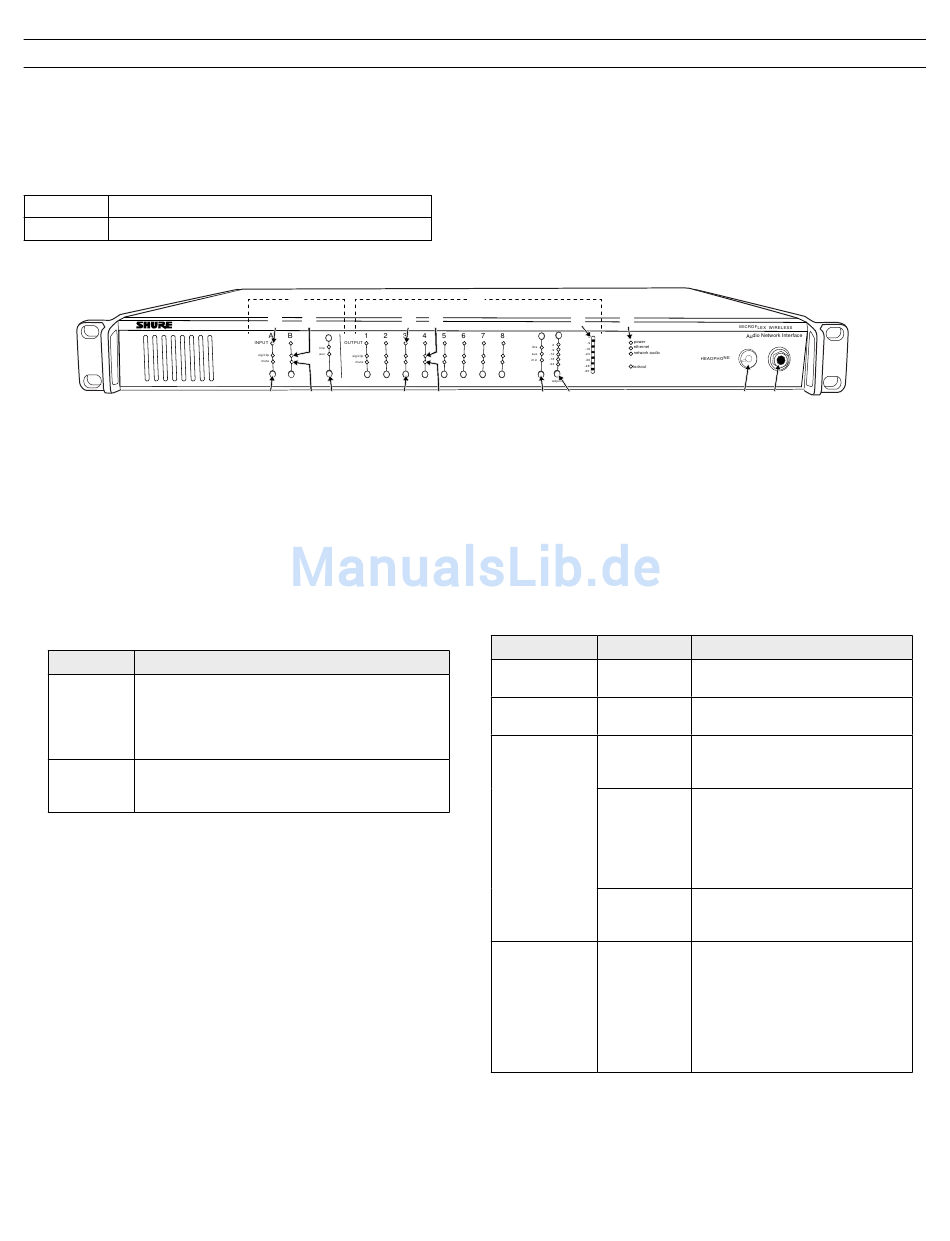

Vorderseite

① Eingangskanäle
Zum Einspeisen von Signalen auf Line- oder Aux-Pegel in das digitale
Netzwerk. Wenn das Gerät einer MXW-Gruppe zugeordnet ist,
werden die Eingänge automatisch zu den verbundenen Mikrofonen
geleitet (Eingang A zu Kanal 1-4, Eingang B zu 5-8).
② Ausgangskanäle
Wandelt das Netzwerk-Digitalaudio für jeden Kanal in einen
Analogausgang um. Bei Zuordnung zu einer MXW-Gruppe werden die
Access Point-Kanäle automatisch zu den Ausgängen der ANI geleitet.
③ Kanalwähler
Dient zur Auswahl eines Kanals, um die folgenden Funktionen
durchzuführen:
Bedienung Funktion
• Abhören dieses Kanals an der Kopfhörerbuchse
• Anzeigen und Einstellen des Kanalausgangspegels
Einmaliges
und der Bedämpfung
Drücken
• Monitoring des Ausgangssignals an der
Pegelanzeige
Gedrückt Kanal stummschalten bzw. Stummschaltung
halten (3 aufheben. Die Stummschaltung wird durch die
Sekunden) Stummschaltung-LED angezeigt.
④ Kanalwahl-LED
Leuchtet, wenn ein Kanal ausgewählt ist.
⑤ Signalstärke-LED (
sig/clip
Zeigt die Audio-Signalstärke für jeden Kanal an:
• Grün = normal
• Gelb = stark
• Rot = Übersteuerung (um Übersteuerung zu beseitigen, den
Signalpegel an der Audioquelle bedämpfen)
⑥ Stummschaltung-LED
Leuchtet rot auf, wenn der Kanalausgang stummgeschaltet
ist (seine Kanalwahltaste 3 Sekunden lang gedrückt halten).
Ein stummgeschalteter Kanal wird für Audiomonitoring oder
Störungssuche weiterhin zur Buchse
⑦ Eingangspegelwähler
Stellt den ausgewählten Kanal zur Anpassung an das Eingangssignal
auf Line- oder Aux-Pegel ein.
⑧ Ausgangspegelwähler
Stellt den ausgewählten Kanal auf einen Ausgangspegel
entsprechend des angeschlossenen Geräts ein:
• line: +4 dBu
• aux: -10 dBV
• mic: -30 dBV
10
①
④ ⑤
③ ⑥ ⑦ ③
)
geleitet.
HEADPHONE
• Bietet einen Analogeingang bzw. Analogeingänge, um das Audio zum In-
Ear-Abhören an die Mikrofone zu übertragen.
• Die Schnittstelle an der Vorderseite verfügt über Statusanzeigen und
ermöglicht den Zugriff auf grundlegende Systemsteuerungen.
• Verfügt über einen eingebetteten Webserver, der eine Benutzeroberfläche
zur Überwachung und Steuerung des Geräts bereitstellt.
②
④ ⑤ ⑩
push to solo | hold to mute
⑥ ⑧ ⑨
⑨ Ausgangs-Bedämpfungsregler
Die Aufwärts-/Abwärtstasten verwenden, um den Kanalausgang in
Schritten von 1 dB zwischen 0 dB (keine Bedämpfung) und -24 dB und in
Schritten von 3 dB zwischen -24 und -78 dB zu bedämpfen.
⑩ Pegelanzeige
Zeigt den Audiopegel eines ausgewählten Kanals in dBFS an. Eine
bewährte Vorgehensweise ist, -18 dBFS an der Ausgangspegelanzeige
als ungefähre Entsprechung von 0 VU an einer analogen Anzeige zu
verwenden.
⑪ Hardwarestatus-LEDs
Zeigen den Status der Hardware an:
LED
Spannungs-
versorgung
Ethernet
Netzwerk-Audio
Sperre
⑫ Kopfhörer-Lautstärkeregler
Regelt die Lautstärke am Kopfhörerausgang.
⑬ Kopfhörerausgang
1/4" (6,35 mm) Ausgangsbuchse für Audiomonitoring zu und von
Digital-Audio-Netzwerk.
Hinweis: Audio ist nur vorhanden, wenn das Gerät mit einem Digital-
Audio-Netzwerk verbunden ist.
⑪
⑫ ⑬
Farbe Status
Grün Gerät ist eingeschaltet.
An ein Ethernet-Gerät
Grün
angeschlossen.
Alle verbundenen Empfangskanäle
Grün sind in Ordnung (Digital-Audio wird
wie erwartet empfangen).
Bei einem oder mehreren verbun-
denen Empfangskanälen tritt ein
Signalwegfehler oder ungelöster
Grün blinkend
Fehler auf (Sender ausgeschaltet,
abgetrennt, umbenannt oder hat
falsche Netzwerkeinstellung).
Keine Empfangskanäle angeschlos-
Aus sen (Signalführung wurde nicht
eingerichtet).
Verstärkungs- und
Stummschaltungsregler an
Vorderseite sind gesperrt. Die LED
blinkt, wenn eine Taste gedrückt
Rot
wird, während die Hardware ges-
perrt ist. Trotzdem kann noch ein
Kanal für Kopfhörermonitoring
gewählt werden.
