Montage

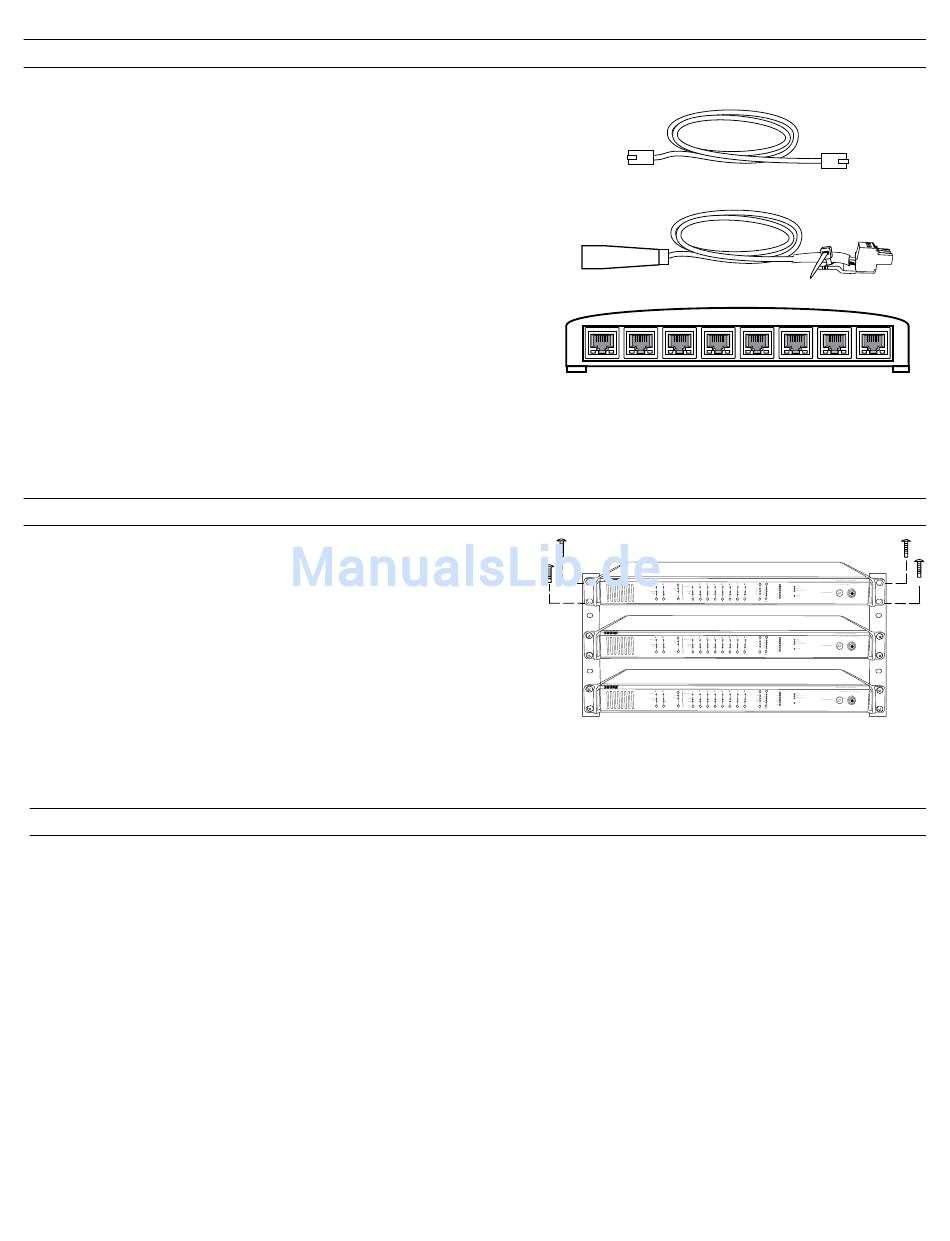

Zusätzliche Geräte
Netzwerkkabel
Abgeschirmte Cat5e (oder höhere) Ethernet-Kabel verwenden und die Kabellänge
zwischen den Netzwerkgeräten auf maximal 100 Meter begrenzen.
Audiokabel
Die im Lieferumfang der MXW-Audio-Netzwerk-Schnittstelle enthaltene
Bedienungsanleitung des Befestigungsteilesatzes heranziehen, um die Audiokabel an
den Anschlüssen anzubringen.
Gigabit-DHCP-Router (Systeme mit >1 APT)
Bei Systemen mit mehr als einem APT wird ein DHCP-Router zum Anschließen der
Geräte empfohlen. Sicherstellen, dass er den folgenden Anforderungen entspricht.
• Gigabit-Anschlüsse
• Stellen PoE der Klasse 0 mit mindestens 6,5 W bereit (zur Stromversorgung des
MXWAPT)
• Dienstgüte (QoS) mit 4 Warteschlangen
• Dienstgüte (QoS) Diffserv (DSCP) mit strikter Priorität
• Wenn der Router über Energy Efficient Ethernet (oder Green Ethernet) verfügt,
muss diese Funktion für Anschlüsse, die ausschließlich für das MXW-System
bestimmt sind, deaktiviert werden.
• Empfohlen: Ein Managed Switch, der detaillierte Informationen über die
Funktionsweise aller Netzwerkverbindungen liefert: Anschlussgeschwindigkeit,
Fehlerzähler, Bandbreitennutzung usw.

Rackeinbau

Das Gerät mit den im Befestigungsteilesatz mitgelieferten Schrauben und Scheiben im
Rack montieren. Bei der Montage von Geräten im Rack die nachstehenden optimalen
Verfahren befolgen:
• Die Umgebungstemperatur im Rack darf den vorgeschriebenen
Betriebstemperaturbereich des Geräts nicht überschreiten.
• Lüftereinlass und seitliche Entlüftungsschlitze nicht blockieren und ausreichenden
Freiraum für die Luftströmung im Rack vorsehen.
• Wenn möglich, 1 RU-Rackplatz zwischen jedem Gerät vorsehen.

Befestigen der vernetzten Ladestation

Die vernetzte Ladestation kann mithilfe der Löcher an der Unterseite des Geräts auf einer Oberfläche befestigt werden. Zum Messen und Bohren der Löcher
die NCS-Befestigungsschablone verwenden. Die folgende Liste enthält optimale Verfahren zum Befestigen der Ladestation:
Erforderliche Geräte
• Zwei #10-32-Schrauben angemessener Länge*
• Zwei #10-Flachscheiben
• Zwei #10-Federringe
*Schraubenlänge = Tischdicke + Gewindeeingriff (max. 4,75 mm) + Dicke der Flachscheibe + Dicke des Federrings

Einbauschritte

1. Die Schablone verwenden und die Stellen für die Löcher markieren.
2. Löcher in die Befestigungsoberfläche bohren.
3. Das Ethernet- und das Netzkabel an die Ladestation anschließen.
4. Die Ladestation platzieren und die #10-32-Schrauben in den Tisch und die Ladestation schrauben. (VORSICHT: Die Schrauben nicht zu fest anziehen, da
die Ladestation dadurch permanent beschädigt werden könnte.)
