Systemüberblick

Grundlegende Systemkonzepte

Group 1
Bildung von Gruppen und Verbindung von
Mikrofonen
Sobald alle MXW-Komponenten mit dem Netzwerk verbunden sind,
können sie auf der Registerkarte „Konfiguration" der Steuersoftware
in Gruppen unterteilt werden. Jeder Access Point kann eine
Zuordnungsgruppe mit einem oder zwei Ladestationen (zur Verbindung
der Mikrofone) und einem oder zwei Audioausgangsgeräten (zur
Übertragung des Audiosignals zu den Analogausgängen) bilden. Die
Mikrofone können dann in die Ladestation eingesetzt werden, um mit den
Kanälen dieses Access Point verbunden zu werden.
Jede Gruppe wird durch einen einzelnen Access Point verwaltet.
Mikrofone werden mit Kanälen im Access Point verbunden und nicht mit
der Ladestation, die zur Verbindung der Mikrofone verwendet wurde.
Diese Beziehung bleibt bestehen, bis die Mikrofone neu verbunden
werden bzw. bis der Access Point zurückgesetzt wird.

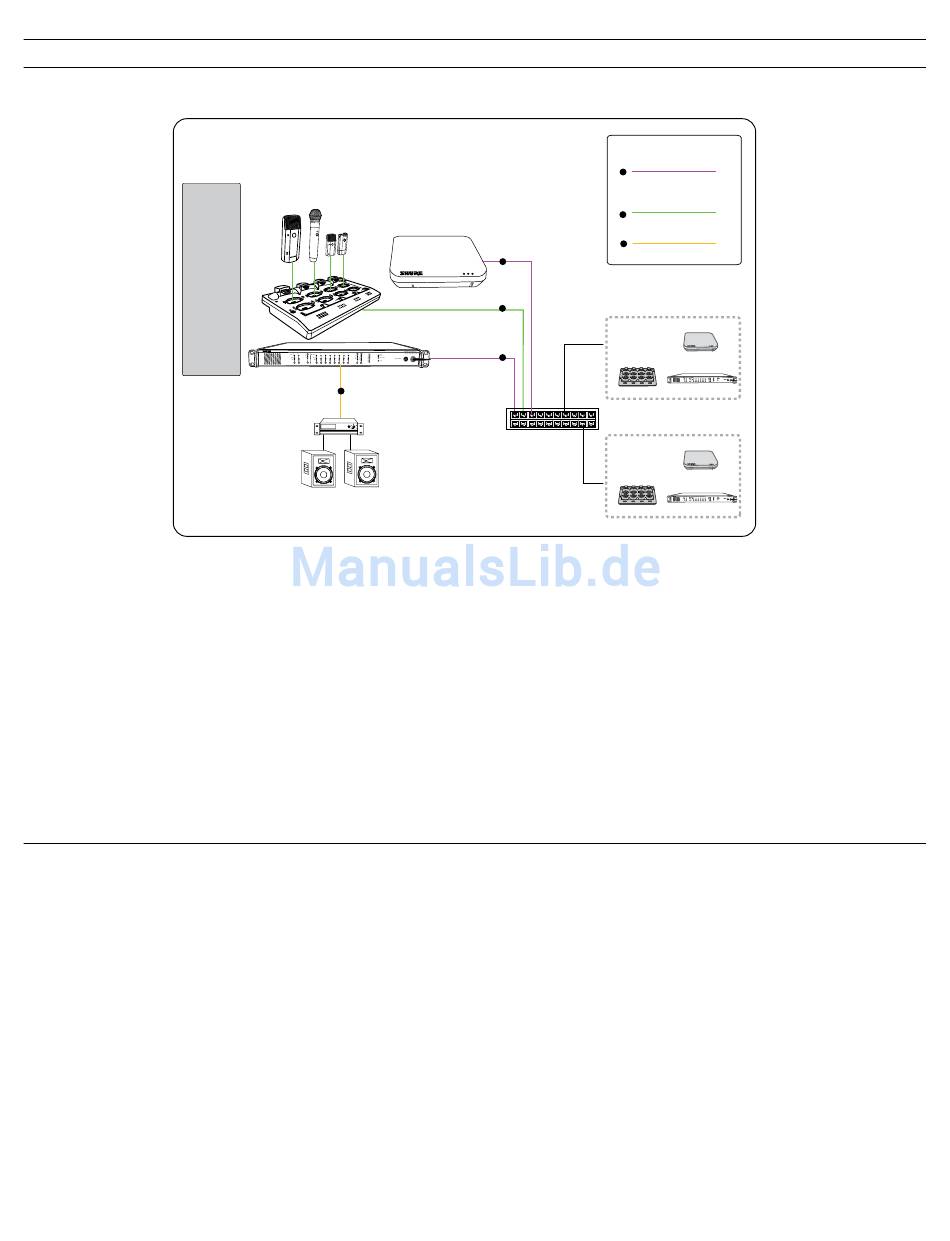

Technische Übersicht des Signalwegs
Das MXW-System verbindet die legendäre Audioqualität von Shure mit fortschrittlicher digitaler Netzwerktechnik. Es folgt eine Übersicht des Signalwegs:
Drahtloses Audio
Der MXW-Sender wandelt Sprache in ein Digitalsignal um, das drahtlos
zum Access Point übertragen wird.
• Intelligente, automatische Verwaltung der drahtlosen Audio-Übertragung
mithilfe des Standards Digital Enhanced Cordless Telecommunications
(DECT, Digitale verbesserte schnurlose Telekommunikation).
• Spezielles HF-Design ermöglicht höhere Audioqualität und niedrigere
Latenz als die meisten DECT-Systeme.
• Bis zu 40 Microflex Wireless-Kanäle können in den lizenzfreien 1920–
1930 MHz Frequenzbändern betrieben werden. In Europe können bis zu
80 Kanäle gleichzeitig im 1880–1900 MHz Frequenzbereich betrieben
werden.
7
1
2
1
push to solo | hold to mute
3
Konfigurationen: Verwalten mehrerer
Gruppen
Konfigurationen ermöglichen, dass mehrere Gruppen die gleichen
Voreinstellungen und globalen Steuerungen verwenden. Wenn eine
weitere Gruppe zu einer Konfigurations-Seite hinzugefügt wird, wird eine
Beziehung zu allen Geräten in der Konfiguration hergestellt. Die neue
Gruppe übernimmt die Einstellungen dieser Konfiguration.
Bei Spezialanwendungen, z. B. Installationen in mehreren Räumen,
können verschiedene Konfigurationen erstellt werden, um die
Komponentengruppen unabhängig zu steuern.
Digital-Audio-Netzwerk
Der Access Point empfängt das drahtlose Audiosignal von den Mikrofonen
und leitet es zur Audio-Netzwerk-Schnittstelle weiter.
• Niedrige Latenz, präzise Taktsynchronisation und hohe Dienstgüte
• Das digitale Audiosignal wird über Ethernet-Kabel und standardmäßige
• Das Audio kann sicher im selben Netzwerk mit IT- und Steuerungsdaten

Analog-Audio

Die Audio-Netzwerk-Schnittstelle wandelt das Netzwerk-Audiosignal jedes
Kanals in analoge Ausgänge um.
• Sendet analoges Audiosignal an einen Mischer, einen digitalen
Key
1
Digital audio and
control network
2
Channel link data
3
Analog audio output
Group 2
Group 3
(QoS) gewährleisten zuverlässige Audio-Übertragung.
IP-Geräte übertragen.
existieren oder zur Nutzung eines eigenen Netzwerks konfiguriert
werden.
Signalprozessor (DSP) oder ein Telekonferenzgerät.
push to solo | hold to mute
push to solo | hold to mute
