MXA910, MXA910-60CM,
MXA910W-A, MXA910W-US

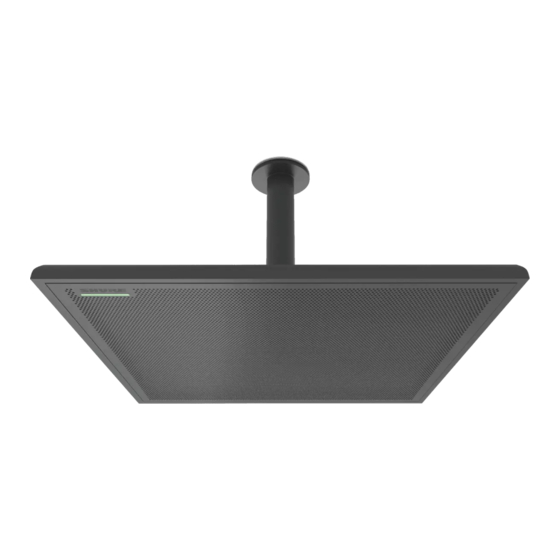

Deckenmikrofon-Array
Shure MXA910 ceiling array microphone user guide. Includes mounting instructions, specifications, command strings, best practices, and mi­
crophone configuration details.
Version: 15.1 (2024-C)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Shure MXA910

Inhaltszusammenfassung für Shure MXA910

  • Seite 1 MXA910, MXA910-60CM, MXA910W-A, MXA910W-US Deckenmikrofon-Array Shure MXA910 ceiling array microphone user guide. Includes mounting instructions, specifications, command strings, best practices, and mi­ crophone configuration details. Version: 15.1 (2024-C)

  • Seite 2: Inhaltsverzeichnis

    Montage des Verteilerzubehörs Netzwerk-Ethernet-Anschluss LED Light Bar Installation, Verwaltung und Sicherheit der Software 34 Power Over Ethernet (PoE) Steuern von Geräten mit der Shure Designer-Software 34 Zugriff auf die Webanwendung Reset Button Reset Modes Update der Firmware unter Verwendung von Designer 3...
  • Seite 3 Behandlung von Problemen bei der Einrichtung von Störungssuche 802.1X Wichtige Produktinformationen Verschlüsselung Informationen für den Benutzer AES67 Technische Daten Senden von Audio von einem Shure-Gerät Richtcharakteristik Audio­Empfang von einem Gerät, das ein anderes Netz­ werk-Audio-Protokoll verwendet Frequenzgang Empfindlichkeit des Lobes Netzwerke und Dante Digital-Audio-Vernetzung Zubehör...

  • Seite 4: Mxa910, Mxa910-60Cm, Mxa910W-A, Mxa910W-Us Deckenmikrofon-Array

    Hinweis: Wenn Designer nicht verfügbar ist, kann zum Steuern des MXA910 eine Webanwendung und zum Führen der Audiosignale der Dante Control­ ler verwendet werden. Die Anwendung Shure Web Device Discovery herunterladen, um auf die Webanwendung Ihres Geräts zuzugreifen.

  • Seite 5: Schritt 3: Einstellen Der Mikrofonabdeckung

    Shure Incorporated Die Audioführungen und ­einstellungen auf Eignung für Ihre Ansprüche prüfen. Unter Umständen ist Folgendes erfor­ derlich: ◦ Unnötige Routen löschen. ◦ Überprüfung, dass AEC-Referenzsignale korrekt geroutet sind. ◦ DSP-Blöcke nach Bedarf optimieren. Audiosignale können auch außerhalb des Optimieren­Ablaufs manuell in Designer oder unter Verwendung von Dante Control­...

  • Seite 6: Übersicht

    Stühlen zurücklehnen oder aufstehen. Das Mikrofon umfasst auch die IntelliMix DSP-Suite, welche AEC, Rauschunterdrückung, automatisches Mischen und mehr beinhaltet. Das Mikrofon mit der Shure Designer-Software oder einer browserbasierten Webanwendung steuern. Das Mikrofon ™ lässt sich nahtlos mit dem Dante -Digital-Audionetzwerk, AES67 und Preset-Reglern von Drittanbietern, darunter Crestron und AMX, integrieren, um eine qualitativ hochwertige A/V­Konferenzerfahrung zu bieten, die Integratoren, Berater und Veran­...

  • Seite 7: Systemüberblick

    • Die Shure Designer-Systemkonfiguration bietet umfassende Mikrofon- und Charakteristikensteuerung • Mit Designer können Sie auch die Erfassung mit Online- und Offline-Geräten gestalten und Audiosignale zwischen Shure- Geräten führen • Wenn Designer nicht verfügbar ist, die browserbasierte Webanwendung verwenden, um das Mikrofon zu steuern •...

  • Seite 8: Hardware

    Analogsignale umwandelt, welche durch 4 getrennte XLR- oder Blocksteckerausgänge übertragen werden. ④ Gerätesteuerung und Dante-Audio Steuerung: Ein an das Netzwerk angeschlossener Computer steuert das Mikrofon mit der Shure Designer-Software. Sie können Erfassung, Stummschaltung, LED-Verhalten, Lobe-Einstellungen, Gain und Netzwerkeinstellungen ferngesteuert einstellen.

  • Seite 9: Led Light Bar

    Shure Incorporated ③ Netzwerkgeschwindigkeits-LED (orange) Aus = 10/100 Mbps Ein = 1 Gbps LED Light Bar The LED on the microphone indicates whether the microphone is active or muted, identifies the hardware, and provides confir­ mation of firmware updates. Default Settings...

  • Seite 10: Power Over Ethernet (Poe)

    The hardware reset button is located inside a grille hole and can be pushed with a paperclip or other small tool. The hole is identified with a gray circle. When looking at the Shure logo, it is the second hole in the fourth row from the top.

  • Seite 11: Software Reset Options

    Shure Incorporated Restores all network and web application settings to the factory defaults. Multicolor flash, then blue LED along bar. Software Reset Options Reboot Device (Settings > Factory Reset): Power-cycles the device as if it were unplugged from the network. All settings are retained when the device is rebooted.

  • Seite 12: Mikrofonkonfiguration

    Shure Incorporated Mikrofonkonfiguration Überblick über die Software Designer ermöglicht Administratoren und Technikern die Steuerung der: Erfassung: Einstellung der Breite und Position der Lobes, Auswahl von Vorlagen, Speichern oder Laden von Voreinstellungen, individuelle Anpassung der Lichtleisten-Einstellungen sowie Ausführung der automatischen Einrichtung.

  • Seite 13: Konfigurieren Der Mikrofonerfassung Für Mxa910

    Jeder Lappen wird grafisch dargestellt und kann an Ort und Stelle gezogen werden. Ein entsprechender Mischerkanal sorgt für Kontrolle über Audioeinstellungen für jeden Lappen. Konfigurieren der Mikrofonerfassung für MXA910 Zum Konfigurieren von MXA910 folgendermaßen vorgehen: Einstellen der Geräteeigenschaften Das Gerät auswählen und die Eigenschaften festlegen: Den Wert für die Gerätehöhe eingeben (Distanz zwischen Boden und Mikrofon).

  • Seite 14: Ausrichten Der Mikrofonerfassung

    Shure Incorporated Ausrichten der Mikrofonerfassung Kanäle werden durch Klicken auf Kanal hinzufügen über dem Workspace hinzugefügt. Die Sprecherhöhe durch Auswahl eines Kanals und Eintragen des Werts in den Eigenschaften eingeben. Das sorgt für eine genaue Ausrichtung. Kanäle so bewegen, dass die erforderlichen Bereiche erfasst werden: ◦...

  • Seite 15: Auto-Ausrichtung Verwenden

    Vor Anpassung der Pegel eine Möglichkeit zum Anhören des Mikrofonsignals einrichten. Es kann ein Testanruf mit dem Sys­ tem oder unter Verwendung eines Dante-Kopfhörerverstärkers durchgeführt werden. Den Pegel für jeden Mikrofonkanal anpassen, sodass die Gain-Einstellung für alle Sitzpläne funktioniert. Shure empfiehlt die Einstellung der Kanalpegel, bevor Änderungen an den Auto-Mix-Einstellungen vorgenommen werden. 15/62...

  • Seite 16: Parametrischer Equalizer (Peq)

    • Frequenzverlauf für Beschallungssysteme ändern Um alle EQ-Filter auszuschalten, Alle EQs überbrücken auswählen. Bei Verwendung der Shure Designer­Software zur Konfiguration Ihres Systems finden sich weitere Informationen zu diesem Thema in der Hilfe zu Desi­ gner. Einstellen von Filterparametern Die Filtereinstellungen durch Bearbeiten der Symbole im Diagramm Frequenzverlauf oder Eingabe der Zahlenwerte ändern.
  • Seite 17 Shure Incorporated Parametrisch: Bedämpft oder verstärkt das Signal innerhalb eines benutzerspezifischen Frequenzbands Low Cut: Dämpft das Audiosignal unterhalb der ausgewählten Frequenz Low Shelf: Dämpft oder verstärkt das Audiosignal unterhalb der ausgewählten Frequenz High Cut: Dämpft das Audiosignal oberhalb der ausgewählten Frequenz High Shelf: Dämpft oder verstärkt das Audiosignal oberhalb der ausgewählten Frequenz...

  • Seite 18: Kopieren, Einfügen, Importieren Und Exportieren Von Equalizer-Kanaleinstellungen

    Shure Incorporated Kopieren, Einfügen, Importieren und Exportieren von Equalizer-Kanaleinstellungen Diese Funktionen machen es leicht, wirkungsvolle Equalizer­Einstellungen von einer früheren Installation zu nutzen, oder ein­ fach die Konfigurationszeit zu verkürzen. Kopieren und Einfügen Nutzen, um schnell dieselbe PEQ-Einstellung über mehrere Kanäle hinweg zu übernehmen.

  • Seite 19: Eq Contours

    Shure Incorporated EQ-Anwendung Vorschläge für die Einstellung Identifizieren der spezifischen Frequenzbreite, die den Raum „anregt“: Kleinen Q-Wert wählen. Gain auf +10 bis +15 dB erhöhen und dann mit Fre­ Reduzieren von hohlem, resonantem Raumschall quenzen zwischen 300 Hz und 900 Hz experimentie­...

  • Seite 20: Stummschaltung Und Fader-Gruppen

    Wenn beispielsweise die Kanäle 1, 2 und 3 zu einer Stummschaltungsgruppe hinzugefügt werden, werden durch das Stummschalten eines dieser Kanäle alle gruppierten Kanäle stumm geschaltet. Bei Verwendung der Shure Designer­Software zur Konfiguration Ihres Systems finden sich weitere Informationen zu diesem Thema in der Hilfe zu Desi­ gner.

  • Seite 21: Montage

    Die ideale Mikrofonpositionierung wird durch die Bestuhlung und die Infrastruktur bestimmt. Dieser Anleitung folgen, um die bestmöglichen Ergebnisse zu erzielen: • Bei Räumen mit flexibler Einrichtung oder mehreren Mikrofon-Arrays in der Webanwendung oder in der Shure Designer- Software das Werkzeug zur Mikrofonkonfiguration nutzen, um zu gewährleisten, dass die Erfassung für sämtliche Bestuh­ lungsszenarien geeignet ist.

  • Seite 22: Abstände Mit Äquivalenten Sprachübertragungsindexwerten

    Shure Incorporated Montagehöhe Die maximale Montagehöhe, die eingestellt werden kann, beträgt 9,14 m (30 Fuß). In einer typischen akustischen Umgebung behält das Mikrofon eine „A“­Einstufung auf Grundlage des internationalen STIPA -Standards (Sprachübertragungsindex für Beschallungsanlagen, Speech Transmission Index for Public Address systems) bei Entfernungen bis zu 4,88 m (16 Fuß) zwi­...

  • Seite 23: Montage Des Feldmikrofons

    Shure Incorporated In diesem Beispiel entspricht die Akustikleistung des Mikrofon-Arrays, das (A) Meter vom Sprecher entfernt ange­ bracht ist, der des Schwanenhalsmikrofons mit Nierencharakteristik, das in einem Abstand von (B) Meter vom Spre­ cher entfernt positioniert ist. Montage des Feldmikrofons Das Array-Mikrofon wird direkt an einem Deckenraster montiert oder kann auf andere Weise befestigt werden.

  • Seite 24: Gummi-Schrammschutzelemente (Mxa910 Und Mxa910-60Cm)

    MXA910W-US 60,9 x 60,9 cm Weiß Gummi-Schrammschutzelemente (MXA910 und MXA910-60CM) Optional: Bevor das Mikrofon an der Decke montiert wird, müssen die im Lieferumfang enthaltenen Haftklebepads an den Kanten des Mikrofons angebracht werden, um ein Zerkratzen zu vermeiden. Deckenmontage (MXA910 und MXA910-60CM) Im Deckenraster an der Stelle Platz schaffen, wo das Feldmikrofon installiert werden soll.

  • Seite 25: Gummi-Schrammschutzelemente (Mxa910W-A)

    Shure Incorporated Gummi-Schrammschutzelemente (MXA910W-A) Optional: Bevor das Mikrofon an der Decke montiert wird, müssen die im Lieferumfang enthaltenen Haftklebepads an den Kanten des Mikrofons-Flansches angebracht werden, um ein Zerkratzen zu vermeiden. 25/62...

  • Seite 26: Deckenmontage (Mxa910W-A)

    Shure Incorporated Deckenmontage (MXA910W-A) Im Deckenraster an der Stelle Platz schaffen, wo das Feldmikrofon installiert werden soll. Das Ethernet-Kabel über dem Deckenraster und durch die Öffnung in der Decke führen. Hinweis: Ein optionales Verteilerzubehör (Modell A910­JB) lässt sich am Mikrofon anbringen, um den direkten Anschluss an den Kabelkanal zu be­...

  • Seite 27: Gummi-Schrammschutzelemente (Mxa910W-Us)

    Shure Incorporated Hinweis: Abhängig von der Breite der Deckenraster-T-Balken muss möglicherweise der T-Balken auf einer Seite entfernt oder angepasst werden, um das MXA910W-A zu montieren. Gummi-Schrammschutzelemente (MXA910W-US) Optional: Bevor das Mikrofon an der Decke montiert wird, müssen die im Lieferumfang enthaltenen Haftklebepads an den Kanten des Mikrofons-Flansches angebracht werden, um ein Zerkratzen zu vermeiden.

  • Seite 28: Deckenmontage (Mxa910W-Us)

    Shure Incorporated Deckenmontage (MXA910W-US) Im Deckenraster an der Stelle Platz schaffen, wo das Feldmikrofon installiert werden soll. Das Ethernet-Kabel über dem Deckenraster und durch die Öffnung in der Decke führen. Hinweis: Ein optionales Verteilerzubehör (Modell A910­JB) lässt sich am Mikrofon anbringen, um den direkten Anschluss an den Kabelkanal zu be­...
  • Seite 29 Shure Incorporated 29/62...

  • Seite 30: Montage Mit Aufhängung

    Montage an harten Decken Mit dem Zubehör A910-HCM kann das Mikrofon in harten Decken ohne Deckplattenraster montiert werden. Mehr erfahren unter www.shure.com. Lackieren von Komponenten Der Grill und der Rahmen des Mikrofon-Arrays können lackiert werden, damit sie mit der Raumgestaltung harmonieren. Zum Lackieren ist eine simple Demontage notwendig.

  • Seite 31: Schritt 2: Abdecken Und Lackieren

    Shure Incorporated Den grauen Kunststoff-LED-Lichtleiter entfernen. Die schwarze Kunststoffführung an Ort und Stelle belassen. Alle 4 Schrauben von einer Seite des Rahmens entfernen (siehe Abbildung). Die Seite des Rahmens abnehmen. Zum einfachen Entfernen des Schaumstoffteils den flachen Grill aus dem Rahmen herausschieben.

  • Seite 32: Schritt 3: Wiederzusammenbau

    Shure Incorporated (2.1) Abdecken der Extrusion (schwarz hervorgehoben) Schritt 3: Wiederzusammenbau Das Schaumstoffteil mit den Klettverschlussstreifen um die Kanten herum befestigen. Den Grill in den Rahmen zurückschieben. Die verbleibende Seite des Rahmens anbringen und mit den 4 Schrauben befestigen. Den LED-Lichtleiter in die schwarze Kunststoffführung einbringen.
  • Seite 33 Shure Incorporated Wichtig: Die benötigten Löcher müssen im Verteiler ausgestanzt werden, bevor er am Mikrofon montiert wird. Zur Montage: Die 4 Schrauben vom Mikrofon, wie dargestellt, entfernen. Den Verteiler an den Schraubenlöchern ausrichten. Falls möglich, das Netzwerk­Kabel in das Mikrofon einstecken, be­...

  • Seite 34: Installation, Verwaltung Und Sicherheit Der Software

    Installation, Verwaltung und Sicherheit der Software Steuern von Geräten mit der Shure Designer-Software Sie können dieses Gerät mit der Shure Designer-Software steuern. Designer ermöglicht es Integratoren und Systemplanern, die Audioerfassung für Installationen mit MXA-Mikrofonen und anderen vernetzten Komponenten von Shure zu entwerfen.

  • Seite 35: Zugriff Auf Die Webanwendung

    Weitere Informationen sowie ein Link zum Herunterladen finden sich unter www.shure.com/designer. Zugriff auf die Webanwendung Die Anwendung Shure Web Server Discovery findet alle Shure-Geräte im Netzwerk, die über eine webbasierte GUI verfügen. Zum Installieren der Software und Aufrufen der Webanwendung die folgenden Schritte befolgen: ①...

  • Seite 36: Firmware-Versionen

    über die gleichen HAUPTVERSION- und NEBENVERSION-Firmware-Versionsnummern verfügen (z. B. 1.2.x). Unterschiede zwischen Firmware 3.x und 4.x Wenn ein MXA910 von Version 3.x auf 4.x der Firmware aktualisiert wird, können die für MXA optimierten IntelliMix DSP­Funk­ tionen verwendet werden. Nachfolgend eine Liste der mit der Firmware 4.x: Digitaler Signalprozessor IntelliMix hinzugefügten Änderungen...

  • Seite 37: Anwendungsfälle

    Wenn Vorlage 1 mit den Standardpositionen für die Lobes verwendet wird, änden sich diese Lobepositionen durch die Aktualisierung auf 4.x. • Nach der Aktualisierung bleiben alle benutzerdefinierten Lobepositionen und Dante-Führungen unverändert. Anwendungsfälle MXA910-Gerätekombinationen MXA910 und ANI22 MXA910 und ANIUSB MXA910 und P300 Raumgröße Klein oder mittel Klein oder mittel Mittel oder groß...

  • Seite 38: Anwendungsfall: Software-Codec Mit Aniusb Oder P300

    Der Matrixmischer in der ANIUSB-MATRIX oder dem P300 leitet die Signale an jedes angeschlossene Gerät weiter • Für USB-Verbindungen mit Firmware >3.1.5 verfügt der P300 über eine Stummschaltung für den Software-Codec Ausrüstungsliste: • MXA910 (benötigt Firmware > 4.x für AEC) • ANIUSB-MATRIX oder P300 • Computer mit Konferenzsoftware •...

  • Seite 39: Anwendungsfall: Ani22 Und Hardware-Codec

    ◦ 2 Line-/Mikro-Eingänge wandeln analoge Signale in digitale Signale um ◦ 2 Ausgänge zur Umwandlung digitaler Signale in analoge Signale Ausrüstungsliste: • MXA910 (benötigt Firmware > 4.x für AEC) • ANI22 (Versionen mit Block- oder XLR-Stecker verfügbar) • Hardware-Codec •...

  • Seite 40: Anwendungsfall: Mittlerer Oder Großer Raum Mit 2 Mxa910 Und Einem P300

    Anwendungsfall: Mittlerer oder großer Raum mit 2 MXA910 und einem P300 In größeren Installationen können mehrere MXA910 und ein P300 verwendet werden, wenn ein Ansatz mit verteiltem DSP ver­ folgt wird, was die Installation vereinfacht. Für beste Ergebnisse maximal 3 MXA910 verwenden.

  • Seite 41: Auto-Mix-Modi

    Auto-Mix-Kanal in Designer oder Dante Controller leiten. Auto-Mix-Modi Zur Auswahl eines Auto-Mix-Modus zu Folgendem navigieren: • MXA710, MXA910, MXA920:[Ihr Gerät] > IntelliMix > Eigenschaften • P300 und IntelliMix Room:[Ihr Gerät] > Auto-Mix > Eigenschaften Gating Der Gatesteuerungs­Modus bietet eine schnelle, nahtlose Kanal­Gatesteuerung und als gleichmäßig wahrgenommene Umge­...
  • Seite 42 Shure Incorporated Auto-Mix-Einstellungen Einstellung Funktion Der zuletzt verwendete Mikrofonkanal bleibt aktiv. Diese Funktion dient dazu, den natürlichen Raumschall im Signal Letztes Mikrofon eingeschaltet lassen zu erhalten, damit die Teilnehmer am entfernten Ende wis­ sen, dass das Audiosignal nicht unterbrochen wurde.

  • Seite 43: Automix-Modi

    Automix-Modi (nur Firmware <4.x) Classic Der Modus Classic emuliert den Automatik-Mischer Shure SCM820 (in seinen Standardeinstellungen). Er wird aufgrund der schnellen, nahtlosen Kanal­Gatesteuerung und gleichmäßigen Wahrnehmung von Umgebungsschallpegeln geschätzt. In die­ sem Modus ist die Abschaltdämpfung ungeachtet der Anzahl offener Kanäle bei -20 dB pro Kanal fest eingestellt.

  • Seite 44: Optimale Vorgehensweisen Zum Digitalen Signalprozessor

    P300: Zu Schema wechseln und einen beliebigen AEC-Block anklicken. Die Referenzquelle wählen. Diese ändert sich nun für alle AEC-Blocks. • MXA710, MXA901, MXA910, MXA920: Ein entferntes Signal an den AEC-Referenzeingangskanal führen. • IntelliMix Room: Zu Schema wechseln und einen AEC-Block anklicken. Die Referenzquelle wählen Individuelle Blöcke können verschiedene Referenzquellen nutzen.

  • Seite 45: Aec-Einstellungen

    Shure Incorporated AEC-Einstellungen Mit der Referenzanzeige visuell überprüfen, ob das Referenzsignal vorhanden ist. Das Refe­ Referenzanzeige renzsignal sollte frei von Clipping sein. Echoreduktionsverbesserung (ERLE, engl. Echo return loss enhancement) zeigt den Grad der Signalreduktion (also wie viel Echo entfernt wurde) in dB an. Bei korrekt verbundener ERLE Referenzquelle entspricht die gezeigte ERLE­Messung im Allgemeinen der Referenz­Pegel­...

  • Seite 46: Delay

    Einrichten des 802.1X-Protokolls für ein Gerät Shure-Geräte auswählen, die das IEEE 802.1X-Portzugriffsprotokoll für die Netzwerkauthentifizierung unterstützen. Wichtig: Um das 802.1X-Sicherheitsprotokoll mit Shure-Geräten verwenden zu können, muss der Netzwerk-Switch auf Multi- Host­Authentifizierung eingestellt sein. Sie müssen auch Anpassungen machen, um es der Audio­Netzwerkschnittstelle zu er­...

  • Seite 47: Schritt 1: Konfigurieren Von Einstellungen Für Das Testnetzwerk

    Shure Incorporated Zertifikat (mit Zertifikatstypen) im .pem-Format • Jedes Kennwort für den Gerätezugriff, wenn diese kennwortgeschützt sind Schritt 1: Konfigurieren von Einstellungen für das Testnetzwerk Das Gerät mit Ihrem Testnetzwerk verbinden und es mit Designer erkennen. Die Geräte initialisieren, falls erforderlich. Das Gerät öffnen und zu Einstellungen > Netzwerk > 802.1X navigie­...

  • Seite 48: Verschlüsselung

    Audiodateien sind mit dem Advanced Encryption Standard (AES-256) verschlüsselt und entsprechen damit den Bestimmungen der Publikation FIPS­197 des National Institute of Standards and Technology (NIST) der US­Regierung. Shure­Geräte, die Ver­ schlüsselung unterstützen, erfordern zum Aufbau einer Verbindung ein Kennwort. Die Verschlüsselung wird bei Geräten von Drittanbietern nicht unterstützt.

  • Seite 49: Senden Von Audio Von Einem Shure-Gerät

    Geräte von Drittanbietern: Wenn die Hardware SAP unterstützt, werden Flüsse in der Routing-Software bestimmt, die das Gerät nutzt. Andernfalls werden zum Empfang eines AES67-Flusses die AES67-Sitzungs-ID und die IP-Adresse benötigt. Shure-Geräte: Das Sendegerät muss SAP unterstützen. In Dante Controller kann ein Sendegerät (erscheint als eine IP­ Adresse) wie jedes andere Dante-Gerät geführt werden.

  • Seite 50: Dante-Flüsse Für Shure-Geräte

    Gerät sind zwei Dante-Flüsse erforderlich, denn ein Signalfluss kann bis zu vier Kanäle enthalten. Jedes Dante-Gerät hat eine bestimmte Anzahl an Übertragungsflüssen und Empfangsflüssen. Die Anzahl der Flüsse richtet sich nach den Möglichkeiten der Dante-Plattform. Dante-Flüsse für Shure-Geräte Shure-Geräte, die die Platt- Dante-Plattform Sendeflussbegrenzung Empfangsflussbegrenzung...

  • Seite 51: Switch- Und Kabel-Empfehlungen Für Dante-Vernetzung

    Immer eine sternförmige Netzwerk­Topologie verwenden, indem jede Komponente direkt an den Switch bzw. Router an­ geschlossen wird. • Alle vernetzten Shure-Geräte mit demselben Netzwerk verbinden und auf das gleiche Subnetz einstellen. Dies ist au­ ßerdem erforderlich, um die Webanwendung für ein Gerät zu öffnen. •...

  • Seite 52: Geräte-Ip-Konfiguration

    Shure Incorporated Geräte-IP-Konfiguration Dieses Shure­Gerät verwendet 2 IP­Adressen: eine für Shure­Steuerung und eine für Dante Audio und Control. Für die meis­ ten Installationen sollten die Shure-Steuerung und Dante-Audio-IP-Adressen im gleichen Subnetzbereich liegen. • Shure-Steuerung ◦ Überträgt Daten für die Shure Control Software, Firmware-Aktualisierungen und Steuersysteme von Drittanbietern (wie AMX oder Crestron).

  • Seite 53: Einstellen Der Latenz

    8–13 MAC-Adresse, als 6 Byte langes Array Hinweis: Das Shure­Gerät sollte in einem typischen Netzwerk in weniger als einer Sekunde eine Antwort liefern. Falls keine Antwort erfolgt, versu­ chen, die Anfrage nach Überprüfung der Ziel-IP-Adresse und -Port-Nummer erneut zu senden.

  • Seite 54: Ip-Anschlüsse Und -Protokolle

    SLP (Multicast) Für die Kommunikation zwischen Geräten erforderlich Offen 64000 Telnet Für Shure-Firmware-Update erforderlich Offen *Diese Ports müssen auf dem PC oder Steuersystem offen sein, damit durch eine Firewall auf das Gerät zugegriffen werden kann. † Für diese Protokolle ist Multicast erforderlich. Sicherstellen, dass Multicast für Ihr Netzwerk richtig konfiguriert wurde.

  • Seite 55: Wie Es Funktioniert

    Die Dante Controller­Software nutzen, um die eingehenden Audiosignale vom entfernten Ende an den Referenz­Emp­ fangskanals mit Echoverminderung am MXA910 zu führen. In der Webanwendung des MXA910 Konfiguration> AUTO-MIX aufrufen Echoverminderung durch Auswahl einer Stärke-Einstellung aus dem Pulldown-Menü aktivieren. Die sanften, mittleren und harten Einstellungen sorgen für eine Bedämpfung am entfernten Ende und wenden Gain auf den Referenzkanal...

  • Seite 56: Störungssuche

    Shure Incorporated Störungssuche Problem Abhilfe Software reagiert langsam im Google Chrome-Webbrow- Das Problem ist durch den Webbrowser bedingt. Die Hard­ ware-Beschleunigungsoption in Chrome abschalten. Kontrollieren, ob die Lobes auf den gewünschten Bereich ausgerichtet wurden. Den Equalizer verwenden, um den Frequenzgang an einem Die Audioqualität ist dumpf oder hohl...

  • Seite 57: Wichtige Produktinformationen

    Verwendung der mitgelieferten und empfohlenen Kabeltypen. Bei Verwendung von nicht abgeschirmten Kabeltypen kann die elektromagnetische Verträglich­ keit beeinträchtigt werden. Nicht ausdrücklich von Shure genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben. Konformitätskennzeichnung Industry Canada ICES-003: CAN ICES-3 (B)/NMB-3(B) Genehmigt unter der Verifizierungsvorschrift der FCC Teil 15B.

  • Seite 58: Technische Daten

    Dieses Produkt entspricht den Grundanforderungen aller relevanten Richtlinien der Europäischen Union und ist zur CE­Kenn­ zeichnung berechtigt. Die CE­Konformitätserklärung kann von Shure Incorporated oder einem der europäischen Vertreter bezogen werden. Kontakt­ informationen sind im Internet unter www.shure.com zu finden. Technische Daten Alle Spezifikationen von schmaler Lobebreite gemessen.
  • Seite 59 18 ms Eigenrauschen 11 dB Schalldruckpegel Dynamikbereich 82,25 dB Integriert Digitalsignalverarbeitung MXA910 Firm- Automatisch mischen, Akustische Echobeseitigung (AEC), Rauschminderung, Automatische Verstär­ ware 4.x oder kungsregelung (AGC), Kompressor, Delay (Verzögerungsglied), Equalizer (4-Band-parametrisch) , neuer Stummschaltung, Gain ( 140 dB Bereich) 59/62...

  • Seite 60: Vernetzung

    Shure Incorporated MXA910 Firm- Automatisch mischen, Echoverminderung, Equalizer (4-Band-parametrisch) , Stummschaltung, Gain ware 3.x oder ( 140 dB Bereich) älter Intelligibility Scale Gleichwertige Akustikleistung im Vergleich mit einem Schwanenhalsmikrofon mit Nierencharakteristik (umgebungsabhängig) Niere Abstand multipliziert mit 1,6 Akustische Echo-Unterdrückung-Klemmlänge Bis zu 250 ms Vernetzung Voraussetzungen für Kabel...

  • Seite 61: Empfindlichkeit Des Lobes

    Shure Incorporated Empfindlichkeit des Lobes Die Kante des blauen Erfassungsbereichs für jeden Kanal in der Webanwendung bezeichnet, wo die Empfindlichkeit –6 dB er­ reicht. Das Verständnis, wie die Empfindlichkeit des Lobes dargestellt wird, hilft dabei: • Die vollständige Erfassung in einem Raum zu bewerkstelligen, entweder durch Hinzufügen von Lobes oder durch Verän­...

  • Seite 62: Zubehör

    Shure Incorporated Zubehör Optionales Zubehör und Ersatzteile Junction box accessory A910-JB Hard ceiling mount A910-HCM MXA910W-60CM frame and grille assembly RPM904 MXA910AL-60CM frame and grille assembly RPM905 MXA910B-60CM frame and grille assembly RPM906 MXA910W-US frame and grille assembly RPM901W-US Im Lieferumfang enthalten...
