Mikrofonsender - Shure Microflex Wireless-Serie Bedienungsanleitung

Beschreibung der Hardware

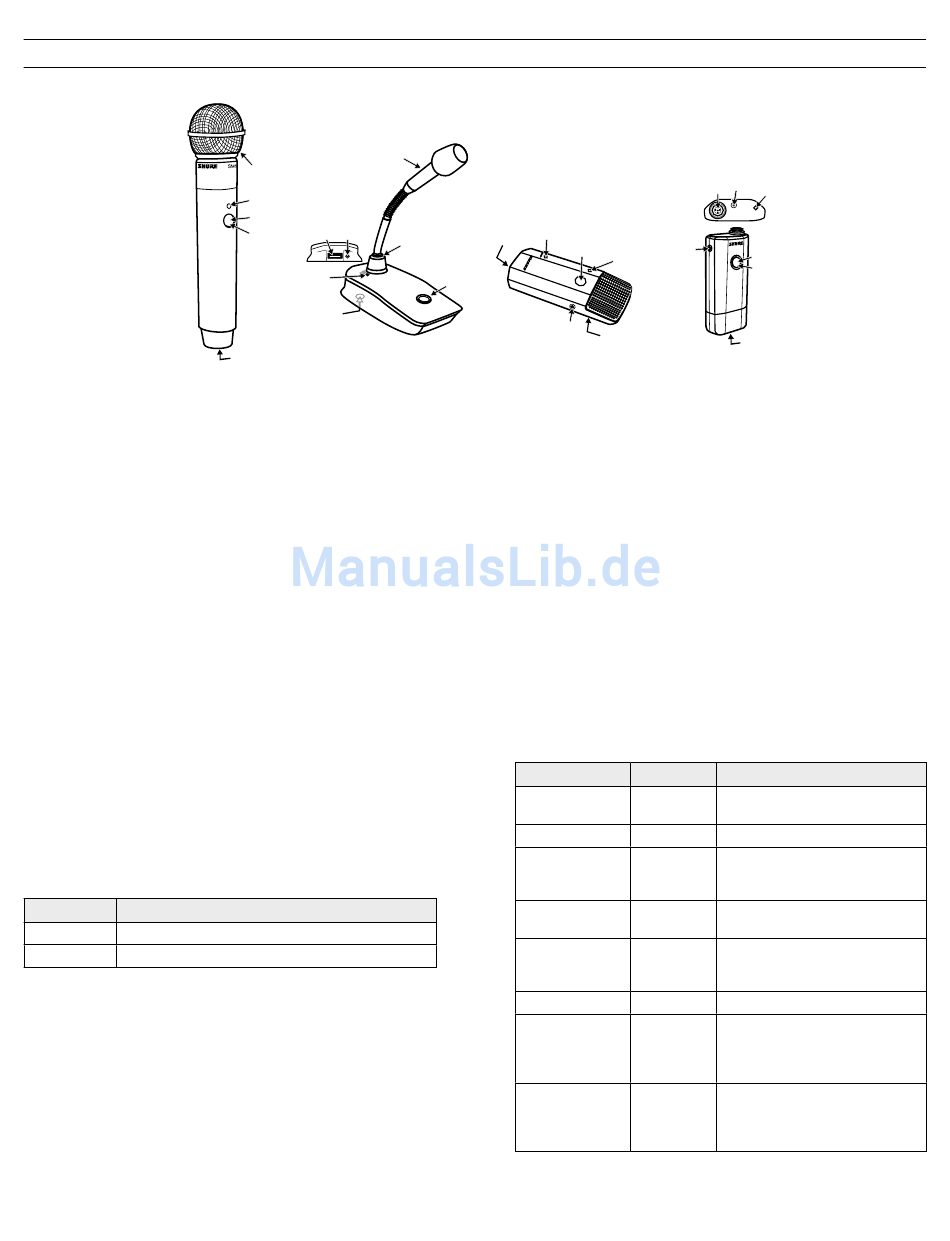

Mikrofonsender

Beschreibung
MXW2
① Power-Schalter
MXW6, MXW8: Den Power-Schalter (auf der Geräteunterseite) für min.
3 Sekunden gedrückt halten um den Sender AN oder AUS zu schalten.
MXW1, MXW2: Den „push"-Schalter für min. 5 Sekunden gedrückt
halten um den Sender AN oder AUS zu schalten.
② Stumm/Aktiv-Schalter ("push")
Schaltet das audiosignal vom Zustand Aktiv in Stumm und umgekehrt.
Die Funktion des Schalters kann für jeden Sendertyp im "Preference"-
Menu individuell eingestellt werden. Im folgenden werden die
Funktionen jeder Einstellung erklärt:
• Ein/Aus: Press and release the button to change the status to Active
or Mute. Drücken und Loslassen des Schalters um den Audiosignal-
Status zwischen AKTIV und STUMM zu wechseln
• Drücken-um-zu-sprechen: Solange gedrückt halten wie gesprochen
wird.
• Räusper-Taste: Solange gedrückt halten wie das Audiosignal
unterbrochen werden soll.
• Deaktiviert: Der Schalterzustand beieinflusst das Audiosignal nicht.
③ Zustands-LED
Spiegelt den Senderzustand wider. Die Farbe für die Zustände STUMM
und AKTIV können im "Preference"-Menu gewählt werden. Bitte
vergleichen Sie Tabelle für die Status-LED in der Grundeinstellung der
Microflex Wireless Sender mit Ausnahme der Schwanenhalsmodelle
mit rotem Ring (MX405R/410R/415R).
④ LED „Akku schwach" (nur Schwanenhals- und
Grenzflächenmikrofone)
Farbe Status
Aus <5 % verbleibende Akkulaufzeit
Ständig rot >5 % verbleibende Akkulaufzeit
⑤ Earphone Jack Ohrhörer-Buchse
3.5 mm (1/8") Buchse um einen Rückkanal (z.B. für eine übersetzte
Sprache) abzuhören. Dieses Audiosignal an der Ohrhörer-Buchse ist
fest mit den Eingangskanälen des Audio Network Interface verbunden
(INPUT A geht zu den Kanälen 1-4 des MXW Systems, INPUT B zu
den Kanälen 5-8).
Hinweis: Diese Funktion ist nicht für den MXW2 Handsender
verfügbar.
13
⑧
⑦
③
①
⑥ ⑤
②
③
④
①
⑥
MXW8
④
⑥
②
③
②
⑤
①
MXW6
⑥ Akku-Ladeanschluß (USB 3.0 Typ A)
Verbindung zum Shure NCS Ladegerät (Networked Charger Station)
oder zu einem USB-Ladegerät.
⑦ Mikrofonkapseln für Handsender
Der MXW2 Handsender kann mit den folgenden Microfonkapseln
verwendet warden: SM58, Beta 58, SM86, VP68.
⑧ Schwanenhals Mikrofone
Die Sendeeinheit ist kompatibel mit den 5-, 10- und 15-Zoll
Schwannenhalsmikrofonen aus der Microflex Serie.
⑨ 4-pin Mini-XLR-Buchse
Der MXW Hybrid-Taschensender hat eine 4-Pin Mini-XLR-Buchse zum
Anschluß eines Lavalier- oder Kopfbügel-/Ohrbügel-Mikrofons.
⑩ Eingebautes Mikrofon
Der Taschensender besitzt ebenfalls ein eingebautes Mikrofon mit
Kugelcharakteristik, welches automatisch aktiviert wird, wenn kein
Mikrofon an der 4-Pin Mini-XLR-Buchse angeschlossen ist.
Status-LED
Zustand
Aktiv
Stumm
Standby
Identifizieren
Außerhalb der
HF-Reichweite
Laden
Aus
Aus
⑩
⑨
③
⑤
①
②
⑥
MXW1
LED Farbe Beschreibung
Leitet das Audiosignal an das
Grün
Audionetzwerk weiter.
Rot Audio ist stummgeschaltet.
Audiosignal ist stummgeschaltet
Rot blinkend
und der Sender befindet sich im
(langsam)
Batteriespar-Modus.
Gelb Die Funktion "Identifizieren" ist in
blinkend der Software angewählt worden.
Der Sender befindet sich ausser-
Rot blinkend
halb des Empfangsbereiches des
(schnell)
zugehörigen Access Points.
Aus An Der Sender wird aufgeladen.
Keine Verbindung zum Netzwerk.
Der Sender muss mittels des
Aus
POWER-Schalters angeschaltet
werden.
Keine Verbindung mit dem
Netzwerk. Der Sender muss mit
Aus
dem An/Aus-Knopf am Mikrofon
eingeschaltet werden.
