7 Wartung/Instandhaltung

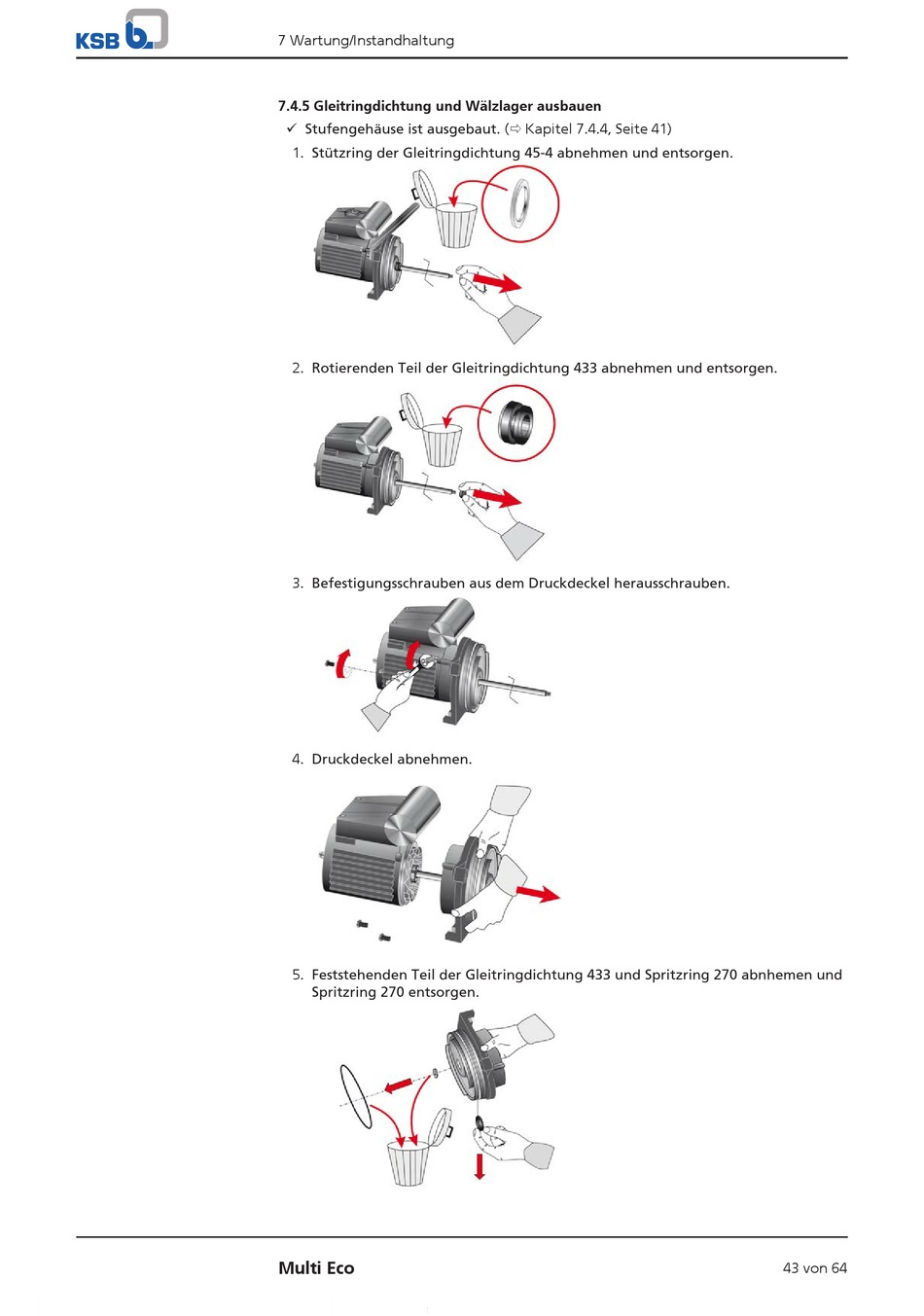

7.4.5 Gleitringdichtung und Wälzlager ausbauen
ü Stufengehäuse ist ausgebaut. (ð Kapitel 7.4.4, Seite 41)
1. Stützring der Gleitringdichtung 45-4 abnehmen und entsorgen.
2. Rotierenden Teil der Gleitringdichtung 433 abnehmen und entsorgen.
3. Befestigungsschrauben aus dem Druckdeckel herausschrauben.
4. Druckdeckel abnehmen.
5. Feststehenden Teil der Gleitringdichtung 433 und Spritzring 270 abnhemen und
Spritzring 270 entsorgen.
Multi Eco
43 von 64
