4 Beschreibung Pumpe/Pumpenaggregat
Multi Eco

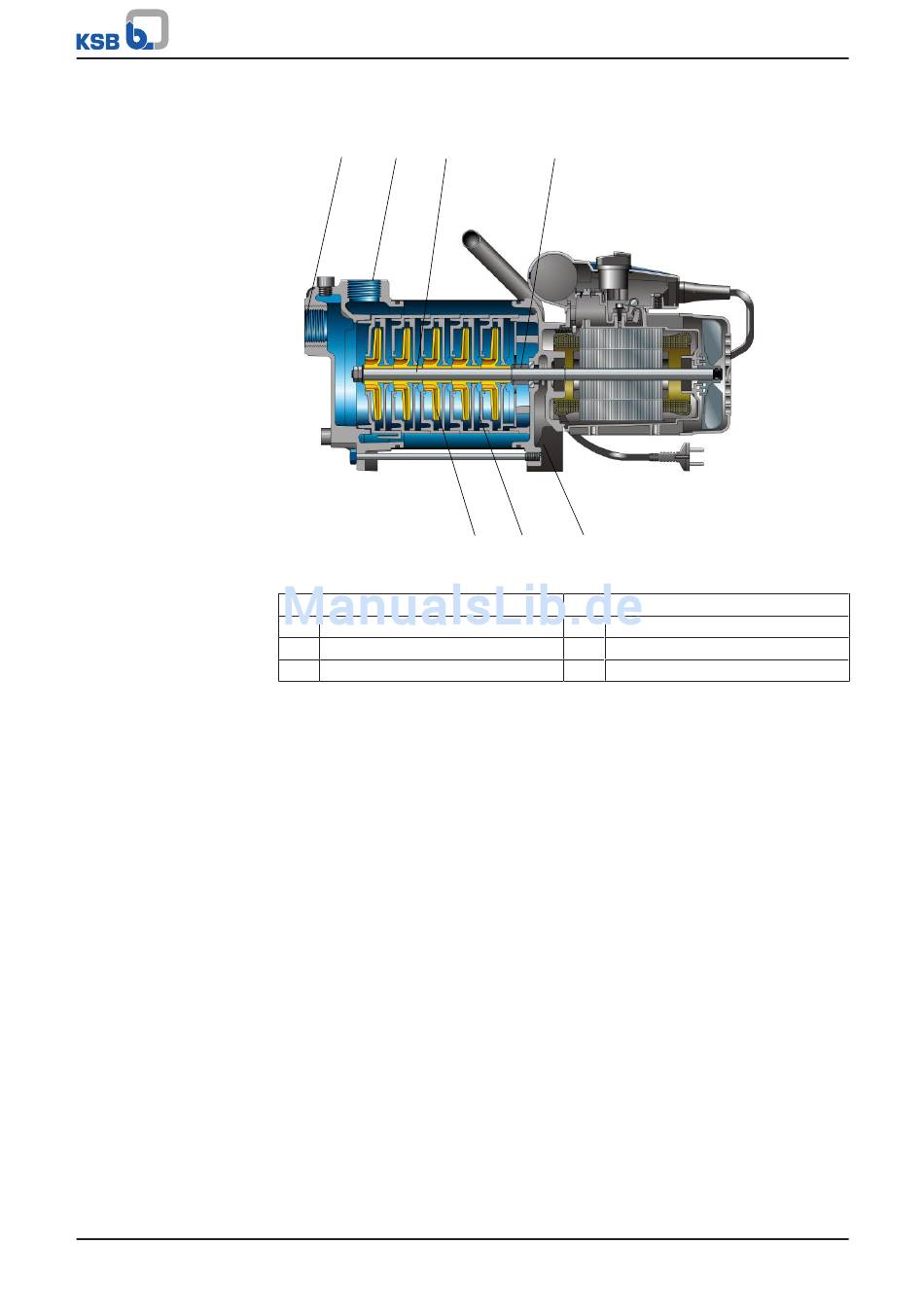

Abb. 2: Schnittbild Multi Eco
1 Saugstutzen
3 Welle
5 Laufräder
7 Druckdeckel
Wirkungsweise
Das Fördermedium tritt über den Saugstutzen (1) in die Pumpe ein und wird von den
Multi Eco
rotierenden Laufrädern (5) in eine Strömung nach außen beschleunigt. In der
Strömungskontur der Leiträder (6) und des Pumpengehäuses wird die
Geschwindigkeitsenergie des Fördermediums in Druckenergie umgewandelt und das
Fördermedium zum Druckstutzen (2) geleitet, über den es aus der Pumpe austritt.
Auf der Laufradrückseite wird die Welle (3) durch den Druckdeckel (7) geführt. Die
Wellendurchführung wird durch eine Wellendichtung (4) abgedichtet. Die Welle ist
in Wälzlagern gelagert.
Multi Eco
1 2 3
5
4
6 7
2 Druckstutzen
4 Wellendichtung
6 Leiträder
