4 Beschreibung Pumpe/Pumpenaggregat
Multi Eco-Pro
2
1

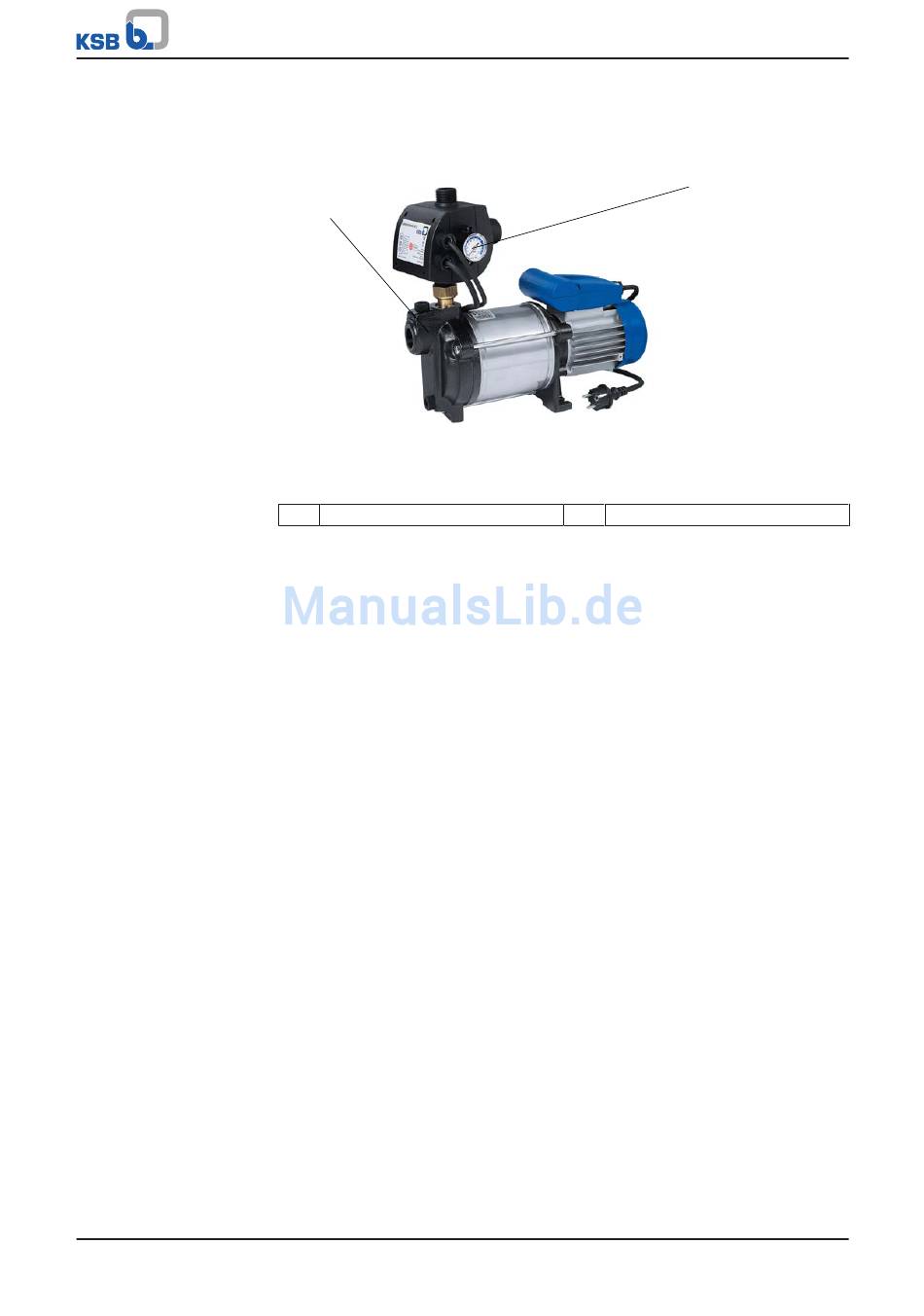

Abb. 3: Schnittbild Multi Eco-Pro
1
Pumpe
2
Manometer
Wirkungsweise
Der Schaltautomat Controlmatic E.2 steuert das automatische Ein- und Ausschalten
Multi Eco-Pro
der Pumpe (1) bei Öffnen und Schließen der Verbraucher. Der Druck wird über ein
Manometer (2) angezeigt.
1. Phase:
Der Verbraucher ist geschlossen, die Pumpe ist ausgeschaltet. Die grüne
Meldeleuchte (Betriebsbereitschaft) des Controlmatic E.2 leuchtet.
2. Phase:
Sobald der Verbraucher geöffnet wird, sinkt der Wasserdruck im System. Die Pumpe
schaltet ein.
3. Phase:
Die Pumpe fördert, die gelbe Meldeleuchte leuchtet.
4. Phase:
Wenn nach Schließen des Verbrauchers kein Förderstrom mehr ansteht, schaltet die
Pumpe nach 10 Sekunden ab. Die Pumpe wird durch gleichzeitige Überwachung von
Druck und Fördermenge gegen Trockenlauf geschützt. Bei Wassermangel schaltet
der Controlmatic E.2 die Pumpe ab und die rote Meldeleuchte leuchtet auf.
