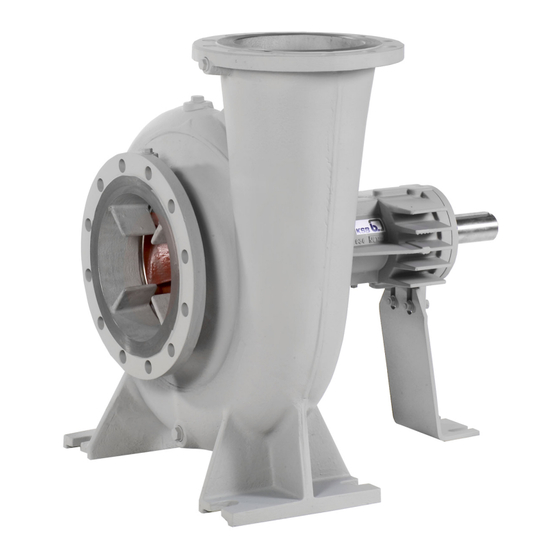

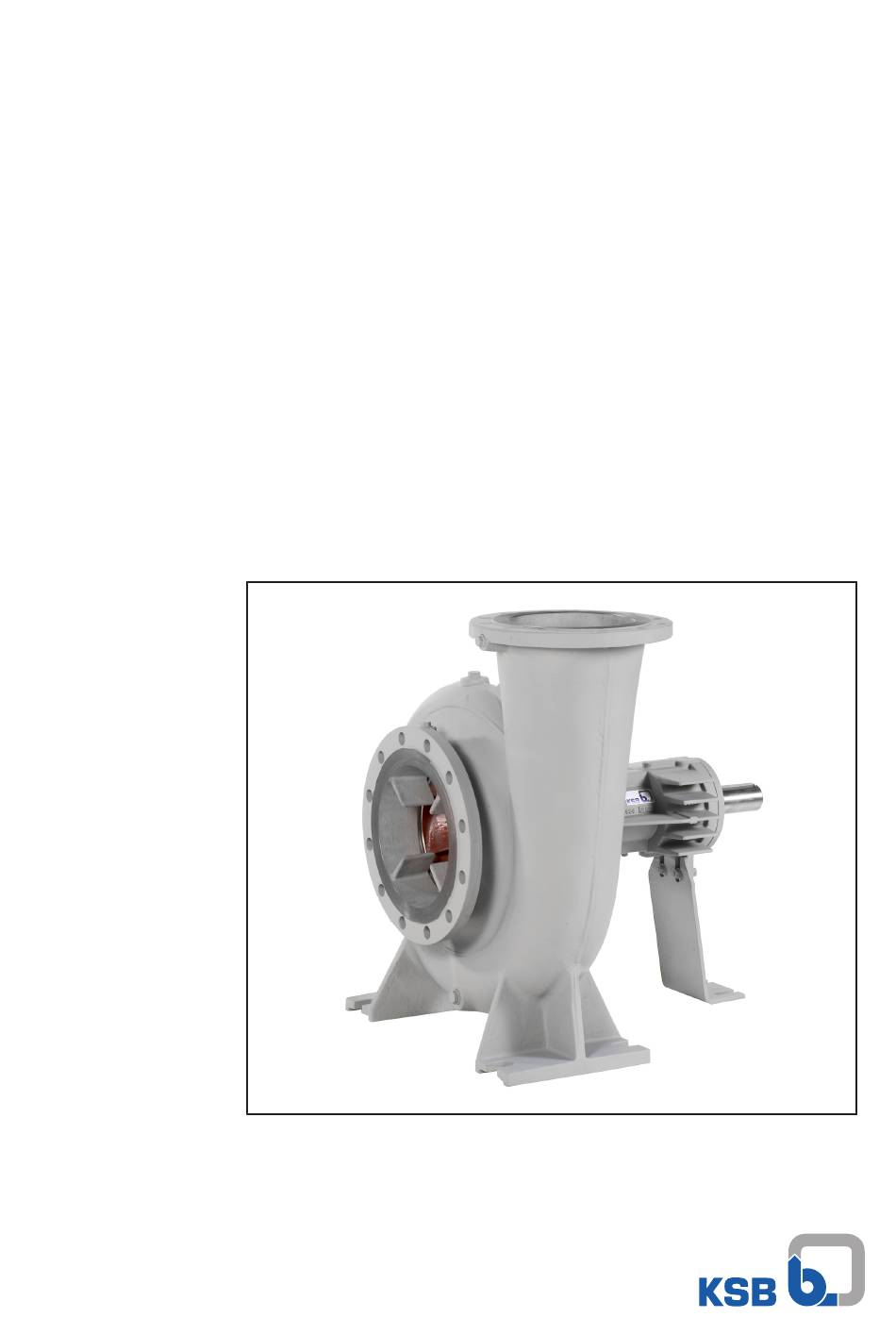

- Seite 1 Wärmeträgeröl-/ Heißwasserpumpe Etanorm-RSY Betriebs-/ Montageanleitung...
- Seite 2 Impressum Betriebs-/ Montageanleitung Etanorm-RSY Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 22.05.2018...
-
Seite 3: Inhaltsverzeichnis
Fundamentlose Aufstellung ...................... 22 Rohrleitungen.............................. 22 5.3.1 Rohrleitung anschließen........................ 22 5.3.2 Zulässige Kräfte und Momente an den Pumpenstutzen.............. 24 5.3.3 Vakuumausgleich.......................... 24 5.3.4 Zusatzanschlüsse .......................... 25 Einhausung/ Isolierung........................... 26 Kupplungsausrichtung kontrollieren ...................... 26 Pumpe und Motor ausrichten........................ 27 5.6.1 Motoren mit Stellschraube........................ 28 5.6.2 Motoren ohne Stellschraube...................... 28 Etanorm-RSY 3 von 68... - Seite 4 Anziehdrehmomente Pumpe ...................... 54 7.6.2 Anziehdrehmomente Pumpenaggregat .................. 55 Ersatzteilhaltung ............................ 55 7.7.1 Ersatzteilbestellung ........................... 55 7.7.2 Empfohlene Ersatzteilhaltung für Zweijahresbetrieb gemäß DIN 24296 ........ 56 7.7.3 Austauschbarkeit der Pumpenteile.................... 56 Störungen: Ursachen und Beseitigung.................... 58 Zugehörige Unterlagen ........................ 60 Gesamtzeichnung mit Einzelteileverzeichnis.................... 60 Etanorm-RSY 4 von 68...
- Seite 5 Inhaltsverzeichnis EU-Konformitätserklärung ........................ 63 Unbedenklichkeitserklärung ....................... 64 Stichwortverzeichnis.......................... 65 Etanorm-RSY 5 von 68...
-
Seite 6: Glossar
Rohrleitung, die am Saugstutzen angeschlossen ist Unbedenklichkeitserklärung Eine Unbedenklichkeitserklärung ist eine Erklärung des Kunden im Falle einer Rücksendung an den Hersteller, dass das Produkt ordnungsgemäß entleert wurde, so dass von fördermediumsberührten Teilen keine Gefahr für Umwelt und Gesundheit mehr ausgeht. Etanorm-RSY 6 von 68... -
Seite 7: Allgemeines
Zur Aufrechterhaltung der Gewährleistungsansprüche muss im Schadensfall unverzüglich die nächst gelegene KSB Serviceeinrichtung benachrichtigt werden. 1.2 Einbau von unvollständigen Maschinen Für den Einbau von KSB gelieferten unvollständigen Maschinen sind die jeweiligen Unterkapitel von Wartung/Instandhaltung zu beachten. 1.3 Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal. -
Seite 8: Kennzeichnung Von Warnhinweisen
Dieses Symbol kennzeichnet in Kombination mit einem Signalwort Gefahren im Zusammenhang mit elektrischer Spannung und gibt Informationen zum Schutz vor elektrischer Spannung. Maschinenschaden Dieses Symbol kennzeichnet in Kombination mit dem Signalwort ACHTUNG Gefahren für die Maschine und deren Funktion. Etanorm-RSY 8 von 68... -
Seite 9: Sicherheit
Unkenntnisse des Personals durch Schulungen und Unterweisungen durch ausreichend geschultes Fachpersonal beseitigen. Gegebenenfalls kann die Schulung durch Beauftragung des Herstellers/Lieferanten durch den Betreiber erfolgen. Schulungen an der Pumpe/Pumpenaggregat nur unter Aufsicht von technischem Fachpersonal durchführen. Etanorm-RSY 9 von 68... -
Seite 10: Folgen Und Gefahren Bei Nichtbeachtung Der Anleitung
Studium der Betriebsanleitung ausreichend informiert. ▪ Arbeiten an der Pumpe/Pumpenaggregat nur im Stillstand ausführen. ▪ Arbeiten am Pumpenaggregat nur im spannungslosen Zustand durchführen. ▪ Pumpe/ Pumpenaggregat muss Umgebungstemperatur angenommen haben. ▪ Das Pumpengehäuse muss drucklos und entleert sein. Etanorm-RSY 10 von 68... -
Seite 11: Unzulässige Betriebsweisen
Die nachstehende Tabelle enthält die Temperaturklassen und die sich daraus ergebenden theoretischen Grenzwerte der Temperatur des Fördermediums (eine mögliche Temperaturerhöhung im Bereich der Wellendichtung wurde berücksichtigt). Die Temperaturklasse gibt an, welche Temperatur die Oberfläche des Pumpenaggregates im Betrieb maximal erreichen darf. Etanorm-RSY 11 von 68... -
Seite 12: Überwachungseinrichtungen
Überwachungseinrichtungen vorzusehen. Die Notwendigkeit von Überwachungseinrichtungen zur Sicherstellung der Funktion überprüfen. Weitere Informationen zu Überwachungseinrichtungen sind bei KSB zu erfragen. 2.9.4 Grenzen des Betriebsbereichs Die unter (ð Kapitel 6.2.4.1, Seite 37) angegebenen Mindestmengen beziehen sich auf Wasser und wasserähnliche Fördermedien. Längere Betriebsphasen bei diesen Mengen und den genannten Fördermedien verursachen keine zusätzliche Erhöhung... -
Seite 13: Transport/Zwischenlagerung/Entsorgung
3 Transport/Zwischenlagerung/Entsorgung 3.1 Lieferzustand kontrollieren 1. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. 2. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB oder den liefernden Händler und den Versicherer melden. 3.2 Transportieren GEFAHR Herausrutschen von Pumpe/Pumpenaggregat aus der Aufhängung Lebensgefahr durch herabfallende Teile! ▷... -
Seite 14: Lagerung/Konservierung
Korrosionsschäden führen oder bei Sauerstoffkontakt entflammen. 4. Der Pumpe muss immer eine ausgefüllte Unbedenklichkeitserklärung beigefügt werden. Angewandte Sicherungsmaßnahmen und Dekontaminierungsmaßnahmen angeben. (ð Kapitel 11, Seite 64) HINWEIS Bei Bedarf kann eine Unbedenklichkeitserklärung im Internet unter folgender Adresse heruntergeladen werden: www.ksb.com/certificate_of_decontamination Etanorm-RSY 14 von 68... -
Seite 15: Entsorgung
Medien beachten. 1. Pumpe/Pumpenaggregat demontieren. Fette und Schmierflüssigkeiten bei der Demontage sammeln. 2. Pumpenwerkstoffe trennen z. B. nach: - Metall - Kunststoff - Elektronikschrott - Fette und Schmierflüssigkeiten 3. Nach örtlichen Vorschriften entsorgen oder einer geregelten Entsorgung zuführen. Etanorm-RSY 15 von 68... -
Seite 16: Beschreibung Pumpe/Pumpenaggregat
Gehäusewerkstoff: Sphäroguss Lagerträgerausführung: Wärmeträgerausführung, Heißwasserausführung Druckstutzen-Nenndurchmesser [mm] Laufrad-Nenndurchmesser [mm] Hydraulik Einstufig Einstufig, verändert Zweistufig 4.3 Typenschild KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal Deutschland 2010 ETANORM RSY 200-400 P-No. 9971234567 000100 01 H 50 n 1488 1/min Mat.-No. -
Seite 17: Konstruktiver Aufbau
▪ Normgleitringdichtung nach EN 12756 Laufradform ▪ Geschlossenes Radialrad mit räumlich gekrümmten Schaufeln Lager Antriebsseitig: ▪ Lebensdauerfettgeschmierte Wälzlager Pumpenseitig: Drehrichtung ▪ Vom Antrieb aus gesehen im Uhrzeigersinn Antrieb ▪ KSB SuPremE ▪ Wirkungsgradklasse IE4/IE5 nach IEC TS 60034-30-2:2016 Etanorm-RSY 17 von 68... -
Seite 18: Aufbau Und Wirkungsweise
Umgebung mit einer Wellendichtung (10) abgedichtet. Die Welle ist in einem Gleitlager und einem Wälzlager (9 und 11) gelagert, die von einem Lagerträger (5) aufgenommen werden, der mit dem Pumpengehäuse und/oder dem Gehäusedeckel verbunden ist. Abdichtung Die Pumpe wird mit einer Normgleitringdichtung abgedichtet. Etanorm-RSY 18 von 68... -
Seite 19: Geräuscherwartungswerte
Der Messflächenschalldruckpegel als räumlicher Mittelwert gemäß ISO 3744 und EN 12639 gilt im Betriebsbereich der Pumpe von Q/Qopt = 0,8 bis 1,1 und kavitationsfreiem Betrieb. Für Messtoleranz und Bauspiel gilt ein Zuschlag von 1 dB bei n ≤ 1750 min⁻¹ und 3 dB bei n > 1750 min⁻¹ Etanorm-RSY 19 von 68... -
Seite 20: Aufstellung/Einbau
Das Pumpenaggregat nur horizontal aufstellen. GEFAHR Übertemperaturen durch unsachgemäße Aufstellung Explosionsgefahr! ▷ Selbstentlüftung der Pumpe durch horizontale Aufstellung sicherstellen. GEFAHR Statische Aufladung durch unzureichenden Potentialausgleich Explosionsgefahr! ▷ Auf eine leitende Verbindung zwischen Pumpe und Grundplatte achten. Etanorm-RSY 20 von 68... -
Seite 21: Fundamentaufstellung
Ausgießen der Grundplatten in Grauguss mit schwindungsfreiem Mörtel ist empfehlenswert. HINWEIS Nach vorheriger Rückfrage kann das Pumpenaggregat für einen geräuscharmen Betrieb auf Schwingungsdämpfer gesetzt werden. HINWEIS Zwischen Pumpe und Saug- bzw. Druckleitung können Kompensatoren angeordnet werden. Etanorm-RSY 21 von 68... -
Seite 22: Fundamentlose Aufstellung
▷ Ausdehnung der Rohrleitung bei Temperaturanstieg durch geeignete Maßnahmen kompensieren. ACHTUNG Falsche Erdung bei Schweißarbeiten an der Rohrleitung Zerstörung der Wälzlager (Pitting-Effekt)! ▷ Niemals bei Elektroschweißarbeiten die Pumpe oder Grundplatte für die Erdung verwenden. ▷ Stromfluss durch die Wälzlager vermeiden. Etanorm-RSY 22 von 68... - Seite 23 Abb. 9: Filter in Rohrleitung Differenzdruckmessgerät Filter HINWEIS Filter mit eingelegtem Maschendrahtnetz 0,5 mm × 0,25 mm (Maschenweite x Drahtdurchmesser) aus korrosionsbeständigem Material verwenden. Filter mit dreifachem Querschnitt der Rohrleitung einsetzen. Filter in Hutform haben sich bewährt. 5. Pumpenstutzen mit Rohrleitung verbinden. Etanorm-RSY 23 von 68...
-
Seite 24: Zulässige Kräfte Und Momente An Den Pumpenstutzen
Vakuumausgleichsleitung empfehlenswert. Für eine Vakuumausgleichsleitung gelten folgende Regeln: ▪ Die Mindestnennweite der Rohrleitung beträgt 25 mm. ▪ Die Rohrleitung mündet über dem höchsten im Behälter zulässigen Flüssigkeitsstand. Die angegebenen Werte gelten für Gusseisen mit Kugelgraphit EN-GJS-400-18-LT. Etanorm-RSY 24 von 68... -
Seite 25: Zusatzanschlüsse
Nicht oder falsch verwendete Zusatzanschlüsse (z. B. Sperrflüssigkeit, Spülflüssigkeit usw.) Verletzungsgefahr durch austretendes Fördermedium! Verbrennungsgefahr! Funktionsstörung der Pumpe! ▷ Anzahl, Abmessungen und Lage der Zusatzanschlüsse im Aufstellungs- bzw. Rohrleitungsplan und, wenn vorhanden, Beschilderung an der Pumpe beachten. ▷ Vorgesehene Zusatzanschlüsse verwenden. Etanorm-RSY 25 von 68... -
Seite 26: Einhausung/ Isolierung
Wellenversatz von Pumpe und Motor Beschädigung von Pumpe, Motor und Kupplung! ▷ Kupplungskontrolle immer nach der Aufstellung der Pumpe und dem Anschließen der Rohrleitung durchführen. ▷ Kupplungskontrolle auch bei Pumpenaggregaten, die auf gemeinsamer Grundplatte geliefert worden sind, durchführen. Etanorm-RSY 26 von 68... -
Seite 27: Pumpe Und Motor Ausrichten
Die Ausrichtung der Kupplung kann optional auch mit einem Laser geprüft werden. Dazu Herstellerdokumention des Messgeräts beachten. 5.6 Pumpe und Motor ausrichten Nach der Aufstellung des Pumpenaggregats und dem Anschließen der Rohrleitungen die Kupplungsausrichtung kontrollieren und, falls erforderlich, das Pumpenaggregat (am Motor) nachrichten. Etanorm-RSY 27 von 68... -
Seite 28: Motoren Mit Stellschraube
Offenliegende, rotierende Kupplung Verletzungsgefahr durch rotierende Wellen! ▷ Das Pumpenaggregat nur mit einem Kupplungsschutz betreiben. Wird dieser Kupplungsschutz auf ausdrücklichen Wunsch des Bestellers von KSB nicht mitgeliefert, ist er vom Betreiber beizustellen. ▷ Bei der Auswahl eines Kupplungsschutzes einschlägige Richtlinien beachten. -
Seite 29: Elektrisch Anschließen
Offenliegende, rotierende Kupplung Verletzungsgefahr durch rotierende Wellen! ▷ Das Pumpenaggregat nur mit einem Kupplungsschutz betreiben. Wird dieser Kupplungsschutz auf ausdrücklichen Wunsch des Bestellers von KSB nicht mitgeliefert, ist er vom Betreiber beizustellen. ▷ Bei der Auswahl eines Kupplungsschutzes einschlägige Richtlinien beachten. -
Seite 30: Drehrichtung Prüfen
Beschädigung der Gleitringdichtung und Leckage! ▷ Pumpe zur Drehrichtungsprüfung abkuppeln. ACHTUNG Falsche Drehrichtung von Antrieb und Pumpe Beschädigung der Pumpe! ▷ Drehrichtungspfeil an der Pumpe beachten. ▷ Drehrichtung prüfen und, falls nötig, den elektrischen Anschluss überprüfen und die Drehrichtung korrigieren. Etanorm-RSY 30 von 68... - Seite 31 1. Durch Ein- und sofortiges Ausschalten den Motor kurz anlaufen lassen und dabei die Drehrichtung des Motors beachten. 2. Drehrichtung kontrollieren. Die Drehrichtung des Motors muss mit dem Drehrichtungspfeil an der Pumpe übereinstimmen. 3. Bei falscher Drehrichtung den elektrischen Anschluss des Motors und ggf. die Schaltanlage prüfen. Etanorm-RSY 31 von 68...
-
Seite 32: Inbetriebnahme/Außerbetriebnahme
2. Pumpe und Saugleitung entlüften und mit Fördermedium füllen. Die Pumpe kann vom System her über die Zulaufleitung mit Fördermedium gefüllt werden. 3. Absperrorgan in der Saugleitung ganz öffnen. 4. Falls vorhanden, Zusatzanschlüsse (Sperrflüssigkeit, Spülflüssigkeit usw.) ganz öffnen. Etanorm-RSY 32 von 68... -
Seite 33: Endkontrolle
Fördermedien über 150 °C Bei Förderung von Fördermedien über 150 °C sicherstellen, dass vor dem Einschalten des Pumpenaggregats eine ausreichende Durchwärmung der Pumpe stattgefunden hat. Temperaturdifferenz Die Temperaturdifferenz zwischen Pumpenoberfläche und Fördermedium darf bei Inbetriebnahme 100 °C (100 K) nicht überschreiten. Etanorm-RSY 33 von 68... -
Seite 34: Einschalten
▷ Drehzahlregelung verwenden. 1. Absperrorgan in der Zulauf/Saugleitung voll öffnen. 2. Absperrorgan in der Druckleitung schließen oder leicht öffnen. 3. Motor einschalten. 4. Sofort nach Erreichen der Drehzahl Absperrorgan in der Druckleitung langsam öffnen und auf Betriebspunkt einregeln. Etanorm-RSY 34 von 68... -
Seite 35: Wellendichtung Kontrollieren
Absperrorgan offen bleiben, sofern Anlagenbedingungen und Anlagenvorschriften berücksichtigt und eingehalten werden. Bei längeren Stillstandszeiten: 1. Absperrorgan in der Saugleitung schließen. 2. Zusatzanschlüsse schließen. Bei Fördermedien, die unter Vakuum zulaufen, muss die Wellendichtung auch im Stillstand mit Sperrflüssigkeit versorgt werden. Etanorm-RSY 35 von 68... -
Seite 36: Grenzen Des Betriebsbereichs
Datenblatt HINWEIS Nach der Erstinbetriebnahme können bei fettgeschmierten Wälzlagern erhöhte Temperaturen auftreten, die auf Einlaufvorgänge zurückzuführen sind. Die endgültige Lagertemperatur stellt sich erst nach einer bestimmten Betriebszeit ein (je nach Bedingungen bis zu 48 Stunden). Etanorm-RSY 36 von 68... -
Seite 37: Schalthäufigkeit
≥ 45 % von Q Teillast Mit Hilfe der nachgenannten Berechnungsformel kann ermittelt werden, ob durch zusätzliche Erwärmung eine gefährliche Erhöhung der Temperatur an der Pumpenoberfläche auftreten kann. × × × Betriebspunkt mit dem größten Wirkungsgrad Etanorm-RSY 37 von 68... -
Seite 38: Dichte Des Fördermediums
(Öl und Fett silikonfrei, ggf. lebensmittelgerecht). Zusätzliche Angaben zur Konservierung beachten. (ð Kapitel 3.3, Seite 14) Bei Zwischenlagerung nur die flüssigkeitsberührten Bauteile aus niedriglegierten Werkstoffen konservieren. Hierzu können handelsübliche Konservierungsmittel verwendet werden. Beim Aufbringen/Entfernen die herstellerspezifischen Hinweise beachten. Etanorm-RSY 38 von 68... -
Seite 39: Wiederinbetriebnahme
Verletzungsgefahr durch bewegliche Teile oder austretendes Fördermedium! ▷ Unmittelbar nach Abschluss der Arbeiten alle Sicherheitseinrichtungen und Schutzeinrichtungen wieder fachgerecht anbringen und in Funktion setzen. HINWEIS Bei Außerbetriebnahme länger als ein Jahr sind die Elastomere zu erneuern. Etanorm-RSY 39 von 68... -
Seite 40: Wartung/Instandhaltung
▷ Arbeiten am Pumpenaggregat nur bei abgeklemmten elektrischen Anschlüssen durchführen. WARNUNG Gesundheitsgefährdende und/oder heiße Fördermedien, Hilfsstoffe und Betriebsstoffe Verletzungsgefahr! ▷ Gesetzliche Bestimmungen beachten. ▷ Beim Ablassen des Fördermediums Schutzmaßnahmen für Personen und Umwelt treffen. ▷ Pumpen, die gesundheitsgefährdende Medien fördern, dekontaminieren. Etanorm-RSY 40 von 68... -
Seite 41: Wartung/Inspektion
Arbeiten von Pumpe, Pumpenaggregat und Pumpenteilen erreichen. HINWEIS Für sämtliche Wartungsarbeiten, Instandhaltungsarbeiten und Montagearbeiten stehen der KSB-Service oder autorisierte Werkstätten zur Verfügung. Für Kontaktadressen siehe beiliegendes Anschriftenheft: "Addresses" oder im Internet unter "www.ksb.com/contact". Jegliche Gewaltanwendung im Zusammenhang mit der Demontage und Montage des Pumpenaggregats vermeiden. - Seite 42 (gemessen außen am Lagerträger) überschreiten. HINWEIS Nach der Erstinbetriebnahme können bei fettgeschmierten Wälzlagern erhöhte Temperaturen auftreten, die auf Einlaufvorgänge zurückzuführen sind. Die endgültige Lagertemperatur stellt sich erst nach einer bestimmten Betriebszeit ein (je nach Bedingungen bis zu 48 Stunden). Etanorm-RSY 42 von 68...
-
Seite 43: Inspektionsarbeiten
HINWEIS Bei Überschreiten des angegebenen Spaltspieles um mehr als 1 mm (bezogen auf den Durchmesser) die betroffenen Bauteile erneuern bzw. durch Verwendung eines Spaltringes das ursprüngliche Spaltspiel wieder herstellen. Rückfrage bei KSB erforderlich. Spaltspiele Gleitlagerung Tabelle 14: Spaltspiele Gleitlagerung in mm Größtspiel... -
Seite 44: Filter Reinigen
Luftfeuchtigkeit, staubhaltige Luft oder aggressive Industrieatmosphäre) die Lager früher kontrollieren und bei Bedarf reinigen und neu schmieren. ▪ Nach 15000 Betriebsstunden oder 2 Jahren Dauerbetrieb die Wälzlager erneuern. 7.2.4 Schmierung Gleitlager Das pumpenseitige Gleitlager wird durch das Fördermedium geschmiert und ist wartungsfrei. Etanorm-RSY 44 von 68... -
Seite 45: Entleeren/Reinigen
Heiße Oberfläche Verletzungsgefahr! ▷ Pumpenaggregat auf Umgebungstemperatur abkühlen lassen. WARNUNG Unsachgemäßes Heben/Bewegen schwerer Baugruppen oder Bauteile Personenschäden und Sachschäden! ▷ Beim Bewegen schwerer Baugruppen oder Bauteile geeignete Transportmittel, Hebezeuge, Anschlagmittel benutzen. Grundsätzlich Sicherheitsvorschriften und Hinweise beachten. (ð Kapitel 7.1, Seite 40) Etanorm-RSY 45 von 68... -
Seite 46: Pumpenaggregat Vorbereiten
Bei Schadensfällen steht der Service zur Verfügung. HINWEIS Für sämtliche Wartungsarbeiten, Instandhaltungsarbeiten und Montagearbeiten stehen der KSB-Service oder autorisierte Werkstätten zur Verfügung. Für Kontaktadressen siehe beiliegendes Anschriftenheft: "Addresses" oder im Internet unter "www.ksb.com/contact". HINWEIS Nach längerer Betriebszeit lassen sich die einzelnen Teile unter Umständen nur schlecht von der Welle abziehen. -
Seite 47: Laufrad Ausbauen
7.4.6.1 Wellenpaket aus Lagerträger ausbauen - Kohle-Gleitlagerung ü Schritte und Hinweise unter (ð Kapitel 7.4.1, Seite 45) bis (ð Kapitel 7.4.5, Seite 47) beachtet bzw. durchgeführt. ü Einschubeinheit befindet sich an sauberem und ebenem Montageplatz. 1. Muttern 920.04 lösen. 2. Lagerträger 330 aus Gehäusedeckel 161 ziehen. Etanorm-RSY 47 von 68... -
Seite 48: Wellenpaket Aus Lagerträger Ausbauen - Sic-Gleitlagerung
1. Gewindestifte 904 lösen und Lagerhülse 529.21 entfernen. 2. Gewindestifte des rotierenden Teils der Gleitringdichtung 433 (Gleitring) lösen und Gleitring von Welle ziehen. 3. Gegenringträger 476 und Nilosring 500.32 entfernen. 4. Gegenring der Gleitringdichtung 433 aus Gegenringträger 476 pressen. 5. Spritzring 412.83 entfernen. Etanorm-RSY 48 von 68... -
Seite 49: Gleitlagerbuchse Demontieren - Kohle-Gleitlagerung
Niemals Sekundenkleber (Cyanacrylatkleber) verwenden. Passstellen der einzelnen Teile vor dem Zusammenbau mit Grafit oder ähnlichen Mitteln einstreichen. Falls vorhanden, vor Beginn der Montage alle Abdrückschrauben und Ausrichtschrauben zurück drehen. Anzugsmomente Alle Schrauben bei der Montage vorschriftsmäßig anziehen. (ð Kapitel 7.6, Seite 54) Etanorm-RSY 49 von 68... -
Seite 50: Gleitlagerbuchse Montieren - Kohle-Gleitlagerung
7.5.5 Wellendichtung einbauen Gleitringdichtung Grundsätzlich ist beim Einbau der Gleitringdichtung folgendes zu beachten: einbauen ▪ Sauber und sorgfältig arbeiten. ▪ Berührungsschutz der Gleitflächen erst unmittelbar vor dem Einbau entfernen. ▪ Beschädigungen der Dichtflächen oder O-Ringe vermeiden. Etanorm-RSY 50 von 68... -
Seite 51: Gleitringdichtung Einbauen - Kohle-Gleitlagerung
2. Gegenringsitz im Gegenringträger 476 reinigen. 3. Gegenring der Gleitringdichtung 433 vorsichtig in Gegenringträger 476 einsetzen. Auf gleichmäßige Druckausübung achten. 4. Nilosring 500.32, Gegenringträger 476 mit O-Ring 412.82 montieren. 5. Rotierenden Teil der Gleitringdichtung 433 (Gleitring) auf Welle 210 schieben. Etanorm-RSY 51 von 68... -
Seite 52: Wellenpaket In Lagerträger Einbauen- Kohle-Gleitlagerung
9. Spannring 515.22, Lagerhülse 529.22, Spannring 515.21 und Tellerfeder 950.23 auf die Welle 210 schieben. 10. Dichtring 411.11 einlegen. 11. Gehäusedeckel 161 an den Lagerträger 330 montieren. 12. Muttern 920.04 befestigen, Anzugsmomente beachten. 13. Spannhülse 531 auf die Welle 210 schieben. Etanorm-RSY 52 von 68... -
Seite 53: Laufrad Einbauen
ü Beschädigte oder abgenutzte Teile gegen Original-Ersatzteile ausgetauscht. ü Dichtflächen sind gesäubert. 1. Passfeder 940.01 in die Welle 210 legen. 2. Bei KSB-Patronendichtung (4ES):: Zwischenring 509.95 einlegen. Bei KSB-Patronendichtung (4EB): Zwischenring 509 einlegen. 3. Laufrad 230.02 auf die Welle schieben. -
Seite 54: Motor Anbauen
4. Motor anklemmen (siehe Herstellerdokumentation). 7.6 Anziehdrehmomente 7.6.1 Anziehdrehmomente Pumpe 920.01 902.01 920.04 902.04 901.02 901.04 Abb. 16: Schraubenanzugsstellen Pumpe Tabelle 16: Anziehdrehmomente Teile-Nr. Benennung Gewinde Anziehdrehmomente [Nm] 901.02 Sechskantschraube 901.04 Sechskantschraube 902.01/920.01 Sechskantmutter 902.04/920.04 Sechskantmutter Sechskantmutter M20 × 1,5 M24 × 1,5 Bezüglich ungeschmierter Gewinde Etanorm-RSY 54 von 68... -
Seite 55: Anziehdrehmomente Pumpenaggregat
17,5 7.7 Ersatzteilhaltung 7.7.1 Ersatzteilbestellung Für Reserveteilbestellungen und Ersatzteilbestellungen sind folgende Angaben erforderlich: ▪ Auftragsnummer ▪ Auftragspositionsnummer ▪ Laufende Nummer ▪ Baureihe ▪ Baugröße ▪ Werkstoffausführung ▪ Dichtungscode ▪ Baujahr Bezüglich ungeschmierter Gewinde Nur bei Zwischenhülsenkupplung Etanorm-RSY 55 von 68... -
Seite 56: Empfohlene Ersatzteilhaltung Für Zweijahresbetrieb Gemäß Din 24296
○ 200-500 ○ ○ ○ ○ 250-330 ○ ○ ○ ○ ○ 250-400 ○ ○ ○ ○ ○ 250-500 ○ ○ ○ ○ 300-360 ○ ○ ○ ○ Nur bei Etanorm-RSY 125-500/2 Bei Etanorm-RSY 125-500/2 doppelte Stückzahl Etanorm-RSY 56 von 68... - Seite 57 7 Wartung/Instandhaltung Baugröße Benennung Teile-Nr. 300-400 ○ ○ ○ 300-500 ○ ○ ○ Etanorm-RSY 57 von 68...
-
Seite 58: Störungen: Ursachen Und Beseitigung
▷ Bei allen Arbeiten zur Störungsbeseitigung entsprechende Hinweise dieser Betriebsanleitung und/oder Herstellerdokumentation des Zubehörs beachten. Wenn Probleme auftreten, die nicht in der folgenden Tabelle beschrieben werden, ist Rücksprache mit dem KSB-Kundendienst erforderlich. A Zu geringer Förderstrom der Pumpe B Überlastung des Motors C Zu hoher Pumpenenddruck D Erhöhte Lagertemperatur... - Seite 59 ✘ ✘ ✘ - Lauf auf zwei Phasen defekte Sicherung erneuern elektrische Leitungsanschlüsse überprüfen - Unwucht des Rotors Laufrad reinigen ✘ Laufrad nachwuchten ✘ - Lager schadhaft erneuern ✘ ✘ ✘ zu kleiner Förderstrom Mindestförderstrom vergrößern Etanorm-RSY 59 von 68...
-
Seite 60: Zugehörige Unterlagen
932.02 932.01 500.61 411.03 412.47 902.01 515.21 920.01 502.02 515.22 502.04 950.23 230.02 230.01 502.03 502.01 529.22 545.22 411.10 902.04 920.04 525.01 940.01 903.01 411.01 Abb. 18: a) Etanorm-RSY (einströmig) b) Etanorm-RSY (zweiströmig) c) SiC-Gleitager d) Einschubeinheit Etanorm-RSY 60 von 68... - Seite 61 529.21 Lagerhülse 545.21 Lagerbuchse 561.52 Kerbstift, 903.20/.21/.85 Verschlussschraube 920.04 Sechskantmutter 920.21 Mutter Laufradmutter 940.01/.02 Passfeder 931.01 Sicherungsblech 360.02 360.02 Lagerdeckel 901.01/.02 Sechskantschraube 411.01/.03/.04/.08/.10/.11/.20/.21/.85 411.01/.03/.04/.08/.10/.11/.20/.21/.85 Dichtring 412.47 412.47 O-Ring 412.82/.83 412.82/.83 O-Ring Gleitringdichtung Gegenringträger Nur bei Etanorm-RSY 125-500/2 Etanorm-RSY 61 von 68...
- Seite 62 Scheibe 561.52 561.52 Kerbstift 901.02/.04 901.02/.04 Sechskantschraube 902.01/.04 902.01/.04 Stiftschraube 903.01/.03/.04/.08/.20/.21/.85 903.01/.03/.04/.08/.20/.21/.85 Verschlussschraube Gewindestift 920.01/.04 920.01/.04 Sechskantmutter 920.21 920.21 Mutter Laufradmutter 931.01 931.01 Sicherungsblech 932.01/.02 932.01/.02 Sicherungsring 940.01/.02 940.01/.02 Passfeder 950.23 950.23 Tellerfeder Nur bei SIC-Lagerung Etanorm-RSY 62 von 68...
-
Seite 63: Eu-Konformitätserklärung
10 EU-Konformitätserklärung 10 EU-Konformitätserklärung Hersteller: KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal (Deutschland) Hiermit erklärt der Hersteller, dass das Produkt: Etanorm-RSY KSB-Auftragsnummer: ....................▪ allen Bestimmungen der folgenden Richtlinien in ihrer jeweils gültigen Fassung entspricht: – Pumpe/Pumpenaggregat: Richtlinie 2006/42/EG "Maschinen"... -
Seite 64: Unbedenklichkeitserklärung
Folgende Sicherheitsvorkehrungen hinsichtlich Spülmedien, Restflüssigkeiten und Entsorgung sind erforderlich: ⃞ ................................................................Wir versichern, dass die vorstehenden Angaben korrekt und vollständig sind und der Versand gemäß den gesetzlichen Bestimmungen erfolgt....................................Ort, Datum und Unterschrift Adresse Firmenstempel Pflichtfelder Etanorm-RSY 64 von 68... - Seite 65 Explosionsschutz 11, 20, 26, 28, 29, 30, 32, 34, 36, 37, Sicherheitsbewusstes Arbeiten 10 40, 41, 43, 44 Spaltspiele 43 Störungen Ursachen und Beseitigung 58 Fettschmierung Intervalle 44 Filter 23, 44 Fördermedium Temperaturdifferenz 33 Dichte 38 Temperaturgrenzen 11 Förderstrom 37 Transportieren 13 Typenschild 16 Geräuscherwartungswerte 19 Gesamtzeichnung 61 Überwachungseinrichtungen 12 Gewährleistungsansprüche 7 Unbedenklichkeitserklärung 64 Gleitringdichtung 35 Unvollständige Maschinen 7 Grenzen des Betriebsbereiches 36 Etanorm-RSY 65 von 68...
- Seite 66 Stichwortverzeichnis Warmhalten 33 Warnhinweise 8 Wartung 41 Wellendichtung 17 Wiederinbetriebnahme 39 Wirkungsweise 18 Zulässige Kräfte an den Pumpenstutzen 24 Zusatzanschlüsse 25 Etanorm-RSY 66 von 68...
- Seite 68 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
