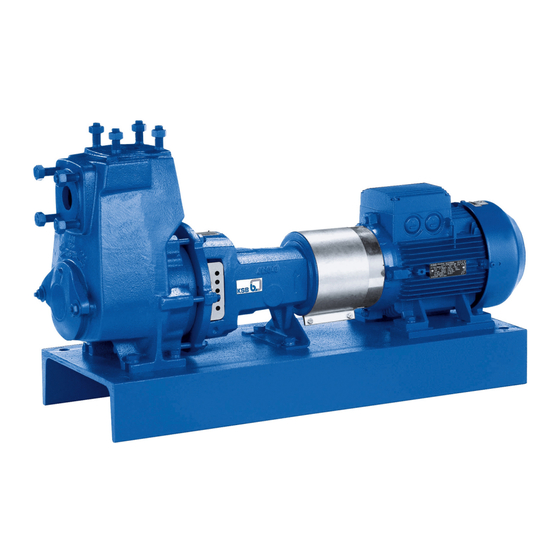

KSB Etaprime L Zusatzbetriebsanleitung
Verwandte Anleitungen für KSB Etaprime L
Inhaltszusammenfassung für KSB Etaprime L
- Seite 1 Doppelgleitringdichtung Back-to-Back-Anordnung mit Dichtungsversorgungssystem Zusatzbetriebsanleitung...
- Seite 2 Impressum Zusatzbetriebsanleitung Doppelgleitringdichtung Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 18.01.2018...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Zusatzbetriebsanleitung........................ 4 Allgemeines .............................. 4 Technische Daten.............................. 4 Wellendichtung ausbauen .......................... 4 1.3.1 Wellendichtung ausbauen - Welleneinheit 25/35................ 4 Wellendichtung einbauen .......................... 5 Dichtungsversorgungssystem........................... 6 1.5.1 Einsatz.............................. 6 1.5.2 Anschlüsse ............................ 7 1.5.3 Anforderungen an das Dichtungsversorgungssystem ............... 7 Gesamtzeichnung mit Einzelteileverzeichnis.................... 9 1.6.1 Welleneinheit 25/35.......................... 9 Doppelgleitringdichtung 3 von 12... -
Seite 4: Zusatzbetriebsanleitung
Diese Zusatzbetriebsanleitung gilt zusätzlich zur Betriebs-/ Montageanleitung. Alle Angaben der Betriebs-/ Montageanleitung müssen beachtet werden. Tabelle 1: Relevante Betriebsanleitungen Baureihe Drucksachennummer der Betriebs-/ Montageanleitung Etaprime L 2753.81 Etaprime B 2753.82 1.2 Technische Daten Konstruktiver Aufbau Die Wellenabdichtung erfolgt durch 2 belastete, einfachwirkende, drehrichtungsunabhängige Gleitringdichtungen nach EN 12756 in Back-to-back-... -
Seite 5: Wellendichtung Einbauen
1 Zusatzbetriebsanleitung 6. Bei Ausführung mit geklemmtem Gehäusedeckel: Schraube 901.98 (Lagerträgerausführung) bzw. 914.22 (Blockbauweise) lösen und entfernen. Gehäusedeckel 161 aus Einpass des Lagerträgers 330 bzw. Einpass Antriebslaterne 341 lösen. Von Welle 210 abziehen. Bei Ausführung mit geschraubtem Gehäusedeckel: Sechskantmutter 920.15 lösen. -
Seite 6: Dichtungsversorgungssystem
1 Zusatzbetriebsanleitung HINWEIS Um die Reibungskräfte beim Zusammenbau der Dichtung zu reduzieren, Wellenhülse und Sitz des stationären Rings der Gleitringdichtung mit Wasser benetzen. ACHTUNG Kontakt von Elastomeren mit Öl oder Fett Ausfall der Wellendichtung! ▷ Wasser als Montagehilfe verwenden. ▷ Niemals Öl oder Fett als Montagehilfsmittel verwenden. 2. -
Seite 7: Anschlüsse
1 Zusatzbetriebsanleitung 1.5.2 Anschlüsse 901.98 550.74 UG1385256-D01_002 Abb. 2: Anschlüsse Dichtungsversorgungssystem Tabelle 5: Anschlüsse Anschluss Benennung Größe Sperrflüssigkeit Austritt G 1/4 Sperrflüssigkeit Eintritt G 1/4 1.5.3 Anforderungen an das Dichtungsversorgungssystem Anforderung an die Beim Verlegen von Rohrleitungen oder Schläuchen darauf achten, dass keine Verlegung von Leitungen Hochpunkte entstehen oder Hochpunkte separat entlüftet werden können, um Trockenlauf an der Gleitringdichtung zu vermeiden. - Seite 8 1 Zusatzbetriebsanleitung Großanlagen Sperrmedium ▪ Ultrafiltrat (Restanteil Lösungsmittel ca. 50% des Lösungsanteils des Lacks) ▪ Sperrmedium in die Ultrafiltration zurückführen. Trübe Einbrüche der Ultrafiltration überwachen. Im Störfall den Zufluss von Ultrafiltrat zum Vorratsbehälter unterbinden. Sperrdruck ▪ Erforderlichen Sperrdruck durch eine Druckerhöhungspumpe sicherstellen. ▪...
-
Seite 9: Gesamtzeichnung Mit Einzelteileverzeichnis
1 Zusatzbetriebsanleitung 1.6 Gesamtzeichnung mit Einzelteileverzeichnis 1.6.1 Welleneinheit 25/35 411.13 720.13 400.15 902.02 920.02 433.02 400.75 433.01 932.05 411.14 720.14 UG1385256_D01_001 Abb. 3: Ausführung mit Doppelgleitringdichtung in Back-to-back-Anordnung 550.24 901.24 UG1385256_D01_004 Abb. 4: Anordnung Verdrehsicherung WE25 550.24 901.24 UG1385256_D01_005 Abb. 5: Anordnung Verdrehsicherung WE35 Teilenummer Teilebenennung Teilenummer... - Seite 12 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
