Prüfkopf anschließen
3.3 Prüfkopf anschließen
Um das USM Go für den Betrieb vorzubereiten, müssen
Sie einen Prüfkopf anschließen. Jeder GEIT-Prüfkopf
ist für das USM Go verwendbar, sofern das geeignete
Kabel zur Verfügung steht und die Prüffrequenz im ge-
eigneten Bereich liegt.
A C H T U N G
Ein falsch angeschlossener Prüfkopf hat
eine Fehlanpassung zur Folge, die zu erheb-
lichen Leistungsverlusten führen kann oder
sogar zu Verzerrungen der Echoform.
Der Prüfkopf wird an den Buchsen an der Seite des Ge-
häuses angeschlossen.
Für den Anschluss von Prüfköpfen mit nur einem Ultra-
schallschwinger (Ultraschallwandler) sind beide An-
schlussbuchsen gleichberechtigt (parallel geschaltet),
so dass es gleichgültig ist, welche der beiden Buchsen
belegt wird.
USM Go
Beim Anschluss eines S/E-Prüfkopfes (mit einem Sen-
deschwinger und einem Empfangsschwinger) oder
zweier Prüfköpfe (von denen der eine sendet und der
andere empfängt) ist auf die korrekte Zuordnung der
Anschlusskabel zu achten (siehe Symbole am Gerät):

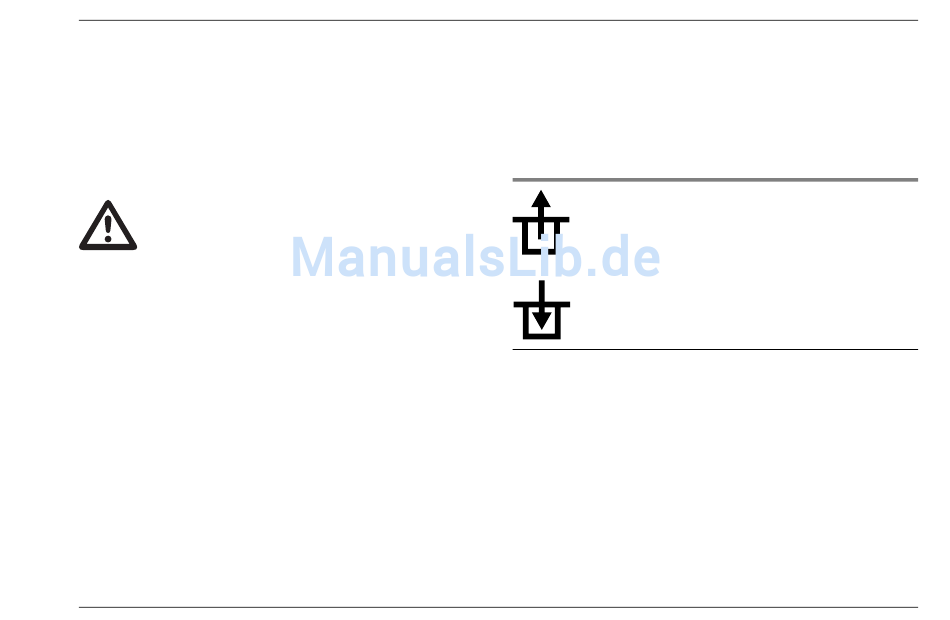

Symbol Bedeutung
Senderanschluss
Empfängeranschluss
