Blenden einstellen (Funktionsgruppen BLENDE A und BLENDE B)

MESSPUNKT

Die Schallwegmessung durch die Echoauswertung
hängt von der Wahl des Messpunktes ab.
Folgende Einstellungen sind möglich:
● SPITZE (Spitzenmessung)
Amplitudenmessung und Laufzeitmessung erfolgen
am absolut höchsten Amplitudenwert innerhalb der
Blende bei maximaler Auflösung des Geräts.
● FLANKE (Flankenmessung)
Die Amplitudenmessung erfolgt wie in SPITZE, die
Laufzeitmessung jedoch am ersten Schnittpunkt zwi-
schen Echo und Blende bei maximaler Auflösung des
Geräts.
● J-FLANK
Die Laufzeitmessung erfolgt wie in FLANKE, die Am-
plitudenmessung vor dem 1. Richtungswechsel nach
unten, wenn anschließend die Blendenschwelle noch
einmal unterschritten wird, wird ermittelt mit der ma-
ximalen Auflösung des Gerätes. Bei größeren Wer-
ten für die Funktion BEREICH kann es vorkommen,
dass mehrere Punkte zu einem zusammegefasst
werden. In diesen Fällen stimmt die Auswertung nicht
mehr mit dem gezeigten A-Bild überein.
USM Go

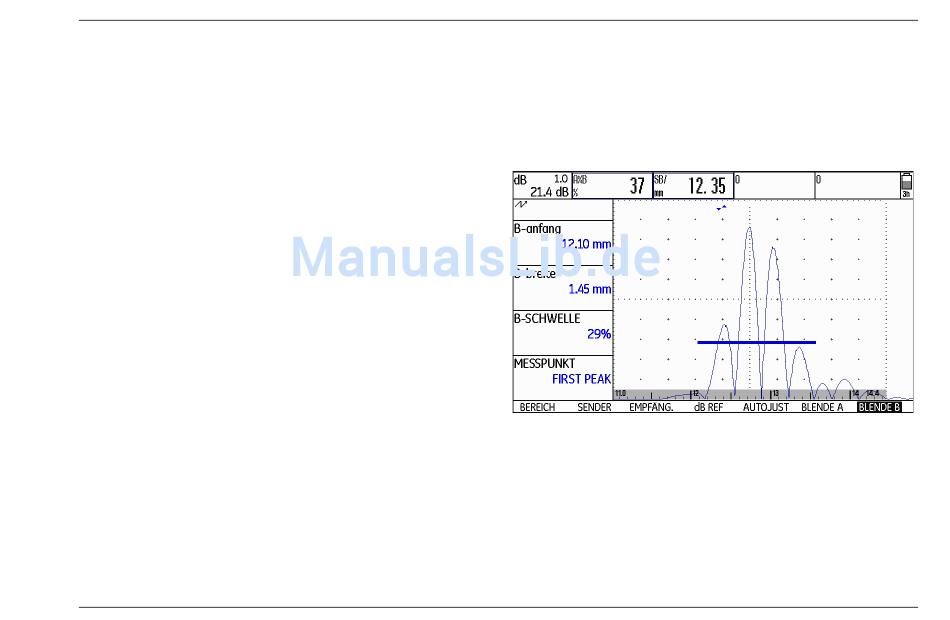

● FIRST PEAK
Die Messung erfolgt wie in J-FLANK, jedoch bei Bild-
schirmauflösung. Steht die Auswertung am darge-
stellten A-Bild im Vordergrund, so ist FIRST PEAK zu
bevorzugen.
Ausgabe 6 (02/2013)
5 Bedienung
5-25
