6 Dokumentation
– Drücken Sie kurz den Joystick (USM Go) oder die
Zentraltaste des Tastenfeldes (USM Go+), um die
Auswahl des Dateinamens abzuschließen.
– Wechseln Sie in die erste Bedienebene. Sie sehen
das A-Bild.
– Drücken Sie kurz den Joystick (USM Go) oder die
Zentraltaste des Tastenfeldes (USM Go+).

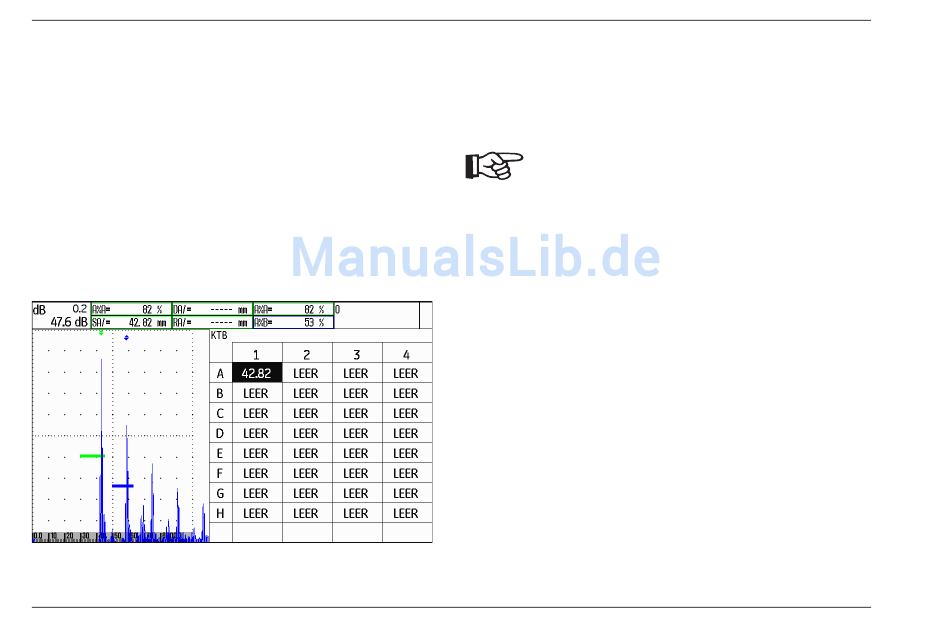

Das A-Bild wird etwas verkleinert dargestellt und rechts
daneben die Gittermatrix der gewählten Datenlogger-
Datei. Sie können jetzt Messwerte in der Gittermatrix
speichern.
6-26

Messwerte in der Gittermatrix speichern

Wenn Sie die Gittermatrix auf dem Bildschirm sehen,
können Sie Messwerte und zugehörige A-Bilder in den
einzelnen Zellen speichern.
H i n w e i s
Während die Gittermatrix zu sehen ist, sind
die meisten Funktionen für das A-Bild nicht
bedienbar (zum Beispiel die Einstellungen
der Blenden). Sie können nur die Verstär-
kung ändern.
– Koppeln Sie den Prüfkopf am ersten Messpunkt an.
Der Messwert wird sofort in der aktuell markierten
Zelle der Gittermatrix angezeigt.
– Verwenden Sie die Navigation, um eine andere Zelle
zu markieren.
– Drücken Sie kurz die untere Funktionstaste, um den
angezeigten Messwert zusammen mit dem A-Bild zu
speichern. Nach dem Speichern wechselt die Markie-
rung automatisch zur nächsten Zelle.
– Drücken Sie kurz die obere Funktionstaste, um nur
den angezeigten Messwert, ohne das A-Bild, zu spei-
chern.
Ausgabe 6 (02/2013)
Datenlogger (Option)
USM Go
