5.13 Prüfkopfwinkel bestimmen
Mit der Funktion AUTOANG können Sie den aktuellen
Schallaustrittswinkel eines Prüfkopf auf einem Ver-
gleichskörper bestimmen. Einfluss auf den aktuellen
Schallaustrittswinkel haben zum Beispiel unterschiedli-
che Materialien oder der Verschleiß der Kontaktfläche
des Prüfkopfs.
A C H T U N G
Vor Verwendung der Funktion AUTOANG ist
eine Justierung erforderlich (siehe Kapitel
5.8 USM Go justieren, Seite 5-29).
5-50
– Wechseln Sie nach der Justierung zur Funktions-
gruppe AUTOANG.

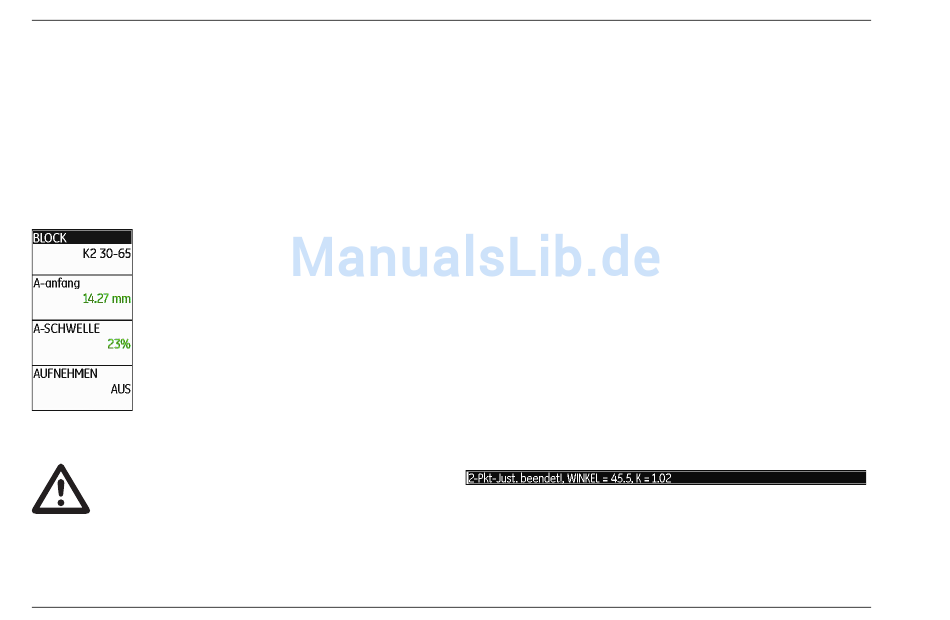

– Wählen Sie die Funktion BLOCK und drücken Sie
eine Funktionstaste, um den Bereich des Justierkör-
pers zu wählen, in dem der Nominalwert des Prüf-
kopfwinkels enthalten ist (zum Beispiel K2 30-65 für
den Nominalwert 45°).
– Verschieben Sie die Blende auf das Justierecho.
– Wechseln Sie zur Funktion AUFNEHMEN und drü-
cken Sie eine Funktionstaste, um das Justierecho
aufzunehmen.
– Züchten Sie das Echo. Hierbei hält das USM Go au-
tomatisch die Laufzeit des Echos mit der maximal
vorkommenden Amplitude fest.
– Drücken Sie eine Funktionstaste, um die Funktion
AUFNEHMEN wieder auf AUS zu stellen.
Der ermittelte Winkel wird kurz am unteren Bildschirm-
rand angezeigt.
Die Werte der letzten Messung werden automatisch in
der Funktionsgruppe WINKEL in der Funktion EIN-
SCHALLWINK. eingetragen.
