Mit EchoMax arbeiten

Das USM Go erzeugt in der Regel mehr A-Bilder pro
Sekunde (= IFF) als der Bildschirm des Gerätes darstel-
len kann (= 60 A-Bilder pro Sekunde). Die Auswahl der
angezeigten A-Bilder aus den Rohdaten erfolgt dabei
zufällig.
Bei eingeschalteter Funktion EchoMax und einer
IFF > 60 Hz analysiert das USM Go die Rohdaten und
zeigt die maximalen Amplituden an jedem der 800 Ein-
zelpunkte.
5-72
– Wechseln Sie in die zweite Bedienebene.
– Wählen Sie die Funktionsgruppe KONFIG1.

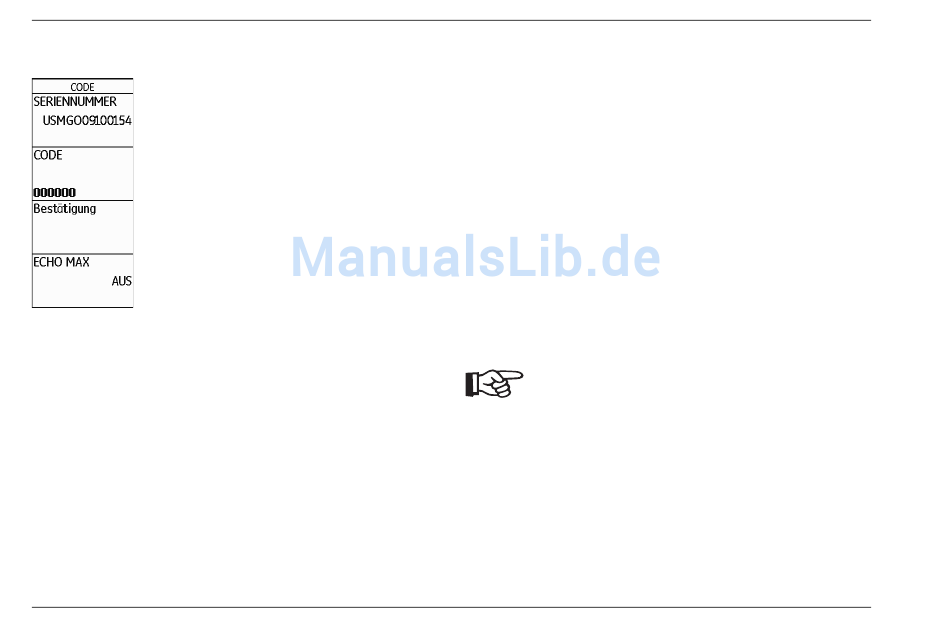

– Wählen Sie die Funktion ECHO MAX und drücken
Sie eine Funktionstaste, um die Funktion einzuschal-
ten.
Beispiel
Bei einer IFF von 1200 Hz und eingeschalteter Funktion
ECHO MAX werden 1200/60 = 20 A-Bilder als Rohda-
ten analysiert.
Die jeweils höchste Amplitude an jedem der 800 Einzel-
punkte wird als zusammengefasstes A-Bild angezeigt.
H i n w e i s
Bei einer IFF = 60 Hz und tiefer findet keine
Echomaximierung mehr statt.
