Fehlerlagenberechnung bei Winkelprüfköpfen
5.12 Fehlerlagenberechnung bei
Winkelprüfköpfen
Die Funktionen zur Einstellung der Fehlerlagenberech-
nung bei der Anwendung von Winkelprüfköpfen finden
Sie in der ersten Bedienebene in der Funktionsgruppe
AUTOJUST > WINKEL und in der zweiten Bedienebe-
ne in der Funktionsgruppe BEWERTNG in der Spalte
WINKEL.
USM Go
– Wechseln Sie ggf. in die zweite Bedienebene.
– Wählen Sie die Funktionsgruppe BEWERTNG.
Mit Hilfe dieser Funktionen werden zusätzlich zum
Schallweg S der (verkürzte) Projektionsabstand und die
wahre Tiefe des Fehlers automatisch berechnet und in
der Messzeile angezeigt.

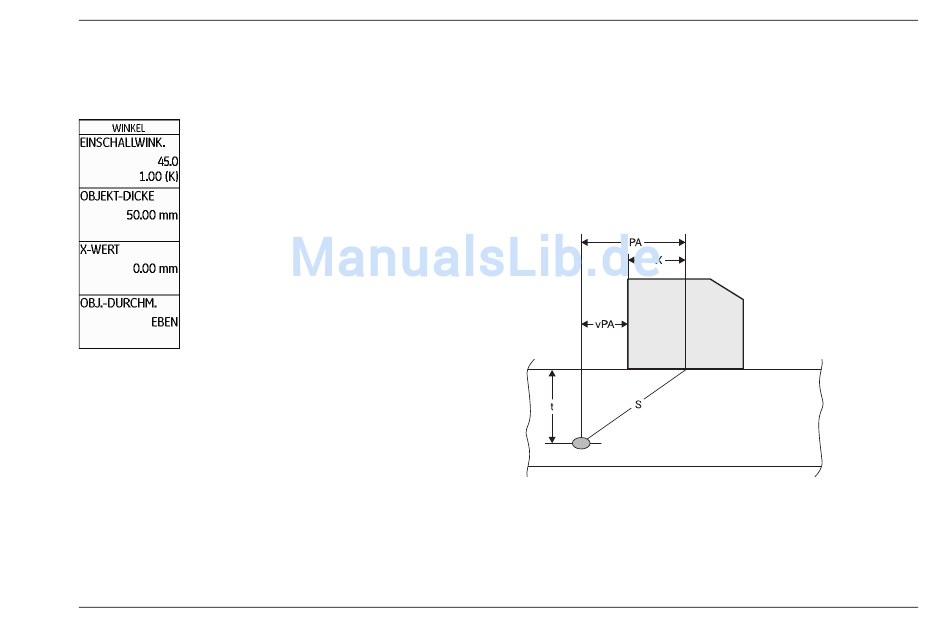

● Projektionsabstand PA
Abstand Schallaustrittspunkt zur Position des Feh-
lers, projiziert auf die Oberfläche.
