5 Bedienung

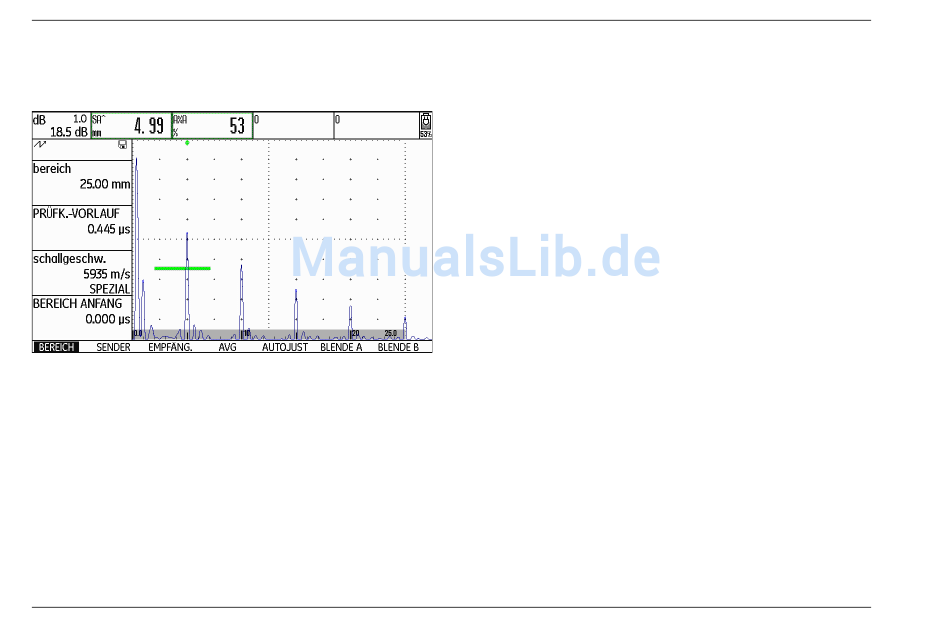

In der Funktionsgruppe BEREICH können Sie Schallge-
schwindigkeit und Prüfkopfvorlauf ablesen.
5-34
Justieren mit S/E-Prüfköpfen
S/E-Prüfköpfe werden insbesondere zur Wanddicken-
messung eingesetzt. Bei der Verwendung dieser Prüf-
köpfe sind folgende Besonderheiten zu beachten:
Umwegfehler
Bei S/E-Prüfköpfen entsteht ein v-förmiger Schallweg
vom Sender über die Reflexion an der Rückwand bis
zum Empfangswandler. Dieser Umwegfehler beein-
trächtigt die Messgenauigkeit. Sie sollten daher zur Jus-
tierung zwei Wanddicken wählen, die den erwarteten
Wanddicken-Messbereich einschließen. So kann der
Umwegfehler weitgehend korrigiert werden.
Höhere Schallgeschwindigkeit
Auf Grund des v-förmigen Umwegfehlers ergibt sich bei
der Justierung besonders bei kleinen Dicken eine höhe-
re Schallgeschwindigkeit als die des Prüfmaterials. Dies
ist typisch für S/E-Prüfköpfe und dient zur Kompensati-
on des Umwegfehlers.
Ausgabe 6 (02/2013)
USM Go justieren
