5 Bedienung

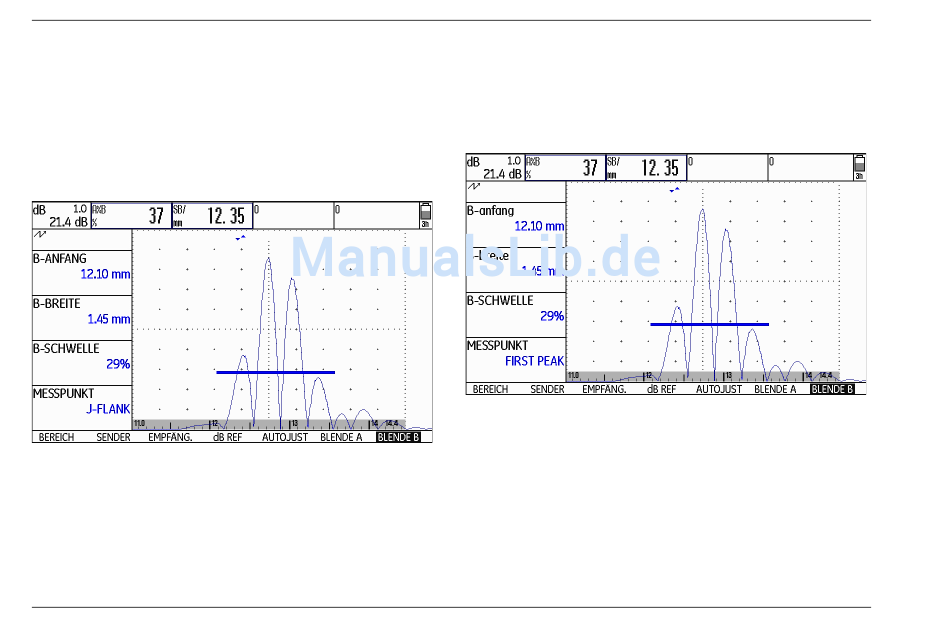

Beispiel: J-FLANK
Bei der Einstellung J-FLANK erfolgt die Schallweg-
messung am Schnittpunkt der Blendenschwelle mit der
Vorderflanke des ersten Echos und die Amplitudenmes-
sung am Maximum des ersten Echos in der Blende,
auch wenn innerhalb der Blende noch weitere, höhere
Signale vorhanden sind.
gemessener Schallweg: 12,35 mm
Amplitude: 37 %
5-56
Beispiel: FIRST PEAK
Da die Blende nach dem ersten PEAK nochmal unter-
schritten wird, zeigen J-FLANK und FIRST PEAK die-
selben Ergebnisse für A%B: 37 %
gemessener Schallweg: 12,35 mm
Amplitude: 37 %
