Distanz-Amplituden-Kurve (DAC)

AWS D1.1 in DAC/TCG

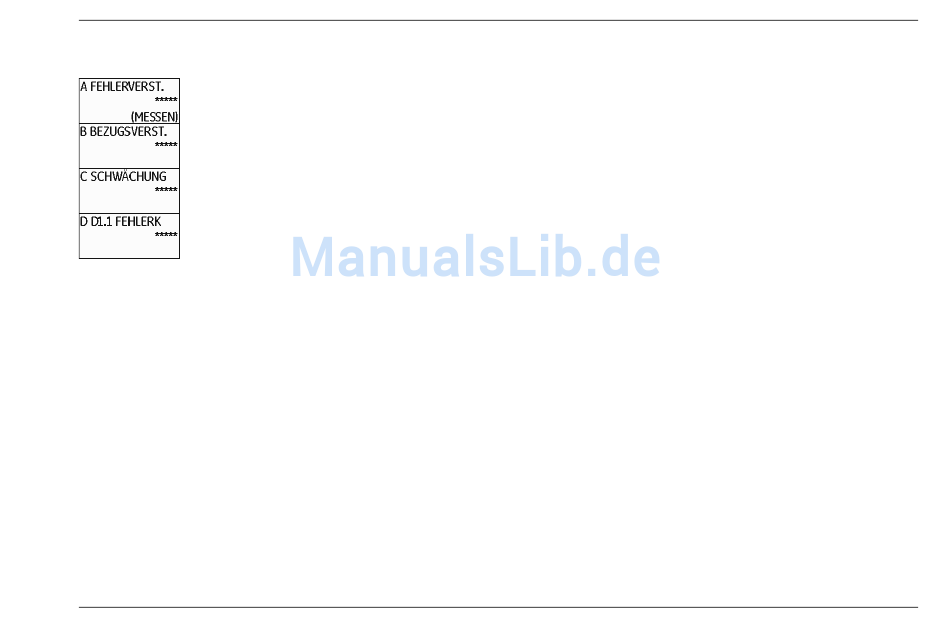

Die Funktionsgruppe AWS D1.1 steht als Zusatz zu
DAC/TCG für Winkelprüfköpfe zur Verfügung.
Mit dem 1. Referenzecho können Sie die Bezugsver-
stärkung mit der Funktion B BEZUGSVERST. einstel-
len.
Weitere Informationen zu AWS D1.1 siehe Kapitel 5.11
Klassifizierung von Schweißnähten (Funktions-
gruppe AWS D1.1), Seite 5-41.
USM Go

Empfindlichkeitskorrektur

Mit der Funktion TRANSFER-VERL. können Sie Trans-
ferverluste im Prüfmaterial kompensieren. Eine Korrek-
tur ist erforderlich, wenn Prüfobjekt und Bezugskörper
unterschiedlich beschaffene Oberflächen besitzen.
Sie müssen den Einstellwert für die Kompensation der
Transferverluste experimentell ermitteln. Die Verstär-
kung wird dabei entsprechend verändert, der Kurven-
verlauf bleibt gleich.
– Wählen Sie die Funktionsgruppe MEHRKURV.
– Wählen Sie die Funktion TRANSFER-VERL. und
drücken Sie die Funktionstasten, um den gewünsch-
ten Wert einzustellen.
