5 Bedienung

TOF in SCHICHT

Alternativ zur Anzeige eines genauen Wertes (Laufzeit
oder Entfernung) kann das USM Go nur anzeigen, in
welcher Schicht sich ein Reflektor befindet.
Dazu können Sie Schichten unterschiedlicher Tiefe (je-
doch mit gleicher Schallgeschwindigkeit) angeben. Die-
se werden automatisch durchnummeriert. Bei einge-
schalteter Funktion TOF in SCHICHT wird dann nur die
Schichtnummer angezeigt, in der sich der Fehler (zum
Beispiel Einschluss oder Ablösung) befindet.
5-80
Schichten definieren
Sie können entweder die Dicke einer einzelnen Schicht
oder die Dicken von 10 Schichten jeweils im Bereich
1,00 ... 10,0 mm definieren.

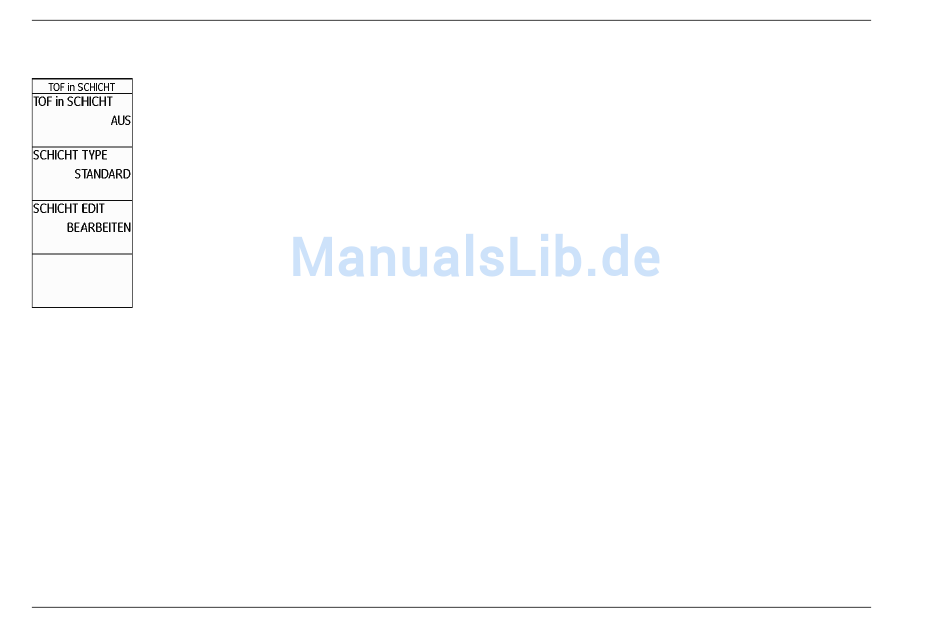

– Wechseln Sie in die zweite Bedienebene.
– Wählen Sie die Funktionsgruppe KONFIG3.
– Wählen Sie die Funktion TOF in SCHICHT und drü-
cken Sie eine Funktionstaste, um die Funktion einzu-
schalten.
– Wechseln Sie zur Funktion SCHICHT TYPE und drü-
cken Sie die Funktionstasten, um den Modus für eine
einzelne Schicht (STANDARD) oder für 10 Schichten
(SPEZIAL) auszuwählen.
– Wechseln Sie zur Funktion SCHICHT EDIT und drü-
cken Sie kurz den Joystick (USM Go) oder die Zen-
traltaste des Tastenfeldes (USM Go+), um eine oder
mehrere Schichtdicken einzustellen. Die Liste der
Schichten mit den jeweiligen Dicken wird eingeblen-
det.
– Stellen Sie mit der Navigation oder den Funktionstas-
ten die gewünschten Werte ein.
