Prüfkopfwinkel bestimmen

BLOCK

In der Funktionsgruppe BLOCK können Sie die vorge-
wählten Prüfbereiche der diversen Justierkörper able-
sen.

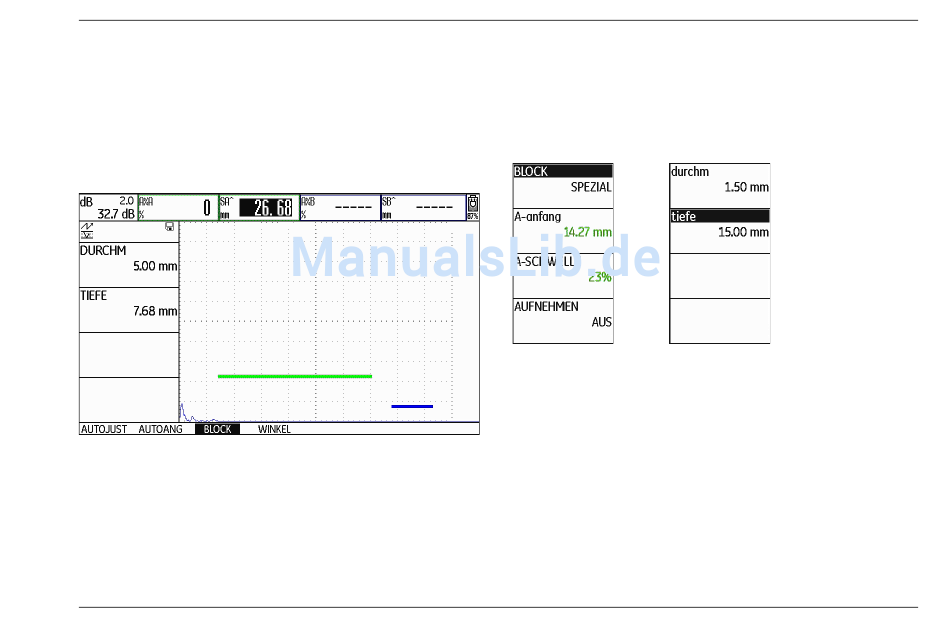

Beispiel: K2 65-75
Die Querbohrung befindet sich in einer Tiefe von
7,68 mm und hat einen Durchmesser von 5,00 mm.
USM Go
Mit der Auswahl SPEZIAL in der Funktion BLOCK
(Funktionsgruppe AUTOANG) ist es möglich, einen ei-
genen Justierkörper zu entwerfen und dessen Werte in
den Funktionen durchm und tiefe (Funktionsgruppe
BLOCK) einzutragen.
Wichtig ist hierbei, dass tiefe sich immer auf den Mittel-
punkt der Querbohrung bezieht, nicht auf die reale Re-
flexionsfläche.
Ausgabe 6 (02/2013)
5 Bedienung
5-51
