Datenlogger (Option)

Gittermatrix einschalten/ausschalten

In der Regel werden die Funktionen der Gittermatrix au-
tomatisch eingeschaltet, wenn Sie eine neue Datenlog-
ger-Datei anlegen oder eine gespeicherte Datenlogger-
Datei zur Bearbeitung oder Ansicht auswählen.
Wenn die Funktionen der Gittermatrix eingeschaltet
sind, blenden Sie in der ersten Bedienebene mit einem
kurzen Druck auf den Joystick (USM Go) oder die Zen-
traltaste des Tastenfeldes (USM Go+) die Gittermatrix
ein. Das Umschalten in die vergrößerte A-Bild-Ansicht
ist dann nicht möglich. Um wieder in die vergrößerte
A-Bild-Ansicht wechseln zu können, müssen Sie zuerst
die Funktionen der Gittermatrix ausschalten.
USM Go
Gittermatrix ausschalten
– Wechseln Sie in die zweite Bedienebene.

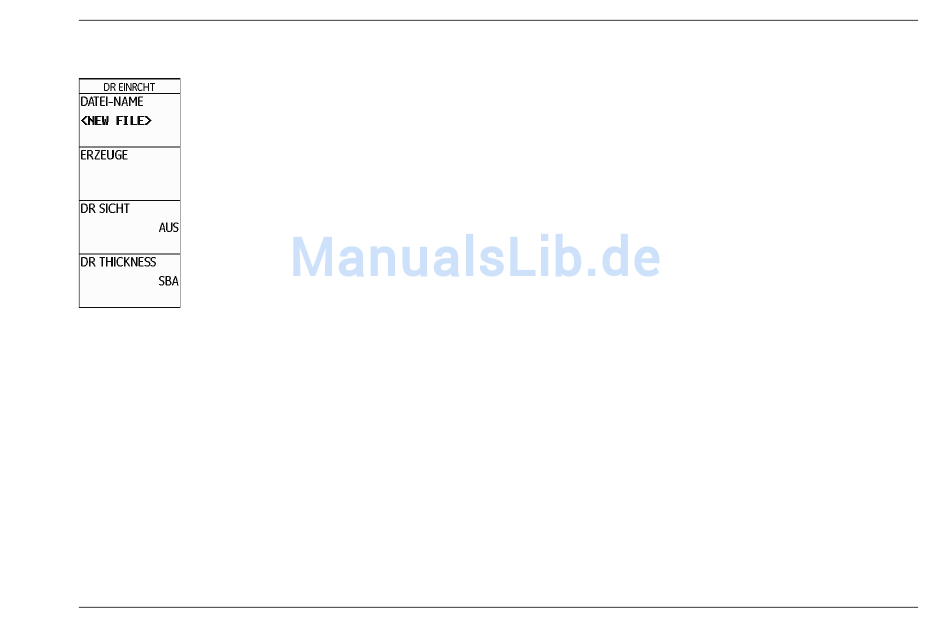

– Markieren Sie in der Funktionsgruppe DR die
Funktion DR SICHT.
– Drücken Sie eine Funktionstaste, um die Funktion auf
AUS zu stellen. Die Funktionen der Gittermatrix sind
damit ausgeschaltet.
Gittermatrix einschalten
– Wechseln Sie in die zweite Bedienebene.
– Markieren Sie in der Funktionsgruppe DR die
Funktion DR SICHT.
– Drücken Sie eine Funktionstaste, um die Funktion auf
EIN zu stellen. Die Funktionen der Gittermatrix sind
damit eingeschaltet.
Ausgabe 6 (02/2013)
6 Dokumentation
6-29
