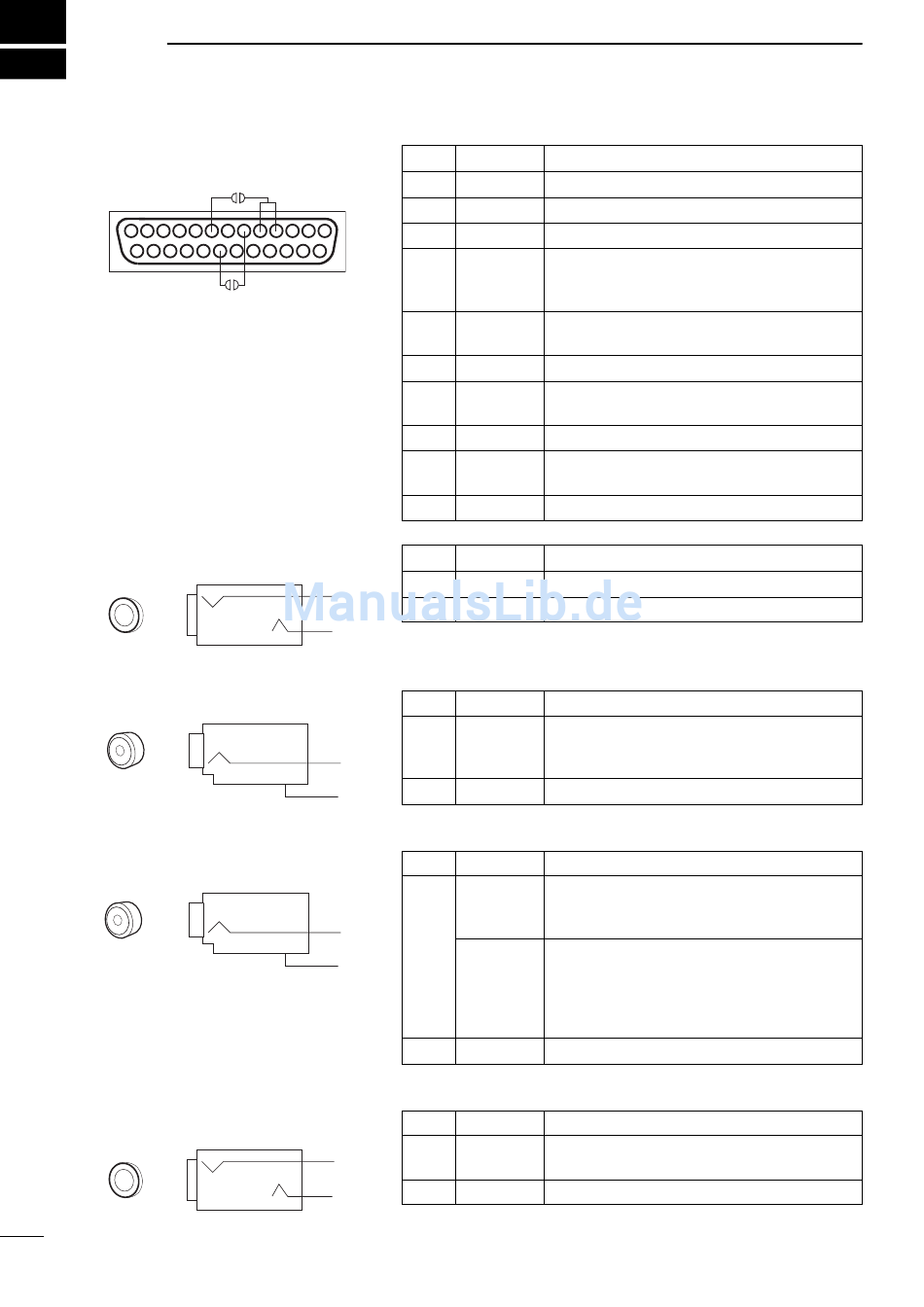

BESCHREIBUNG DER ANSCHLUSSBUCHSEN

D RS232C-Buchse
13
25
D Remote-Buchse
3,5 mm (Ø) 2-polig
D IF-OUT-Buchse
D AGC-OUT-Buchse
D Externer Lautsprecher
3,5 mm (Ø) 2-polig
33
1
14
außen
innen
innen
außen
Cinchbuchse (RCA)
innen
außen
Cinchbuchse (RCA)
außen
innen
Pin Port-Name
1
GND Masse
2 RXD Eingang für CI-V-Datenformat; +12 V/–12 V
3 TXD Ausgang für CI-V-Datenformat; +12 V/–12 V
Diese Pins intern kurzschließen.
4
RTS
Können über die interne Platine an Pin 8 (DCD)
5
CTS
angeschlossen werden (Lötbrücke).
NC; kann über die interne Platine an Pin 20 (DTR)
6 DSR
angeschlossen werden (Lötbrücke).
7 GND Masse
NC; kann über die interne Platine an Pin 4 and 5
8 DCD
(RTS/CTS) angeschlossen werden (Lötbrücke).
9–19 NC keine Verbindung
NC; kann über die interne Platine an Pin 6 (DSR)
20 DTR
angeschlossen werden (Lötbrücke).
21–25 NC keine Verbindung
Pin Port-Name
innen REMOTE Ein-/Ausgang für CI-V-Datenformat; +5 V/0 V
außen GND Masse
Pin Port-Name
Frequenz: 10,7 MHz
innen IF OUT Ausgangspegel: –60 dBm (Eingang von –50 dBm
über eine Antennenbuchse in WFM)
außen GND Masse
Pin Port-Name
Ausgangsspannung: 1 bis –2,4 V DC
AGC out
Ausgangsimpedanz: 2,2 MΩ
Ausgangspegel: 200 mV rms
innen*
(bei Mod. = 1 kHz, Hub = 3,5 kHz)
Audio detect Ausgangsimpedanz: 4,7 kΩ
• Vor der Frequenz-Deemphasis-Ebene
• Nur in FM (ohne WFM)
außen GND Masse
*Der Ausgang ist mit einem internen Jumper einstellbar (S. 16).
Pin Port-Name
Ausgangspegel: über 2 W
innen AF out
Ausgangsimpedanz: 4 bis 8 Ω
außen GND Masse
