12

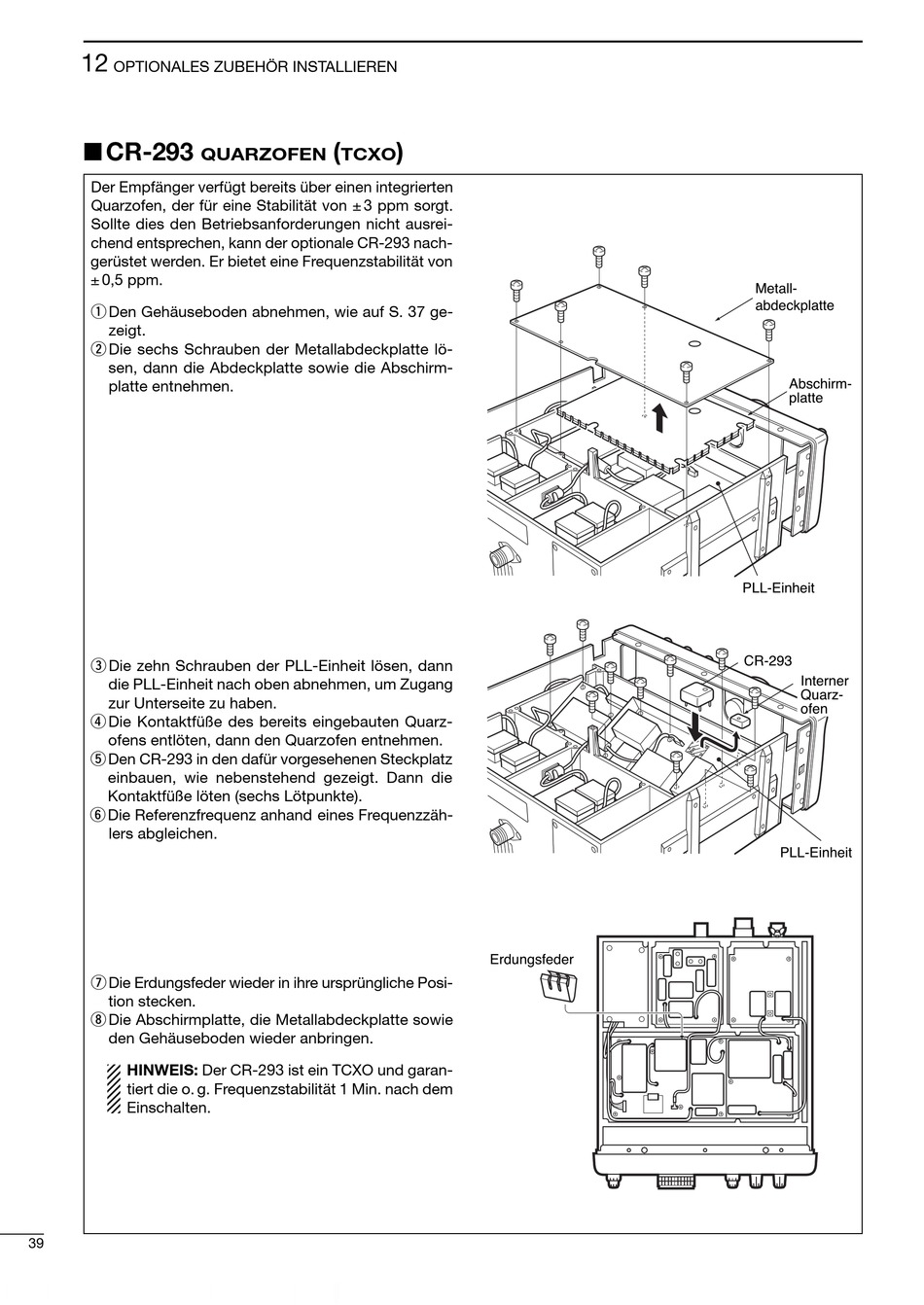

OPTIONALES ZUBEHÖR INSTALLIEREN
I CR-293
QUARZOFEN
Der Empfänger verfügt bereits über einen integrierten
Quarzofen, der für eine Stabilität von ± 3 ppm sorgt.
Sollte dies den Betriebsanforderungen nicht ausrei-
chend entsprechen, kann der optionale CR-293 nach-
gerüstet werden. Er bietet eine Frequenzstabilität von
± 0,5 ppm.
q Den Gehäuseboden abnehmen, wie auf S. 37 ge-
zeigt.
w Die sechs Schrauben der Metallabdeckplatte lö-
sen, dann die Abdeckplatte sowie die Abschirm-
platte entnehmen.
e Die zehn Schrauben der PLL-Einheit lösen, dann
die PLL-Einheit nach oben abnehmen, um Zugang
zur Unterseite zu haben.
r Die Kontaktfüße des bereits eingebauten Quarz-
ofens entlöten, dann den Quarzofen entnehmen.
t Den CR-293 in den dafür vorgesehenen Steckplatz
einbauen, wie nebenstehend gezeigt. Dann die
Kontaktfüße löten (sechs Lötpunkte).
y Die Referenzfrequenz anhand eines Frequenzzäh-
lers abgleichen.
u Die Erdungsfeder wieder in ihre ursprüngliche Posi-
tion stecken.
i Die Abschirmplatte, die Metallabdeckplatte sowie
den Gehäuseboden wieder anbringen.
HINWEIS: Der CR-293 ist ein TCXO und garan-
tiert die o. g. Frequenzstabilität 1 Min. nach dem
Einschalten.
39
(
)
TCXO
Erdungsfeder
Metall-
abdeckplatte
Abschirm-
platte
PLL-Einheit
CR-293
Interner
Quarz-
ofen
PLL-Einheit
