Beschreibung Des Bedienfelds; Frontseite, Oberseite Und; Frontseite, Oberseite Und Seiten - Icom IC-R30 Bedienungsanleitung

2

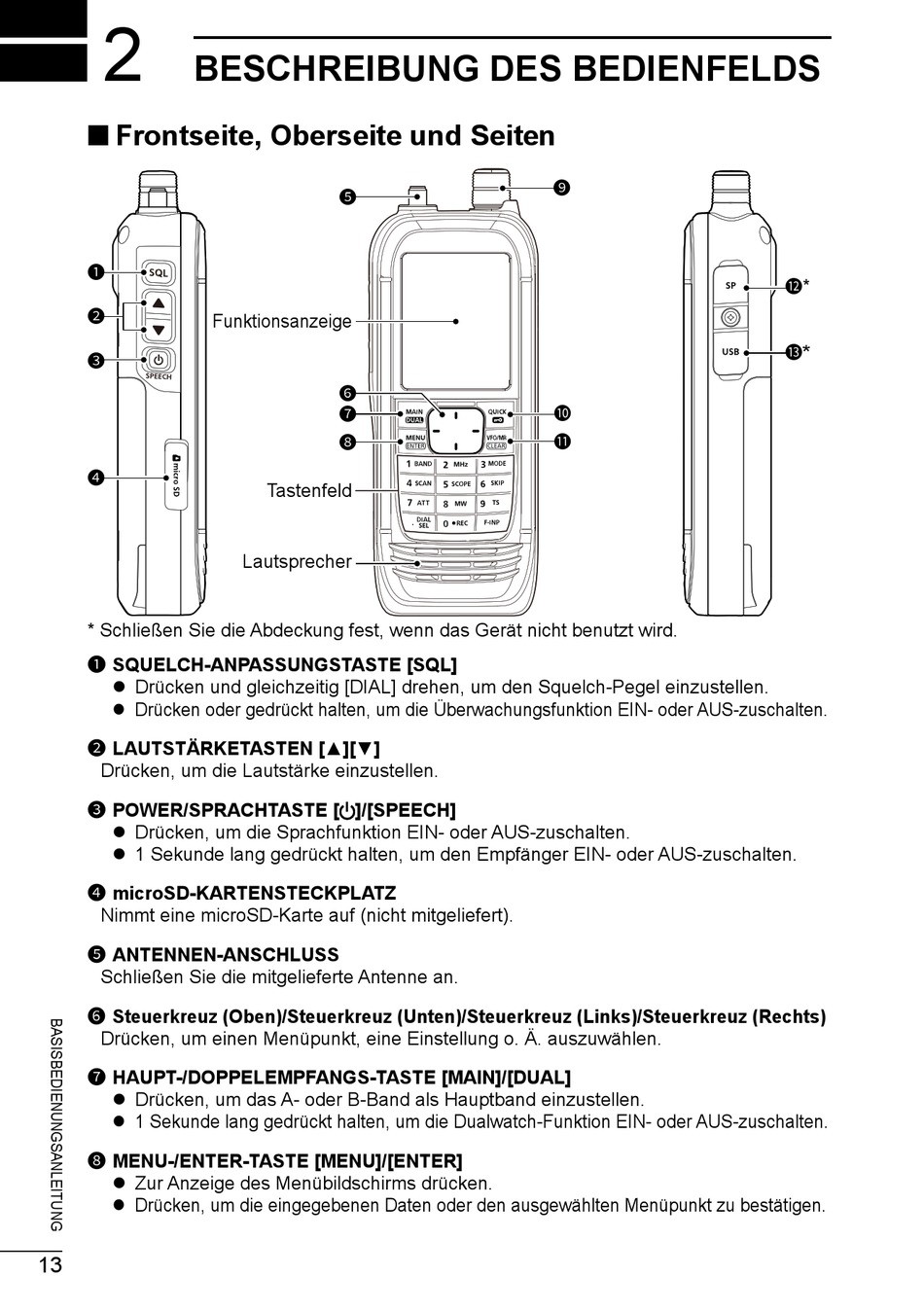

BESCHREIBUNG DES BEDIENFELDS

■ Frontseite, Oberseite und Seiten

1
2 Funktionsanzeige
3
4
* Schließen Sie die Abdeckung fest, wenn das Gerät nicht benutzt wird.
1 SQUELCH-ANPASSUNGSTASTE [SQL]
z Drücken und gleichzeitig [DIAL] drehen, um den Squelch-Pegel einzustellen.
z Drücken oder gedrückt halten, um die Überwachungsfunktion EIN- oder AUS-zuschalten.
2 LAUTSTÄRKETASTEN [▲][▼]
Drücken, um die Lautstärke einzustellen.
3 POWER/SPRACHTASTE [ ]/[SPEECH]
z Drücken, um die Sprachfunktion EIN- oder AUS-zuschalten.
z 1 Sekunde lang gedrückt halten, um den Empfänger EIN- oder AUS-zuschalten.
4 microSD-KARTENSTECKPLATZ
Nimmt eine microSD-Karte auf (nicht mitgeliefert).
5 ANTENNEN-ANSCHLUSS
Schließen Sie die mitgelieferte Antenne an.
6 Steuerkreuz (Oben)/Steuerkreuz (Unten)/Steuerkreuz (Links)/Steuerkreuz (Rechts)
Drücken, um einen Menüpunkt, eine Einstellung o. Ä. auszuwählen.
7 HAUPT-/DOPPELEMPFANGS-TASTE [MAIN]/[DUAL]
z Drücken, um das A- oder B-Band als Hauptband einzustellen.
z 1 Sekunde lang gedrückt halten, um die Dualwatch-Funktion EIN- oder AUS-zuschalten.
8 MENU-/ENTER-TASTE [MENU]/[ENTER]
z Zur Anzeige des Menübildschirms drücken.
z Drücken, um die eingegebenen Daten oder den ausgewählten Menüpunkt zu bestätigen.
13
5
6
7
8
Tastenfeld
Lautsprecher
9
10
11
*
12
*
13
