I Display - Icom IC- R8500 Bedienungsanleitung

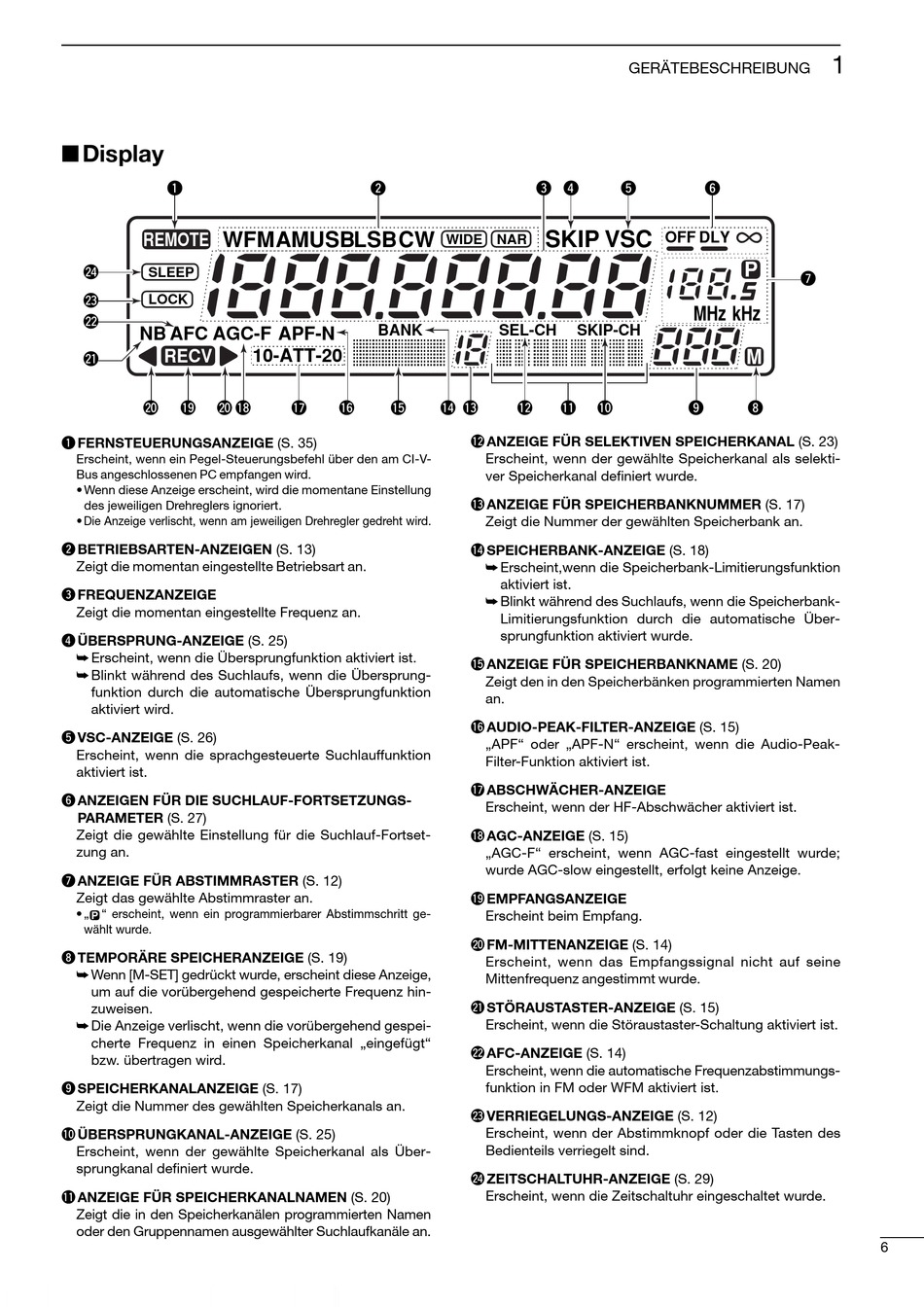

I Display

q
WFM
REMOTE
@4
SLEEP
@3
LOCK
@2
NB AFC AGC-F
RECV
@1
@0 !9 @0 !8
q FERNSTEUERUNGSANZEIGE (S. 35)
Erscheint, wenn ein Pegel-Steuerungsbefehl über den am CI-V-
Bus angeschlossenen PC empfangen wird.
• Wenn diese Anzeige erscheint, wird die momentane Einstellung
des jeweiligen Drehreglers ignoriert.
• Die Anzeige verlischt, wenn am jeweiligen Drehregler gedreht wird.
w BETRIEBSARTEN-ANZEIGEN (S. 13)
Zeigt die momentan eingestellte Betriebsart an.
e FREQUENZANZEIGE
Zeigt die momentan eingestellte Frequenz an.
r ÜBERSPRUNG-ANZEIGE (S. 25)
¯ Erscheint, wenn die Übersprungfunktion aktiviert ist.
¯ Blinkt während des Suchlaufs, wenn die Übersprung-
funktion durch die automatische Übersprungfunktion
aktiviert wird.
t VSC-ANZEIGE (S. 26)
Erscheint, wenn die sprachgesteuerte Suchlauffunktion
aktiviert ist.
y ANZEIGEN FÜR DIE SUCHLAUF-FORTSETZUNGS-
PARAMETER (S. 27)
Zeigt die gewählte Einstellung für die Suchlauf-Fortset-
zung an.
u ANZEIGE FÜR ABSTIMMRASTER (S. 12)
Zeigt das gewählte Abstimmraster an.
• „ " erscheint, wenn ein programmierbarer Abstimmschritt ge-
P
wählt wurde.
i TEMPORÄRE SPEICHERANZEIGE (S. 19)
¯ Wenn [M-SET] gedrückt wurde, erscheint diese Anzeige,
um auf die vorübergehend gespeicherte Frequenz hin-
zuweisen.
¯ Die Anzeige verlischt, wenn die vorübergehend gespei-
cherte Frequenz in einen Speicherkanal „eingefügt"
bzw. übertragen wird.
o SPEICHERKANALANZEIGE (S. 17)
Zeigt die Nummer des gewählten Speicherkanals an.
0 ÜBERSPRUNGKANAL-ANZEIGE (S. 25)
Erscheint, wenn der gewählte Speicherkanal als Über-
sprungkanal definiert wurde.
1 ANZEIGE FÜR SPEICHERKANALNAMEN (S. 20)
Zeigt die in den Speicherkanälen programmierten Namen
oder den Gruppennamen ausgewählter Suchlaufkanäle an.
w
AMUSBLSBCW
BANK
APF-N
10-ATT-20
!7 !6 !5
e r
SKIP VSC
WIDE NAR
SEL-CH SKIP-CH
!4 !3 !2 !1 !0
2 ANZEIGE FÜR SELEKTIVEN SPEICHERKANAL (S. 23)
Erscheint, wenn der gewählte Speicherkanal als selekti-
ver Speicherkanal definiert wurde.
3 ANZEIGE FÜR SPEICHERBANKNUMMER (S. 17)
Zeigt die Nummer der gewählten Speicherbank an.
4 SPEICHERBANK-ANZEIGE (S. 18)
¯ Erscheint,wenn die Speicherbank-Limitierungsfunktion
aktiviert ist.
¯ Blinkt während des Suchlaufs, wenn die Speicherbank-
Limitierungsfunktion durch die automatische Über-
sprungfunktion aktiviert wurde.
5 ANZEIGE FÜR SPEICHERBANKNAME (S. 20)
Zeigt den in den Speicherbänken programmierten Namen
an.
6 AUDIO-PEAK-FILTER-ANZEIGE (S. 15)
„APF" oder „APF-N" erscheint, wenn die Audio-Peak-
Filter-Funktion aktiviert ist.
7 ABSCHWÄCHER-ANZEIGE
Erscheint, wenn der HF-Abschwächer aktiviert ist.
8 AGC-ANZEIGE (S. 15)
„AGC-F" erscheint, wenn AGC-fast eingestellt wurde;
wurde AGC-slow eingestellt, erfolgt keine Anzeige.
9 EMPFANGSANZEIGE
Erscheint beim Empfang.
@0 FM-MITTENANZEIGE (S. 14)
Erscheint, wenn das Empfangssignal nicht auf seine
Mittenfrequenz angestimmt wurde.
@1 STÖRAUSTASTER-ANZEIGE (S. 15)
Erscheint, wenn die Störaustaster-Schaltung aktiviert ist.
@2 AFC-ANZEIGE (S. 14)
Erscheint, wenn die automatische Frequenzabstimmungs-
funktion in FM oder WFM aktiviert ist.
@3 VERRIEGELUNGS-ANZEIGE (S. 12)
Erscheint, wenn der Abstimmknopf oder die Tasten des
Bedienteils verriegelt sind.
@4 ZEITSCHALTUHR-ANZEIGE (S. 29)
Erscheint, wenn die Zeitschaltuhr eingeschaltet wurde.
GERÄTEBESCHREIBUNG
t y
OFF DLY
P
MHz kHz
M
o i
1
u
6
