Empfangsfunktionen; I Grundeinstellungen; I Betriebsart Wählen - Icom IC- R8500 Bedienungsanleitung

4

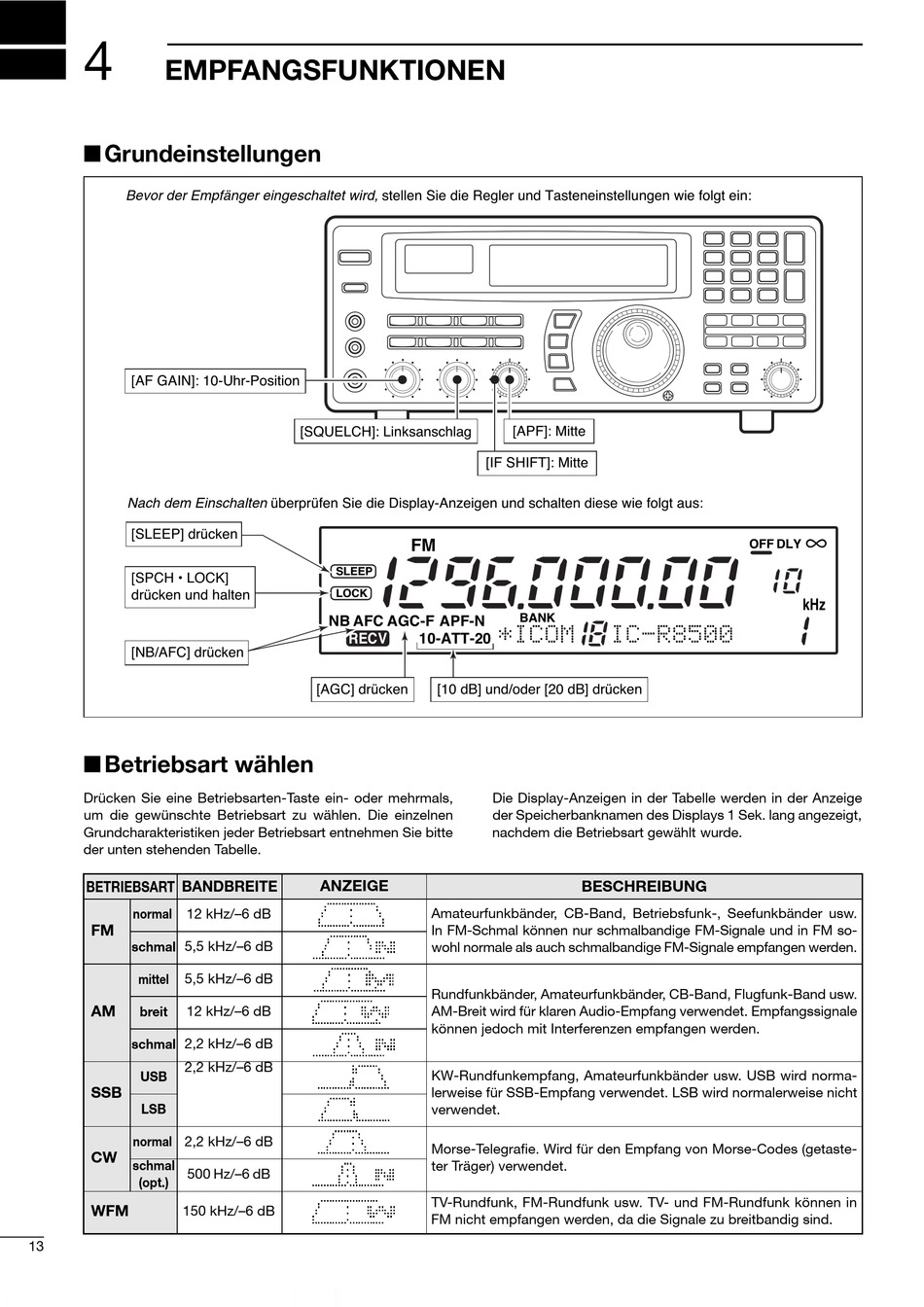

EMPFANGSFUNKTIONEN

I Grundeinstellungen

Bevor der Empfänger eingeschaltet wird, stellen Sie die Regler und Tasteneinstellungen wie folgt ein:
[AF GAIN]: 10-Uhr-Position
Nach dem Einschalten überprüfen Sie die Display-Anzeigen und schalten diese wie folgt aus:
[SLEEP] drücken
[SPCH • LOCK]
drücken und halten
[NB/AFC] drücken
I Betriebsart wählen
Drücken Sie eine Betriebsarten-Taste ein- oder mehrmals,
um die gewünschte Betriebsart zu wählen. Die einzelnen
Grundcharakteristiken jeder Betriebsart entnehmen Sie bitte
der unten stehenden Tabelle.
BETRIEBSART BANDBREITE
normal 12 kHz/–6 dB
FM
schmal 5,5 kHz/–6 dB
mittel 5,5 kHz/–6 dB
AM
breit 12 kHz/–6 dB
schmal 2,2 kHz/–6 dB
2,2 kHz/–6 dB
USB
SSB
LSB
normal 2,2 kHz/–6 dB
CW
schmal
500 Hz/–6 dB
(opt.)
WFM
150 kHz/–6 dB
13
[SQUELCH]: Linksanschlag
FM
SLEEP
LOCK
NB AFC AGC-F APF-N
10-ATT-20
RECV
[AGC] drücken [10 dB] und/oder [20 dB] drücken
ANZEIGE
Amateurfunkbänder, CB-Band, Betriebsfunk-, Seefunkbänder usw.
In FM-Schmal können nur schmalbandige FM-Signale und in FM so-
wohl normale als auch schmalbandige FM-Signale empfangen werden.
Rundfunkbänder, Amateurfunkbänder, CB-Band, Flugfunk-Band usw.
AM-Breit wird für klaren Audio-Empfang verwendet. Empfangssignale
können jedoch mit Interferenzen empfangen werden.
KW-Rundfunkempfang, Amateurfunkbänder usw. USB wird norma-
lerweise für SSB-Empfang verwendet. LSB wird normalerweise nicht
verwendet.
Morse-Telegrafie. Wird für den Empfang von Morse-Codes (getaste-
ter Träger) verwendet.
TV-Rundfunk, FM-Rundfunk usw. TV- und FM-Rundfunk können in
FM nicht empfangen werden, da die Signale zu breitbandig sind.
[APF]: Mitte
[IF SHIFT]: Mitte
BANK
*ICOM IC-R8500
Die Display-Anzeigen in der Tabelle werden in der Anzeige
der Speicherbanknamen des Displays 1 Sek. lang angezeigt,
nachdem die Betriebsart gewählt wurde.
BESCHREIBUNG
SCAN SET
∞
OFF DLY
kHz
