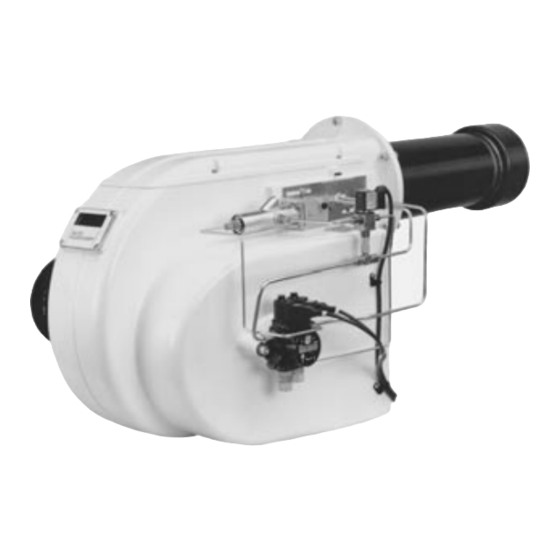

- Seite 1 Betriebsanleitung Für den autorisierten Fachmann Leichtölbrenner EK4... L-ZA Ausführungen: Basis 09/2005 - Art. Nr. 13 019 532A...
- Seite 2 Störungen ........Allgemeine Hinweise Aufstellungsort Übergabe und Bedienungsanwei- Die ELCO Leichtölbrenner der Baureihe Der Brenner darf nicht in Räumen mit sung EK4… L-ZA sind 2-stufig voll- aggressiven Dämpfen (z.B.
-
Seite 3: Übersicht
Übersicht Technische Daten Arbeitsfelder Brennertyp EK 4.100 L-ZA EK 4.160 L-ZA Technische Daten Feuerungs-Wärmeleistung ... min. 360 kW 580 kW Feuerungs-Wärmeleistung ... -
Seite 4: Abmessungen
100 = Leistungskennziffer = Heizöl Extra Leicht = zweistufig = Feuerungsautomat angebaut Brennertyp Feuerungswärmeleistung kW dø Dø Eø EK 4.100 L-ZA 360-1070 240-300* EK 4.160 L-ZA 580-1660 Spezielle Ausführungen und andere Spannungen auf Anfrage. * Langlöcher im Brennerschlussflansch, Teilkreis von...bis... Brennertyp Fø... -
Seite 5: Funktion
Funktion Funktionsbeschreibung Prinzipschema Startfunktion Umschalten auf Vollast Wird von der Anlage Wärme verlangt, Sofern von der Anlage die volle Wär- schaltet der Feuerungsautomat den meleistung verlangt wird, schaltet der Brenner automatisch ein. Feuerungsautomat den Brenner auf Motor läuft an, Zündung schaltet ein Vollast. - Seite 6 Funktion Funktionsablauf Feuerungsautomat LAL 1... Der Feuerungsautomat LAL 1… ist für Steuerung und Überwachung von stufenweise oder modulierend arbeiten- den Brennern ausgelegt. Eine ausführli- che Funktionsbeschreibung mit technischen Daten und Projektierungs- hinweisen über die Feuerungsautoma- ten siehe Technische Unterlagen LAL 1 L&G 7153 D Funktionsdiagramm 2-stufig = Startbefehl A–B = Intervall für die Flammen-...
- Seite 7 Montage Befestigung am Wärmeerzeuger Nullpunkteinstellung Elektroanschluss Befestigung am Wärmeerzeuger Kesselschauglaskühlung Zur Befestigung des Brenneranschluss- Zur Kühlung und Sauberhaltung des flansches am Wärmeerzeuger muss die Kesselschauglases kann am Anschluss Anschlussplatte nach den Massanga- 12 R ” eine Kühlleitung angeschlos- ben auf Seite 4 vorbereitet sein. Der sen werden.
- Seite 8 – Anschluss 4 Pumpentyp für Öldruckregulierung Der Öldruck wird mit dem in der Pumpe EK 4.100 L-ZA eingebauten Druckregler reguliert und ist je nach Brennerleistung zwischen 15 und 20 bar einzustellen. Der Druckreg- ler wird durch Drehen Der Schraube 6 betätigt.
-
Seite 9: Brennkopf-Einstelldaten
Brennkopf 1 Ölanschluss-Position min. Teillast 1a Ölanschluss-Position max. Vollast 2 Zündelektrode 3 Flammentopf 4 Düsenstange 5 Stauscheibenhalter 6 Düse 7 Stauscheibe Ansicht Z Brennertyp Grundeinstellmasse EK 4.100 L-ZA EK 4.160 L-ZA 09/2005 - Art. Nr. 13 019 532A... -
Seite 10: Luftregulierung
Inbetriebnahme Luftregulierung Ausführung Basis Luftregulierung, saugseitig Die Einregulierung der Verbrennungs- Teillast luft erfolgt am hydraulischen Luftklap- · Kontermutter 1 lösen penantrieb. · mit Schraube 2 Teillastluft einstellen · Kontermutter wieder anziehen Vollast · Kontermutter 3 lösen · mit Schraube 4 Vollastluft einstellen ·... -
Seite 11: Service-Hinweise
Service-Hinweise Wartung Störungen Wartung Bereitschaftsprüfung Eine Feuerungsanlage sollte einmal Bei jeder Störung ist zuerst zu prüfen, jährlich gewartet werden. Dabei sind ob die Voraussetzungen für einen ein- alle verbrennungstechnischen und luft- wandfreien Betrieb gegeben sind. hygienischen Werte zu kontrollieren und wenn nötig nachzuregulieren. 1. - Seite 12 Adresse Service-Hotline ELCO Austria GmbH 0810-400010 Aredstr.16-18 2544 Leobersdorf ELCO Belgium n.v./s.a. 02-4631902 Pontbeeklaan-53 1731 Zellik ELCOTHERM AG Sarganserstrasse 100 0848 808 808 7324 Vilters ELCO GmbH 0180-3526180 Dreieichstr.10 64546 Mörfelden-Walldorf ELCO France 18 rue des Buchillons 0450877624 74106 Annemasse ELCO-Rendamax B.V.
