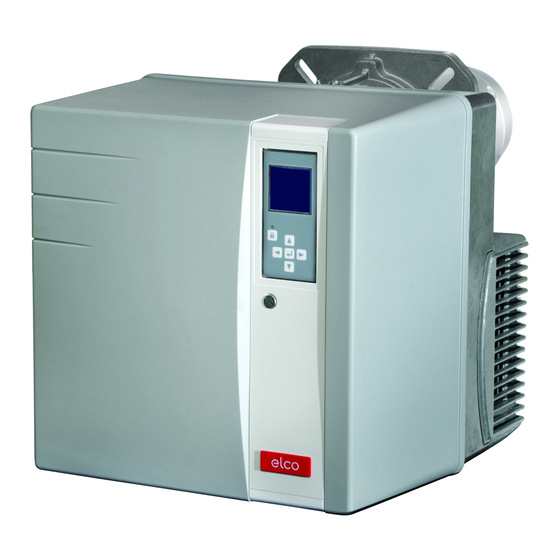

VL5.950 D
VL5.1200 D
Originalbetriebsanleitung
Für die autorisierte Fachkraft
Leichtölbrenner
Notice d'emploi
Pour l'installateur spécialiste
Brûleurs fuel
de, fr.................................. 4200 1039 2001
it, nl.................................... 4200 1039 2101
en....................................... 4200 1039 2201
de, fr, it, nl, en................... 4200 1039 1901
........................................... 4201 1006 1900
........................................... 4200 1059 6700
05/2015 - Art. Nr. 4200 1039 2001A
de
fr
Werbung
Verwandte Anleitungen für elco VL5.950 D
Inhaltszusammenfassung für elco VL5.950 D
- Seite 1 VL5.950 D VL5.1200 D Originalbetriebsanleitung Für die autorisierte Fachkraft Leichtölbrenner Notice d’emploi Pour l’installateur spécialiste Brûleurs fuel de, fr........4200 1039 2001 it, nl........4200 1039 2101 en........4200 1039 2201 de, fr, it, nl, en....4200 1039 1901 ........... 4201 1006 1900 ...........
- Seite 2 Menü Einstellung von Kontrast und Helligkeit des Displays ............27 Wichtige Hinweise Lieferumfang Wir lehnen jegliche Haftung für Die Brenner VL5.950 D und VL5.1200 D Der Brenner wird in zwei Kartons auf Schäden ab, die sich aus folgenden sind für die Verbrennung von Heizöl einer Palette geliefert: Gründen ergeben:...
- Seite 3 Übersicht Brennerbeschreibung Feuerungsautomat Display Flammenwächter Luftdruckwächter Motorschützrelais Motorschütz Gebläsemotor Pumpenmotor Zündvorrichtung Schaltfeld Y1,Y2 Magnetventile Luftklappenstellantrieb Einstellknopf Maß Y Rohre zu Düsengestänge Gehäuse Schlauchaustritt Brennerrohr Elektroanschluß (Klemmleiste) Haube Entstörknopf Befestigungsschraube der Brenner- haube Ölpumpe Luftkasten 05/2015 - Art. Nr. 4200 1039 2001A...
- Seite 4 Funktion Betriebsfunktion Sicherheitsfunktion Brennerstart Sicherheitsfunktion - Nach Wärmeanforderung durch den Eine Störabschaltung erfolgt: Kesselregler startet der Ölfeuerungs- - wenn während der Vorbelüftung ein automat den Programmablauf. Flammensignal vorhanden ist (Fremd- - Der Gebläsemotor läuft an, Luftdruck lichtüberwachung) wird geprüft. - wenn beim Start (Brennstofffreigabe) - Vorbelüftung mit geöffneter Luftklappe nach 5s (Sicherheitszeit) keine Flam- (Luftklappe ist nur bei Brennerstill-...
- Seite 5 Funktion Schaltfeld TC Funktion der Schalter des Schaltfelds Standardplätze 48x48 oder 48x96mm zur Leistungsregelung (Option) Anzeigeeinheit F10 Sicherung des TC Zwei-Stellungs-Schalter Hauptschalter des TC Aus Ein grüne Kontroll-Lampe H10 leuchtet S28 Wahl des Betriebsorts Vorortbetrieb Fernbetrieb (Option) Schaltfeld TC Alle Steuerorgane sind von außen sichtbar.
- Seite 6 Funktion Feuerungsautomat TCH 2xx Der Ölfeuerungsautomat TCH 2xx Verriegelung und Entriegelung Der Automat kann mit Hilfe des Ent- steuert und überwacht den Gebläse- störknopfes verriegelt oder entriegelt brenner. Durch den mikroprozessor- werden, vorausgesetzt der Automat gesteuerten Programmablauf ergeben steht unter Spannung. sich äußerst stabile Zykluszeiten, unab- Vor Ein- oder Ausbau des hängig von Schwankungen der Netz-...
- Seite 7 Diese sind werksseitig voreinge- • Menü zur Einstellung / stellt. Eine anlangenbe- Änderung der Stan- dingte Änderung ist nur dardkonfigurationen* in Rücksprache mit ELCO vorzunehmen. Zugangscode und Ein- stellhinweise zu den Menüs auf Anfrage. 05/2015 - Art. Nr. 4200 1039 2001A...
- Seite 8 Funktion Feuerungsautomat TCH 2xx Phasen des Programmablaufs: Schließen der Luftklappe, Betrieb in 2. Stufe keine Spannung erreichen der Zündestellung, Schließen der Luftklappe bis zur Einschalten, keine Wärmeanfor- Vorzündung und Einschalten des Schließung des Ventils 2. Stufe derung Pumpenmotors Betrieb in 1. Stufe Fremdlichtüberwachung Regelabschaltung, schließen der Wärmeanforderung...
- Seite 9 Funktion Belegungsplan 230-Volt-Anschlüsse Wärmeanfor- Thermostat Magnetventil Magnetventil Magnetventil Brennermotor Zündung derung 2. Stufe 2. Stufe 3. Stufe 1. Stufe Stecker Klemme Stromver- Motor Luftdruck- Anzeige Flammen- Fernentrie- Vorwärmer Erde Erde Ölpumpe Störung sorgung L1 wächter wächter gelung Stecker Klemme Klemme Bezeichnung...
- Seite 10 Funktion Belegungsplan Niederspannungsanschlüsse Anzeigeeinheit / PC-Schnittstelle Klemme Stecker Stecker Klemme Stellantrieb der Luftklappe Klemme Bezeichnung Stecker Klemme Bezeichnung Stecker nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt nicht belegt Stellantrieb der Luftklappe...
- Seite 11 Funktion Pumpe Bei der Pumpe handelt es sich um eine Zahnradpumpe. Sie wird über einen Ent- Sauganschluss G1/4 lüftungsfilter im Zweirohr-System Rücklaufanschluss G1/4 angeschlossen. Die Verbindung Anschluss Düsenzuleitung zwischen Öltank und Entlüftung erfolgt 1. Stufe G1/8 Anschluss Düsenzuleitung bevorzugt als Einstrangleitung. Die 2.
- Seite 12 Montage Brennermontage Vorbereitung für Montage des Brenn- Montage des Brennkopfs kopfs • Stehbolzen in die Brennerplatte/ • Brennerplatte/Kesseltür gemäß Kesseltür einschrauben und die Isola- nebenstehender Zeichnung vorbe- tionsunterlage aufsetzen. Bei reiten. Lochkreis < 260 mm vorgestanzte • Durchgangsloch mit Innendurchmes- Langlöcher der Isolationsunterlage ser a = 195mm herstellen.
- Seite 13 • Einstellung des Zündelektrodenblocks und der Stauscheibe gemäss Bild überprüfen und justieren. • Abstand Düse/Stauscheibe gemäss Bild überprüfen und justieren. VL5.950 D VL5.1200 D Die Elektroinstallation und Anschlus- Folgende Kabelquerschnitte müssen sarbeiten dürfen ausschließlich vom dabei beachtet werden : Elektrofachmann ausgeführt werden.
- Seite 14 • max. Eingangsdruck der Pumpe < 1,5 tierung und Dimensionierung von Anlagen mit Sauginstallation. Diese • max. Unterdruck an der Pumpe Richtlinie ist Bestandteil der ELCO Pla- < 0,4 bar nungsgrundlagen. • Mitgelieferte Ölschläuche an der Die Saugleitung wird bei kubischen Ölpumpe anschließen.
- Seite 15 Inbetriebnahme Luftregulierung Öldruckregulierung Luftregulierung Die Luftregulierung im Brennkopf Die Regulierung der Verbrennungsluft beeinflusst neben dem Luftdurchsatz erfolgt an zwei Stellen: auch die Mischzone und den Luftdruck • druckseitig über den Öffnungsspalt im Brennerrohr. Drehen der zwischen Stauscheibe und Bren- Stellschraube A nerrohr - nach rechts: mehr Luft - nach links: weniger Luft...
- Seite 16 Einstellmenü. Auf dem Display werden die Werksvoreinstellungen für die verschiedenen Luftklappen- positionen angezeigt (hier als Beispiel: VL5.950 D). Folgende Luftklappenposi- tionen sind dargestellt: Es erscheint die Menü-übersi- - Zündstellung (hierauf ist der cht, wobei das Menü zur Eins- Cursor bei Öffnung des...
- Seite 17 Inbetriebnahme Voreinstellung ohne Flamme Allgemeine Hinweise vor Brennerstart Menü Einstellung ohne Flamme beenden Wurden alle Stellantriebspositionen gemäß gewünschter Voreinstellung festgelegt, kann jetzt zum nächsten Abschnitt der Inbetriebnahme - «Einstellung mit Flamme» - weitergeschaltet werden. Hierzu Cursor in der untersten Displayzelle auf das Symbol plazieren und durch Taste bestätigen.
- Seite 18 Inbetriebnahme Einstellung mit Flamme - Solange keine Wär- Luftklappe fährt in Zünd- meanforderung vom stellung. Kessel vorliegt, bleibt der Brenner im Bereitschafts- modus. Es besteht noch die Möglich- keit, zum vorhergehenden Einstellmenü «Voreinstellung ohne Flamme» zurückzu- kehren. Hierzu Cursor auf Symbol platzieren und mit Taste...
- Seite 19 Inbetriebnahme Einstellung mit Flamme Einstellung 1. Stufe Wurde die Flamme erkannt und stabilisiert schaltet der Feuerungsautomat nach der Regelfrei- gabe auf die 1. Stufe. - Je nach gewünschter Leistung den Öldruck für die 1. Stufe mit Hilfe des Reglers 6 an der Pumpe einstellen.
- Seite 20 Inbetriebnahme Einstellung mit Flamme Betriebsmodus Menü «Einstellung mit Flamme» beenden Die Einstellung des Brenners kann nun abgeschlossen werden. Bei Bedarf besteht aber die Möglichkeit, jeden einzelnen Einstellwert nochmals zu korrigieren. Hierzu den Cursor mit den Tasten oder auf den nochmals zu korrigierenden Wert platzieren. Ansonsten bestehen jederzeit folgende Möglichkeiten, das Menü...
- Seite 21 Inbetriebnahme Einstellung Luftdruckwächter Speichern der Einstelldaten in der Anzeigeeinheit Einstellung Luftdruckwächter • Druckmeßgerät installieren, dazu T-Stück in Druckleitung einbauen. • Brenner in Betrieb 1. Stufe nehmen. • Schaltpunkt ca. 15% unterhalb des jetzt vorhandenen Auslösedruckes einstellen. Speichern der Einstelldaten in der Anzeigeeinheit Wurde der Einstellvorgang des Brenners erfolgreich zu Ende geführt, sind im Feuerungsautomaten die Positionen des Stell- antriebs für alle Betriebszustände fixiert.
- Seite 22 Service Wartung Wartungsarbeiten an Kessel und Im Zuge der jährlichen Brenner- Bauteile des Brenners, gegebenen- wartung empfohlene Arbeiten: falls Behebung von Schäden Brenner dürfen ausschließlich von - Probelauf des Brenners, Eingangs- - Kontrolle des Brennerstarts einem geschulten Heizungsfachmann messung - bei eingeschaltetem Brenner Kontrolle durchgeführt werden.
- Seite 23 Service Wartung Austausch des Flammrohrs • Luftkasten 113 entfernen (4 Für diesen Eingriff muss entweder die Schrauben T), reinigen und in Feuerraumtür geöffnet oder der Brenner umgekehrter Reihenfolge wieder ausgebaut werden. montieren. - Variante 1 - Zugang über die Feuer- •...
- Seite 24 Service Störungsbeseitigung Ursachen und Beseitigung von Sicherheitsrelevante Komponenten Störungen dürfen nicht repariert werden sondern Im Falle einer Störung müssen die müssen durch Ersatzteile mit iden- Voraussetzungen für den Normalbetrieb tischer Teilenummer ersetzt werden. überprüft werden: Ausschließlich Originalersa- Ist die Stromversorgung gewähr- tzteile verwenden....
- Seite 25 Service Störungsbeseitigung Menü Stördiagnose Symbol Störung Ursache Beseitigung Brenner startet und schaltet keine Flamme nach Ablauf Ölstand im Tank kontrollieren. nach Öffnen der Magnetven- der Sicherheitszeit Gegebenenfalls Tank auffüllen. tile ab. Ventile öffnen. Öldruck und Funktionstüchtigkeit von Pumpe, Kupplung, Filter und Magnetventil kontrollieren. Zündkreis, Elektroden und ihre Einstellungen kontrollieren.
- Seite 26 Service Menü Betriebsstatistik Menü Betriebsstatistik Für den Zugang zum Menü Statistik beliebigen Knopf drücken, während der Brenner in Betriebs- bereitschaft, in Betrieb oder in Störung ist. Während des Brennerstarts kann das Menü Stördia- gnose nicht aufgerufen werden. Es erscheint die Menüübersicht. Mit den Tasten oder Cursor auf Symbol für Menü...
- Seite 27 Service Menü Betriebsstatistik Menü Einstellung von Kontrast und Helligkeit des Displays - Anzahl Störungen - Anzahl Störungen «Keine Ruhestellung «Ölvorwärmer» Luftdruckwächter» - Anzahl Störungen «Luftdruckwächter schließt nicht bei Brenneranlauf» • Mit der Taste Menü - Anzahl Störungen verlassen. «Abfall Luftdruckwächter während Brennerbetrieb»...
- Seite 28 Menu pour le réglage de la luminosité et du contraste de l’écran...........53 Mise en garde puissances. Toute autre utilisation doit Nous déclinons toute responsabilité Les brûleurs VL5.950 D et VL5.1200 D faire l’objet d’une demande en ce qui concerne les dommages sont conçus pour la combustion de fuel d’autorisation auprès d’ELCO.
- Seite 29 Aperçu Description du brûleur Coffret de commande et de sécurité Afficheur Détecteur de flamme Manostat d’air Relais thermique Relais / moteur Moteur du ventilateur Moteur de la pompe Allumeur Tableau de commande Y1,Y2 Electrovannes Servomoteur du volet d’air Bouton de réglage de la cote Y Tubes vers la ligne de gicleur Carter Sortie des flexibles...
- Seite 30 Fonction Fonction d’exploitation Fonction de sécurité Démarrage du brûleur - A une certaine position du volet d’air (réglable), la vanne - Après la demande de chaleur par le électromagnétique du deuxième régulateur de la chaudière, le coffret gicleur s'ouvre. de commande et de sécurité fait Le volet d'air continue à...
- Seite 31 Fonction Tableau de commande TC Fonctions du tableau de commande Emplacements normalisés 48x48 ou 48x96 mm pour installer un régulateur de puissance (option) Afficheur F10 Fusible du TC Interrupteur deux positions Interrupteur général du TC Hors tension Sous tension voyant vert H10 allumé S28 Choix du lieu de commande...
- Seite 32 Fonction Coffret de sécurité TCH 2xx Le coffret de commande et de sécurité Verrouillage et déverrouillage fuel TCH 2xx commande et surveille le Le coffret peut être verrouillé au moyen brûleur à air soufflé. Grâce à la du bouton de déverrouillage commande du déroulement du déverrouillé...
- Seite 33 Toute modification sur • menu pour le réglage / site ne doit être la modification des effectuée qu’après configurations consultation d’’ELCO. standard* Le code d’accès et les consignes de réglage de ces menus sont disponibles sur demande.
- Seite 34 Fonction Coffret de sécurité TCH 2xx Phases du cycle de fonctionnement : Préventilation Ouverture du volet d’air, jusqu’à atteindre la position d’ouverture de Absence de tension Fermeture du volet d’air, arrivée ème la vanne 2 allure en position d’allumage, Mise sous tension, pas de ème Fonctionnement en 2 allure...
- Seite 35 Fonction Schéma d’affectation des bornes Raccordements 230 Volts Thermostat Electrovanne Electrovanne Demande Electrovanne Moteur du brûleur Allumage 2ème allure 3ème allure 2ème all de chauffe 1re allure Connecteur Borne Alimentation Manostat Affichage Contrôle de Déverrouillage Moto-pompe Réchauffeur Terre Terre défaut électrique L1 flamme d’air...
- Seite 36 Fonction Schéma d’affectation des bornes Raccordements basse tension Afficheur-Interface PC Borne Connecteur Connecteur Borne Servomoteur du volet d’air Borne Désignation Connecteur Borne Désignation Connecteur Non utilisé Non utilisé Non utilisé Non utilisé Non utilisé Non utilisé Non utilisé Non utilisé Non utilisé...
- Seite 37 Fonction Pompe La pompe est à engrenages. Elle doit être raccordée en bitube via un filtre de Raccord d’aspiration G 1/4 dégazage. Pour le raccordement entre Raccord de refoulement G 1/4 la citerne de fuel et le filtre de dégazage, Raccord tube pompe /...
- Seite 38 Montage Montage du brûleur Préparation de la façade de la Montage de la tête de combustion chaudière • Visser les goujons dans la plaque de • Préparer la plaque de fixation du fixation du brûleur / la porte de la brûleur / la porte de la chaudière chaudière et placer le joint d'isolation.
- Seite 39 • Vérifier et ajuster selon l’image la cote entre les gicleurs et l’anneau de flamme. VL5.950 D VL5.1200 D L'installation électrique et les travaux A cet effet, respecter les sections de de raccordement doivent être conducteur suivantes : réalisés exclusivement par un...
- Seite 40 • Dépression max. sur la pompe Cette directive fait partie intégrante des < 0,4 bar. bases de planification de ELCO. La • Raccorder les flexibles sur la pompe. crépine d’aspiration ne doit pas se • Veiller à réaliser correctement le trouver à...
- Seite 41 Mise en service Réglage de l’air Réglage de la pression fuel Réglage de l’air Le réglage de l’air dans la tête de Le réglage de l’air de combustion est combustion influence, outre le débit réalisé en deux endroits : d’air, également la zone de mélange et •...
- Seite 42 L’écran affiche les apparaît : préréglages d’usine pour les différentes positions du volet d’air (ici par exemple: pour un VL5.950 D). Les positions suivantes du volet d’air sont présentées: - position d’allumage (à l’ouverture du menu, le La vue d’ensemble des menus curseur se place sur cette s’affiche, et le menu de...
- Seite 43 Mise en service Préréglage sans flamme Consignes générales avant le démarrage du brûleur Fin du menu de préréglage sans flamme Lorsque toutes les positions du servomoteur ont été déterminées en fonction des réglages souhaités, il est alors possible de passer à la section suivante de la mise en service - «Le réglage à...
- Seite 44 Mise en service Réglage à la flamme - Si la demande de chauffe Le volet d’air se place en de la chaudière n’est pas position d’allumage. présente, le brûleur reste en attente. Dans ce cas, il est encore possible de revenir au menu de réglage précédent «Préréglage sans flamme».
- Seite 45 Mise en service Réglage à la flamme Réglage de la 1ère allure Si la flamme a été détectée et stabilisée, le coffret place le brûleur en 1ère allure dès qu’il reçoit l’autorisation de régulation. - Régler la pression fuel pour la 1ère allure en fonction de la puissance souhaitée, à l’aide du régulateur 6 sur la pompe.
- Seite 46 Mise en service Réglage à la flamme Mode de fonctionnement Clôture du menu «Réglage à la flamme» Le réglage du brûleur peut alors se terminer. Si besoin, il est toutefois possible de corriger de nouveau chacune des valeurs de réglage. Pour cela, placer le curseur sur la valeur à modifier, à l’aide des touches Sinon, à...
- Seite 47 Mise en service Réglage du manostat d’air Stockage des données de réglage dans l’afficheur Réglage du manostat d’air • Installer un appareil de mesure de pression. Pour cela, installer un raccord en T dans le tube d’air. • Mettre le brûleur en fonctionnement en ère allure.
- Seite 48 Maintenance Entretien Les travaux d’entretien sur la chaudière Travaux recommandés dans le cadre électriques du brûleur ; élimination et sur le brûleur ne doivent être exécutés de l’entretien annuel du brûleur : des dommages, le cas échéant exclusivement que par un chauffagiste - Essai du brûleur, mesure à...
- Seite 49 Maintenance Entretien Remplacement du tube de flamme Nettoyage du capot Pour cette intervention, il est nécessaire • Ne pas utiliser de produit chloré ou soit d’ouvrir la porte du foyer, soit de abrasif. démonter le brûleur. • Nettoyer le capot avec de l’eau et un - Variante 1 - Accès par la porte du produit de nettoyage.
- Seite 50 Maintenance Elimination des défauts Causes et élimination des défauts Aucun composant important sur le plan En cas de dérangement, les conditions de la sécurité ne doit être réparé ; ces de fonctionnement normal doivent être composants doivent être remplacés par vérifiées : des pièces portant la même référence.
- Seite 51 Maintenance Elimination des défauts Menu de diagnostic des défauts Symbole Constats Causes Remèdes Le brûleur démarre et s’arrête Absence de flamme à la fin du Vérifier le niveau de fuel dans la citerne. après l’ouverture des temps de sécurité. Eventuellement remplir la citerne. électrovannes Ouvrir les vannes.
- Seite 52 Maintenance Menu des statistiques de fonctionnement Menu des statistiques de fonctionnement Pour accéder au menu des statistiques de fonctionnement, appuyer sur n’importe quelle touche, lorsque le brûleur est prêt à fonctionner, lorsque le brûleur est en fonctionnement, ou qu’il est en sécurité.
- Seite 53 Maintenance Menu des statistiques de fonctionnement Menu pour le réglage de la luminosité et du contraste de l’écran - Nombre de défauts «Manostat d’air - Nombre de défauts soudé» «réchauffeur de fuel» - Nombre de défauts «Manostat d’air ne se ferme pas pendant le fonctionnement»...
