Längenmesstaster
APCIe-/APCI-3701, APCI-3702
4 Längenmesstaster
In diesem Kapitel werden die Eigenschaften der verschiedenen Längenmesstaster näher erläutert. Dies
soll Ihnen dabei helfen, den richtigen Messtaster für Ihren Messaufbau zu finden und evtl. auftretende
Messfehler im Vorfeld zu erkennen und zu umgehen.
4.1 Induktive Messtaster
Induktive Messtaster dienen zur genauen Messung eines definierten Abstands. Sie sind Abstands-/
Spannungs-Sensoren, deren Ausgangsspannung sich linear zum beweglichen magnetischen
Kerngehäuse (Ferrite) verhält.
Das magnetische Kerngehäuse bewegt sich geradlinig in einem Transformator. Dieser besteht aus einer
zentralen primären Spule und zwei externen sekundären Spulen, die sich zylindrisch umwickeln.
Die primäre Spule wird von dem Power-Buffer mit einer AC-Spannungsquelle versorgt. Die sekundäre
Spannung ist von der Position des magnetischen Kerngehäuses abhängig.
4.1.1 Halbbrücken-Messtaster (Half-Bridge)
Ein Halbbrückenmesstaster besteht aus zwei Induktionsspulen (Wicklungen). Diese werden mit zwei
Sinus-Spannungen, d. h. einer positiven und einer negativen Oszillatorspannung direkt gespeist.
Ein Messbolzen bewegt sich mit einem ferromagnetischen Kern an den Spulen vorbei. Dieser Kern
verändert je nach Lage die Spannungen in den beiden Spulen. Der Messbolzen fungiert demnach wie
ein variabler Spannungsteiler. Die Spannungsänderung an den Spulen ergibt das auszuwertende
sinusförmige Messsignal.

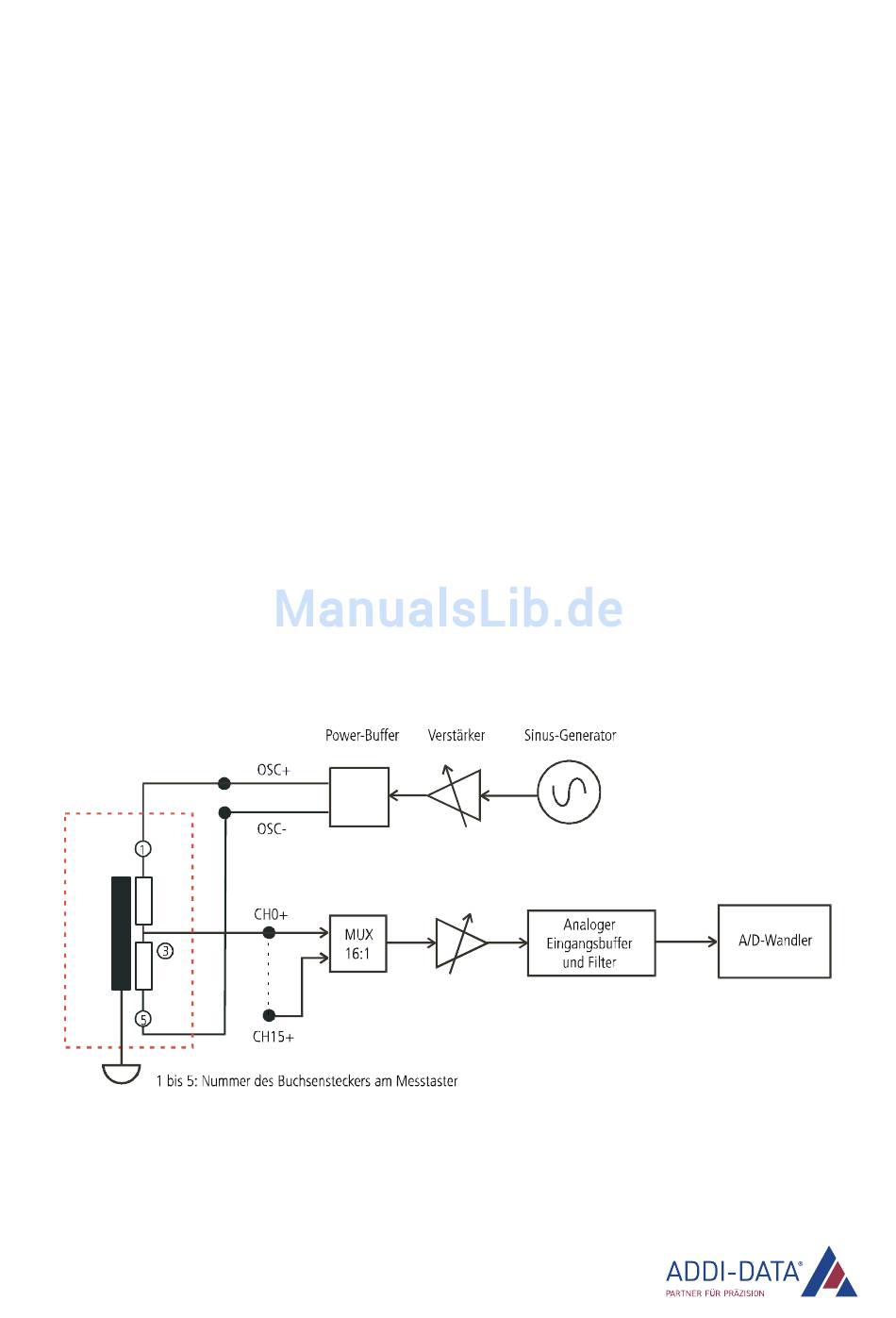

Abb. 4-1: Halbbrücken-Messtaster
