Funktionsbeschreibung

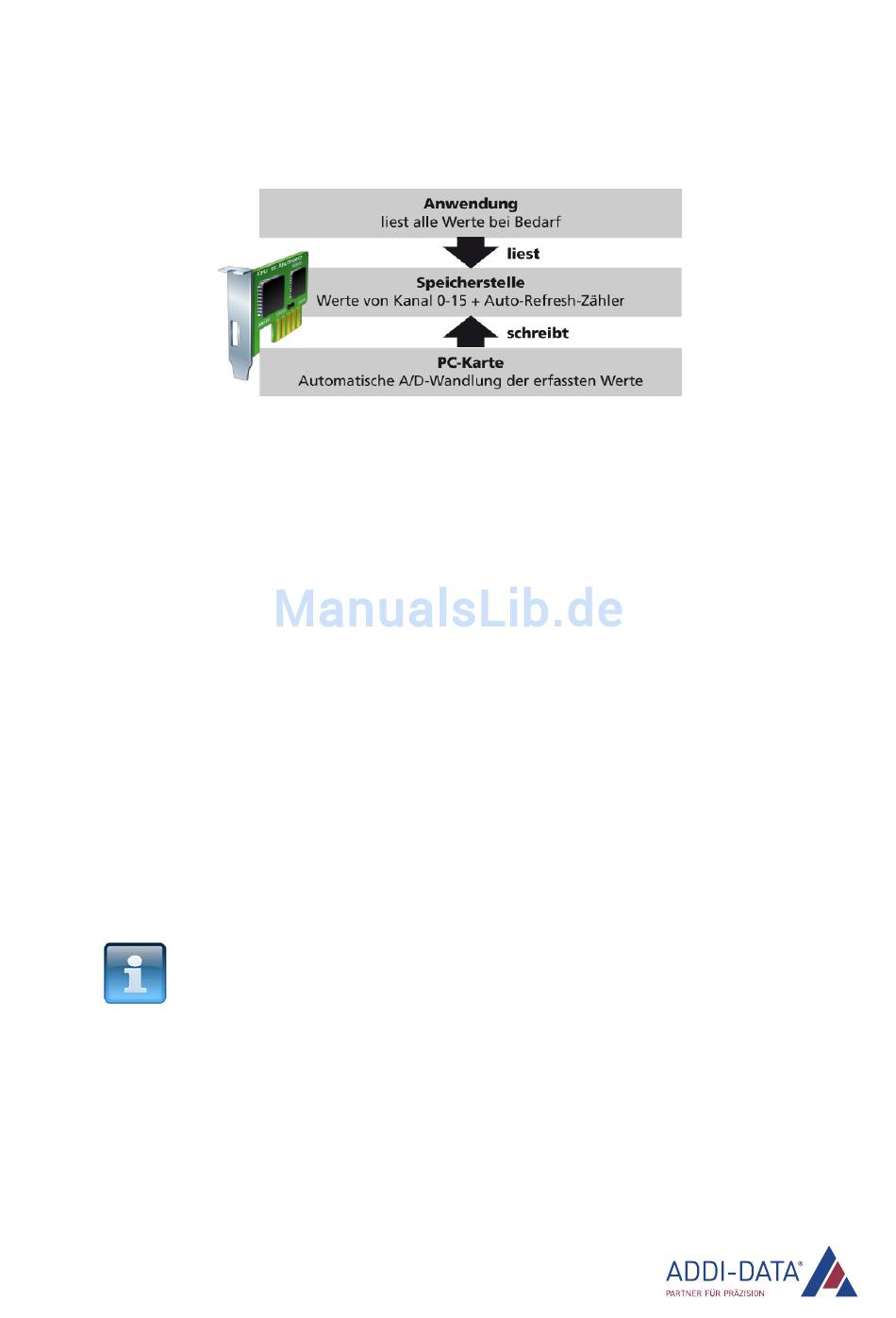

3) Auto-Refresh-Modus
Die Analogerfassung wird initialisiert und die Werte der Kanäle werden in eine feste Speicherstelle auf
der Karte geschrieben. Der PC liest die Daten asynchron zur Erfassung.
5.1.4 Diagnose-Funktion
Jeder Eingang verfügt über eine Diagnose-Funktion, um einen Kurzschluss oder Leitungsbruch auf der
primären bzw. sekundären Seite des Messtasters zu erkennen.
Die Kurzschlusserkennung auf der primären Seite wird kontinuierlich überwacht. Die sekundäre
Kurzschlusserkennung sowie die primäre und sekundäre Leitungsbrucherkennung müssen über eine
Softwarefunktion aktiviert werden.
Kurzschlusserkennung
Auf der primären Seite wird die Versorgungsspannung des Power-Buffers überwacht. Wenn ein
Kurzschluss auftritt, erfolgt ein Spannungsabfall und die Ausgänge werden durch interne Sicherungen
abgeschaltet. Die Information wird per Software (siehe Kap. 6) zurückgegeben. Sobald der Kurzschluss
behoben wurde, muss ein Rearm durchgeführt werden, um den Ausgang wieder zu aktivieren.
Auf der sekundären Seite wird die Nummer des Kanals, der einen Kurzschluss verursacht hat, durch
Software zurückgegeben.
Leitungsbrucherkennung
Falls die Verbindung zu einem Messtaster unterbrochen ist, d.h. wenn ein Messtaster nicht richtig
angeschlossen ist oder ein Verbindungskabel defekt ist, wird auf der primären bzw. sekundären Seite
ein Leitungsbruch erkannt. Dies wird von einer Softwarefunktion überprüft.
Auf der sekundären Seite wird die Nummer des Kanals, der eine offene Leitung hat, durch Software
zurückgegeben.
www.addi-data.de
HINWEIS!
Bitte stellen Sie sicher, dass alle Messtaster richtig
angeschlossen sind!
APCIe-/APCI-3701, APCI-3702
34
