Funktionsbeschreibung
5.3 Digitale Ausgänge
Für die digitalen Ausgänge wird positive Logik angewendet:
•
Logisch „1": Ausgang über Software setzen
•
Logisch „0": Ausgang zurücksetzen.
Alle Ausgänge haben eine gemeinsame Masseleitung: „GND" (Pin 10 und 29 des 37-poligen D-Sub-
Stiftsteckers).
Die maximale Versorgungsspannung beträgt 30 V (siehe Kap. 8.4.4). Pro Ausgang kann ein Strom von
50 mA geschaltet werden. Der Strom pro acht Ausgänge ist über ein Polyswitch-Sicherungselement auf
0,3 A begrenzt.
TVS-Dioden, C-Filter und Optokoppler filtern Störungen auf der Peripherieseite. Die Wirkung auf die
Systembus-Seite durch induktiv und kapazitiv eingekoppelte Störungen wird somit vermindert bzw.
unterdrückt. Eventuelle Störaussendungen durch den Ausgangstreiber werden ebenfalls durch C-Filter
abgeschwächt.
Die Karte benötigt keine Initialisierung, um die digitalen Informationen ausgeben zu können.
Die Ausgänge sind nach „Power ON Reset" auf „0" zurückgesetzt und können sofort programmiert
werden.
www.addi-data.de
HINWEIS!
Das Netzteil für die externe Spannungsversorgung der Karte muss
die Leistung liefern, die für Ihre Applikation notwendig ist.

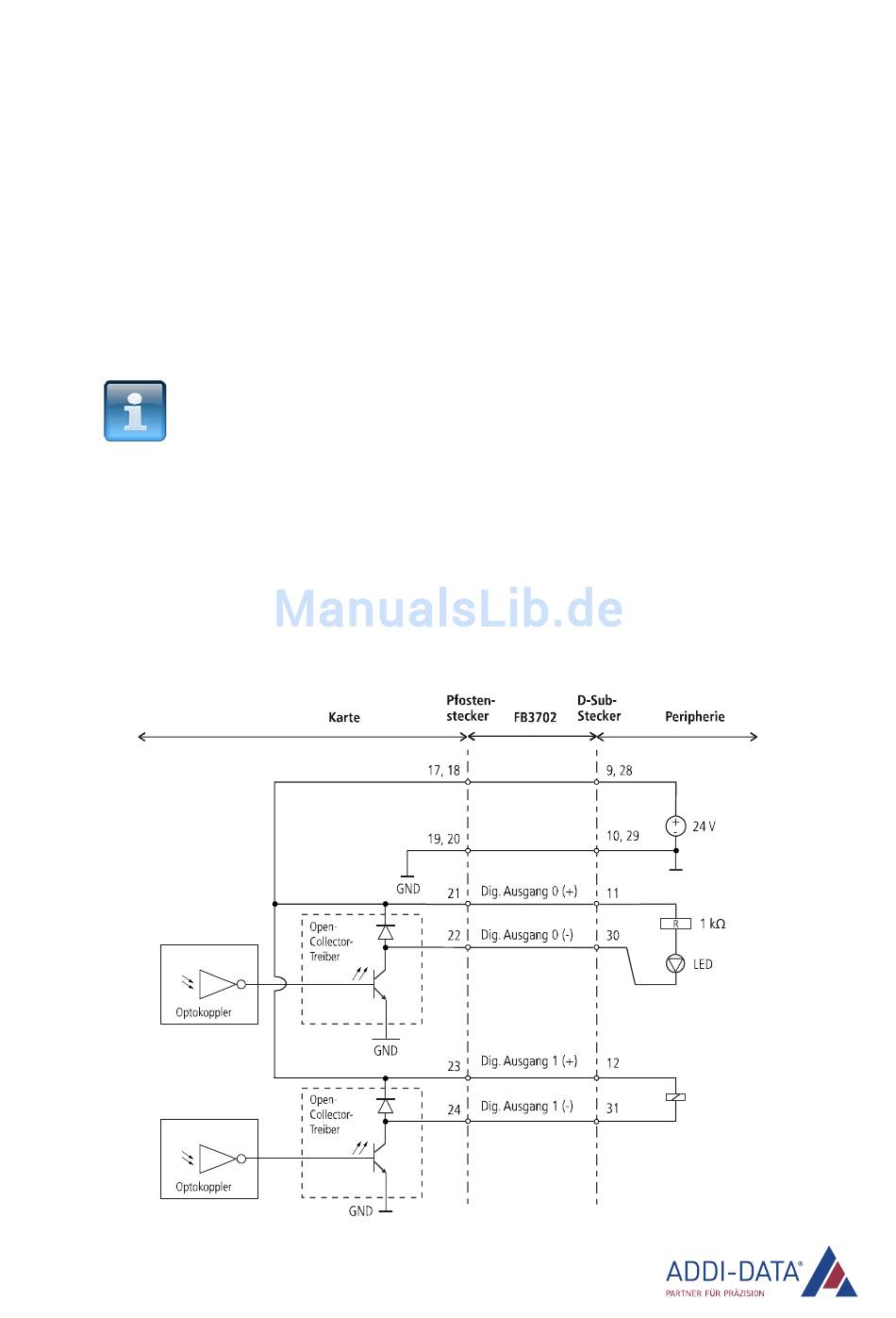

Abb. 5-4: Ausgangsbeschaltung
APCIe-/APCI-3701, APCI-3702
36
