Längenmesstaster
4.1.2 LVDT-Messtaster
Ein LVDT-Messtaster verfügt über drei Spulen: eine Primärspule und zwei Sekundärspulen. Diese sind
konzentrisch um den beweglichen Kern angeordnet und bilden in Bezug auf den elektrischen
Nullpunkt des Gebers zwei symmetrische Transformatoren.
Die Primärspule wird von zwei Sinusspannungen, d. h. einer positiven und einer negativen gespeist,
während die beiden gegenphasig geschalteten Sekundärspulen ein elektrisches Signal erzeugen,
welches proportional zum Messweg ist.
4.2 Messtaster-Merkmale
Im Programm ConfigTools können in der Benutzer-Datenbank folgende Merkmale eines Messtasters
festgelegt werden:
•
Name
•
Typ
•
nominale Frequenz (Hz)
•
Impedanz (Ohm)
•
nominale Versorgungsspannung V
•
Empfindlichkeit (mV/V/mm)
•
Messbereich (mm).
Nach der Auswahl des angeschlossenen Messtastertyps werden diese Merkmale von der Karte
eingestellt.
www.addi-data.de

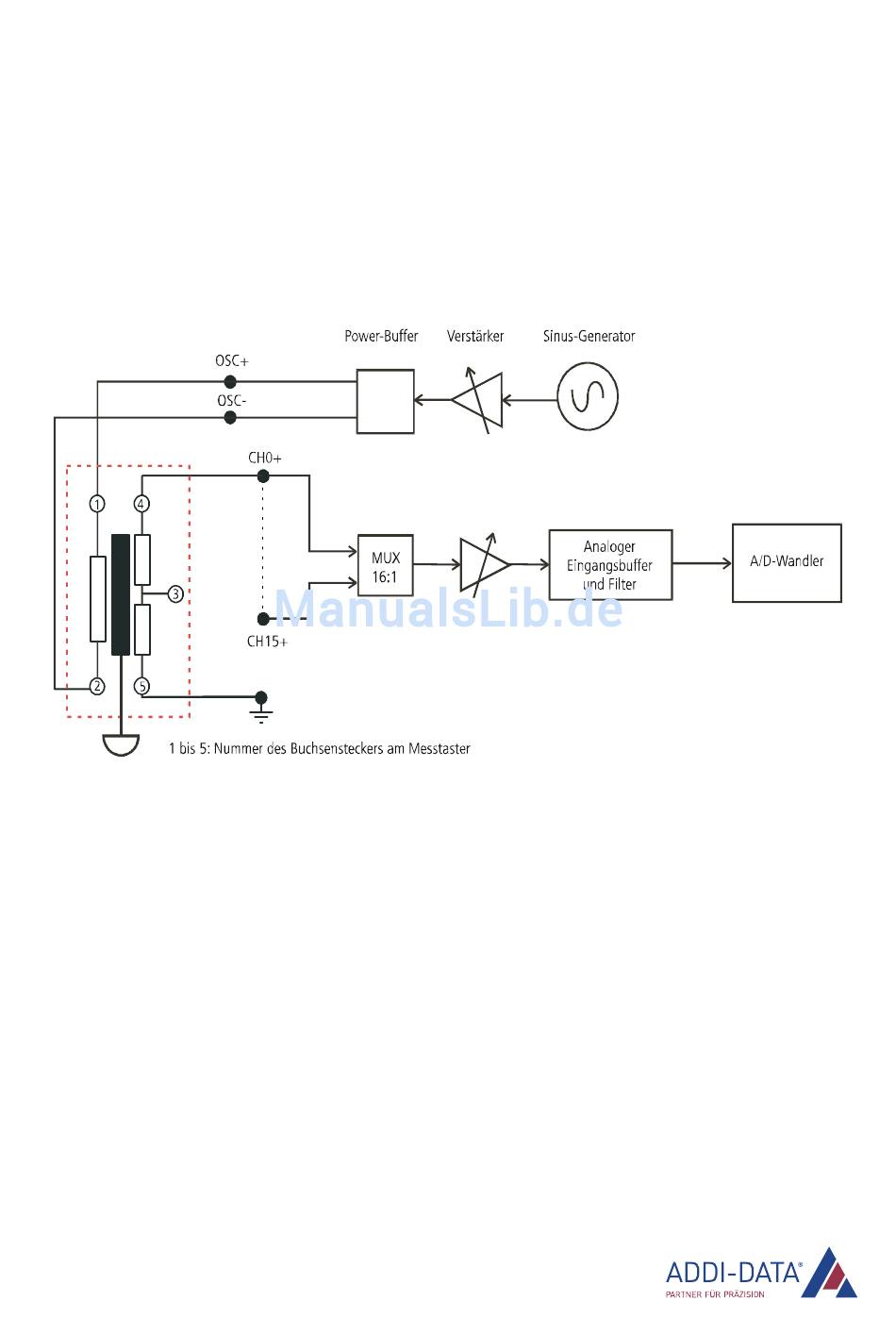

Abb. 4-2: LVDT-Messtaster
(V
)
eff
rms
29
APCIe-/APCI-3701, APCI-3702
