Einbau und Installation der Karte

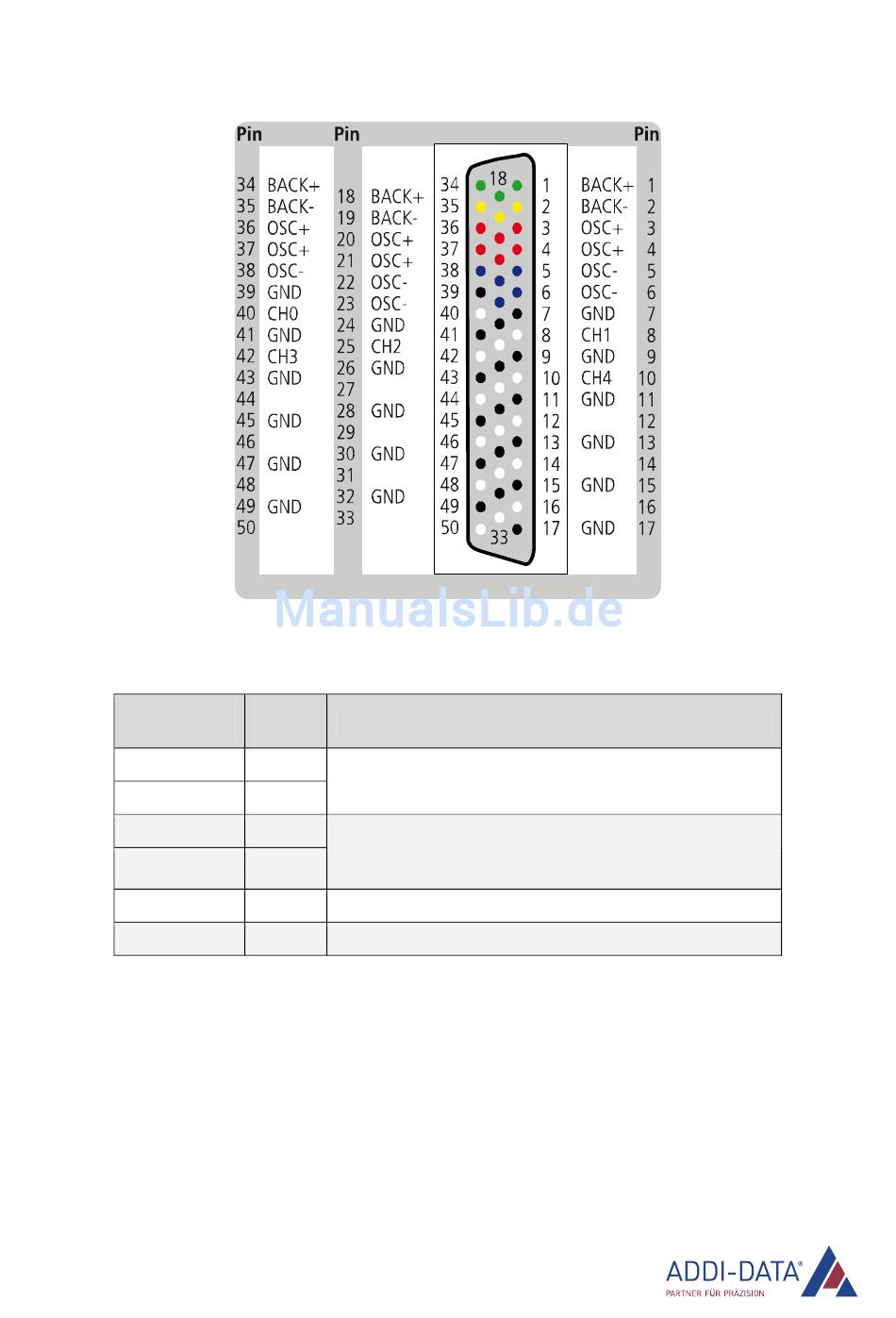

Abb. 3-12: APCI-3702: 50-pol. D-Sub-Stiftstecker (Messtaster-Eingänge)
Signal-
Bezeichnung
OSC+
OSC-
BACK+
BACK-
CHx
GND
www.addi-data.de
Tabelle 3-1: Messtaster-Eingänge: Signale
Pin-
Farbe
rot
Phasenverschobenes Versorgungssignal der induktiven
Messtaster
blau
grün
Rückführung der Versorgungsspannung zur Messung
der Amplitude; dient als Istwert-Signal des
gelb
Versorgungsspannungs-Oszillators
weiß
Messtaster-Eingang (x = Nummer des Eingangs)
schwarz
Masse
20
APCIe-/APCI-3701, APCI-3702
Funktion
