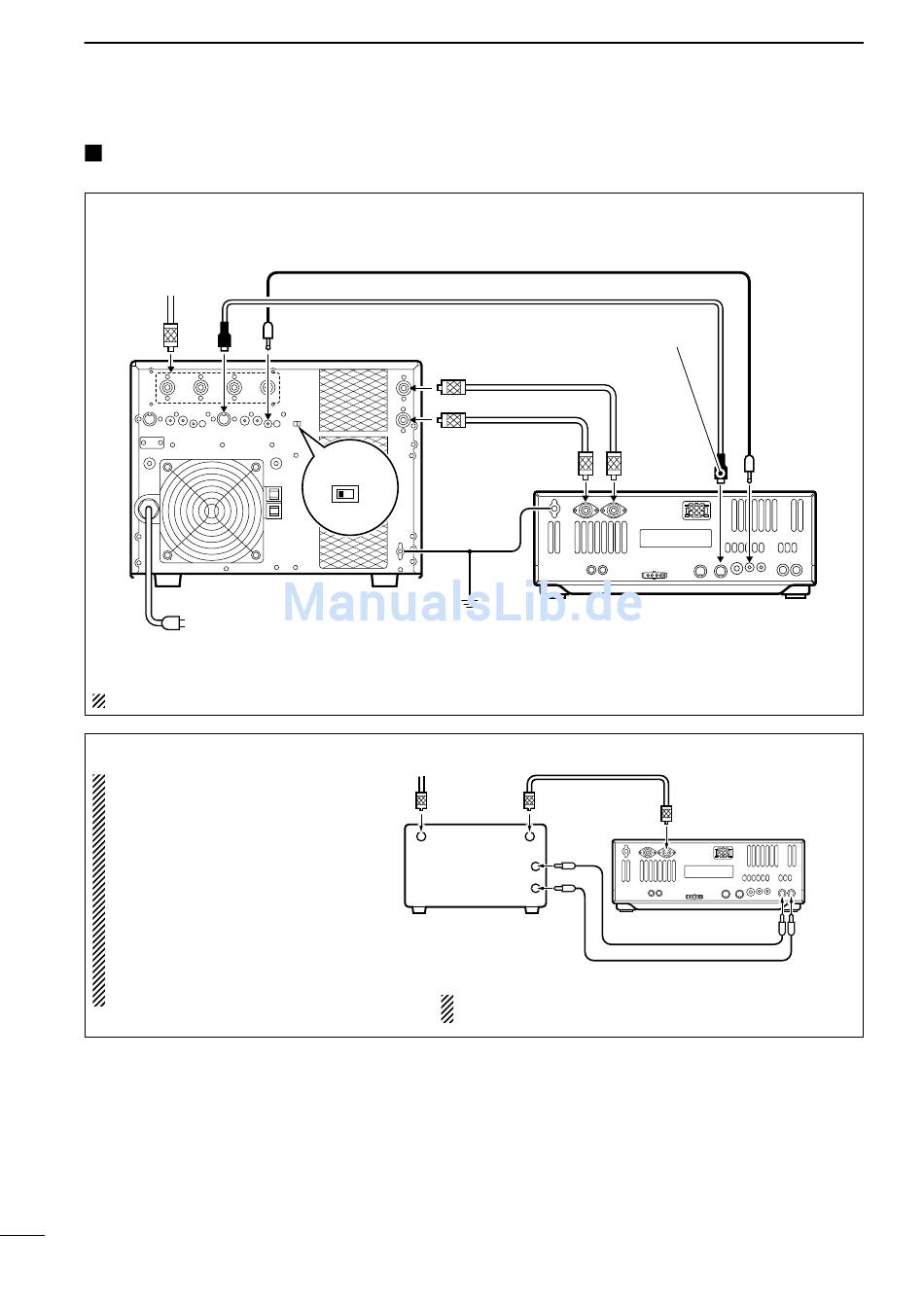

VERKABELUNG UND ANSCHLÜSSE
Linear-Endstufe anschließen
IC-PW1 ANSCHLIESSEN
Zur
Antenne ACC-1
ANT
zur Netzsteckdose
Bei der Abstimmung des Antennentuners der IC-PW1 den Antennentuner des Transceivers ausschalten.
LINEAR-ENDSTUFE (FREMDFABRIKAT) ANSCHLIESSEN
R WARNUNG:
Stellen Sie, wie in der Anleitung der
Endstufe beschrieben, die Ausgangs-
leistung des Transceivers und den
ALC-Ausgangspegel ein.
Der ALC-Eingangspegel muss im
Bereich von 0 V bis –4 V liegen und
darf nicht mit positiver Spannung be-
trieben werden. Nicht abgeglichene
ALC- und HF-Leistungs-Einstellun-
gen verursachen Brandgefahr und
könnten die Linear-Endstufe beschä-
digen.
18
Steuerungskabel
ACC-Kabel
REMOTE
EXCITER
1
1&2
IC-PW1
zur
Antenne
RF OUTPUT
Schließen Sie eine Linear-Endstufe an die [ANT1]-
Buchse an.
(im Lieferumfang der IC-PW1)
(im Lieferumfang der IC-PW1)
Kabel an die 7-polige
ACC(2)-Buchse anschließen.
Koaxialkabel
INPUT1
(im Lieferumfang der IC-PW1)
INPUT2
Koaxialkabel
(optional)
ANT2
GND
GND
Erde
RF INPUT
ALC
SEND
Linear-Endstufe
(Fremdfabrikat)
Spezifikationen des SEND-Relais: 16 V DC 0,5 A.
Bei höheren Werten muss ein externes Relais verwendet werden.
[INPUT2]
anschließen,
falls erford.
ANT1 ACC(2)
REMOTE
Transceiver
Koaxialkabel (50 Ω)
ANT1
Transceiver
ALC
SEND
