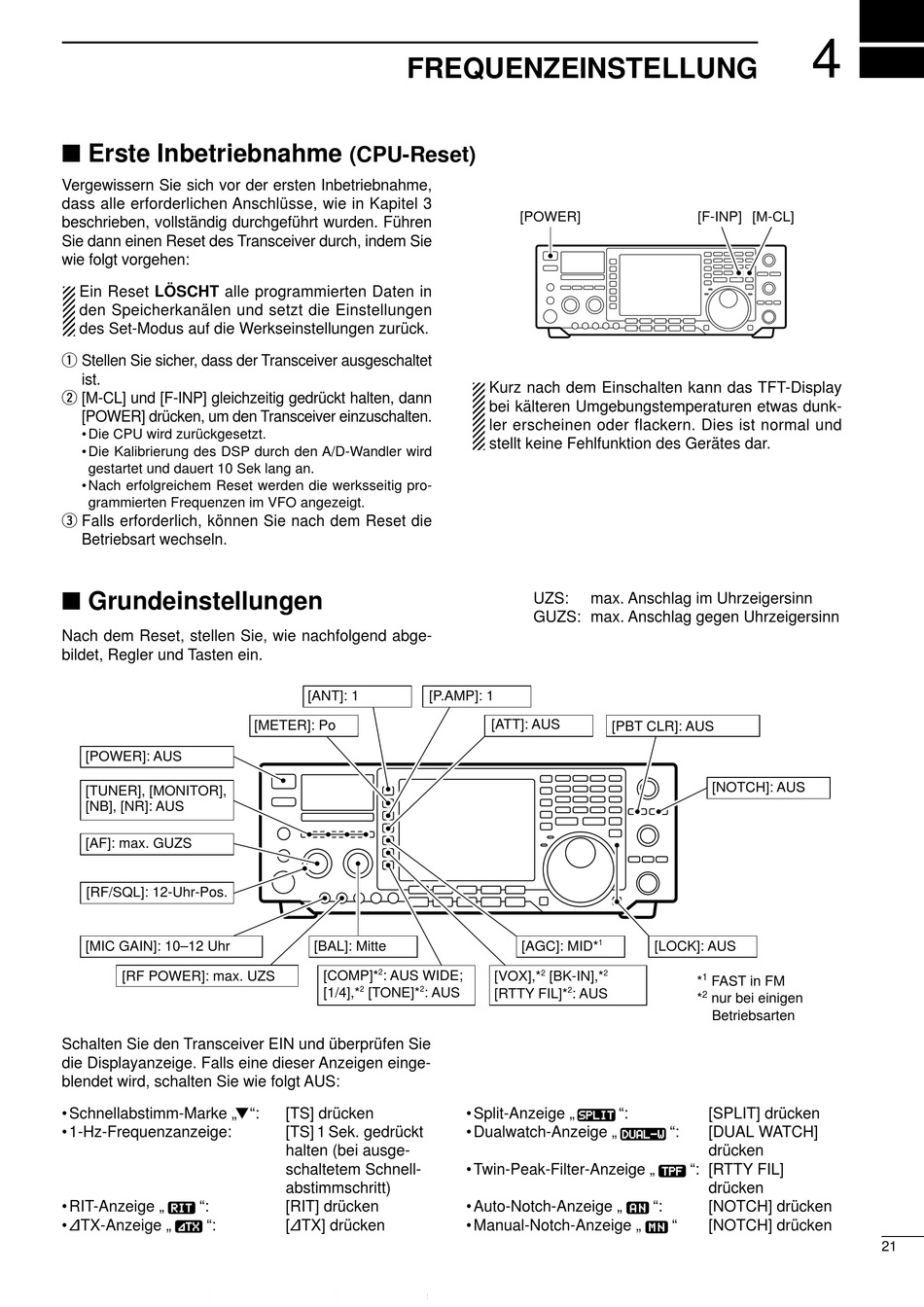

Erste Inbetriebnahme
Vergewissern Sie sich vor der ersten Inbetriebnahme,
dass alle erforderlichen Anschlüsse, wie in Kapitel 3
beschrieben, vollständig durchgeführt wurden. Führen
Sie dann einen Reset des Transceiver durch, indem Sie
wie folgt vorgehen:
Ein Reset LÖSCHT alle programmierten Daten in
den Speicherkanälen und setzt die Einstellungen
des Set-Modus auf die Werkseinstellungen zurück.
q Stellen Sie sicher, dass der Transceiver ausgeschaltet
ist.
w [M-CL] und [F-INP] gleichzeitig gedrückt halten, dann
[POWER] drücken, um den Transceiver einzuschalten.
• Die CPU wird zurückgesetzt.
• Die Kalibrierung des DSP durch den A/D-Wandler wird
gestartet und dauert 10 Sek lang an.
• Nach erfolgreichem Reset werden die werksseitig pro-
grammierten Frequenzen im VFO angezeigt.
e Falls erforderlich, können Sie nach dem Reset die
Betriebsart wechseln.
Grundeinstellungen
Nach dem Reset, stellen Sie, wie nachfolgend abge-
bildet, Regler und Tasten ein.
[POWER]: AUS
[TUNER], [MONITOR],
[NB], [NR]: AUS
[AF]: max. GUZS
[RF/SQL]: 12-Uhr-Pos.
[MIC GAIN]: 10–12 Uhr
[RF POWER]: max. UZS
Schalten Sie den Transceiver EIN und überprüfen Sie
die Displayanzeige. Falls eine dieser Anzeigen einge-
blendet wird, schalten Sie wie folgt AUS:
• Schnellabstimm-Marke „ ":
• 1-Hz-Frequenzanzeige:
• RIT-Anzeige „
":
RIT
RIT
• ∂TX-Anzeige „
":
∂TX
TX
FREQUENZEINSTELLUNG
(CPU-Reset)
[ANT]: 1
[P.AMP]: 1
[METER]: Po
[BAL]: Mitte
2
[COMP]*
: AUS WIDE;
2
2
[1/4],*
[TONE]*
: AUS
[TS] drücken
[TS] 1 Sek. gedrückt
halten (bei ausge-
schaltetem Schnell-
abstimmschritt)
[RIT] drücken
[∂TX] drücken
[POWER]
Kurz nach dem Einschalten kann das TFT-Display
bei kälteren Umgebungstemperaturen etwas dunk-
ler erscheinen oder flackern. Dies ist normal und
stellt keine Fehlfunktion des Gerätes dar.
UZS:
max. Anschlag im Uhrzeigersinn
GUZS: max. Anschlag gegen Uhrzeigersinn
[ATT]: AUS
[PBT CLR]: AUS
1
[AGC]: MID*
2
2
[VOX],*
[BK-IN],*
2
[RTTY FIL]*
: AUS
• Split-Anzeige „
":
SPLIT
SPLIT
• Dualwatch-Anzeige „
DUAL-W
DUAL-W
• Twin-Peak-Filter-Anzeige „
• Auto-Notch-Anzeige „
A N
• Manual-Notch-Anzeige „
4
[F-INP]
[M-CL]
[NOTCH]: AUS
[LOCK]: AUS
1
*
FAST in FM
2
*
nur bei einigen
Betriebsarten
[SPLIT] drücken
":
[DUAL WATCH]
drücken
": [RTTY FIL]
TPF
drücken
":
[NOTCH] drücken
"
[NOTCH] drücken
M N
21
