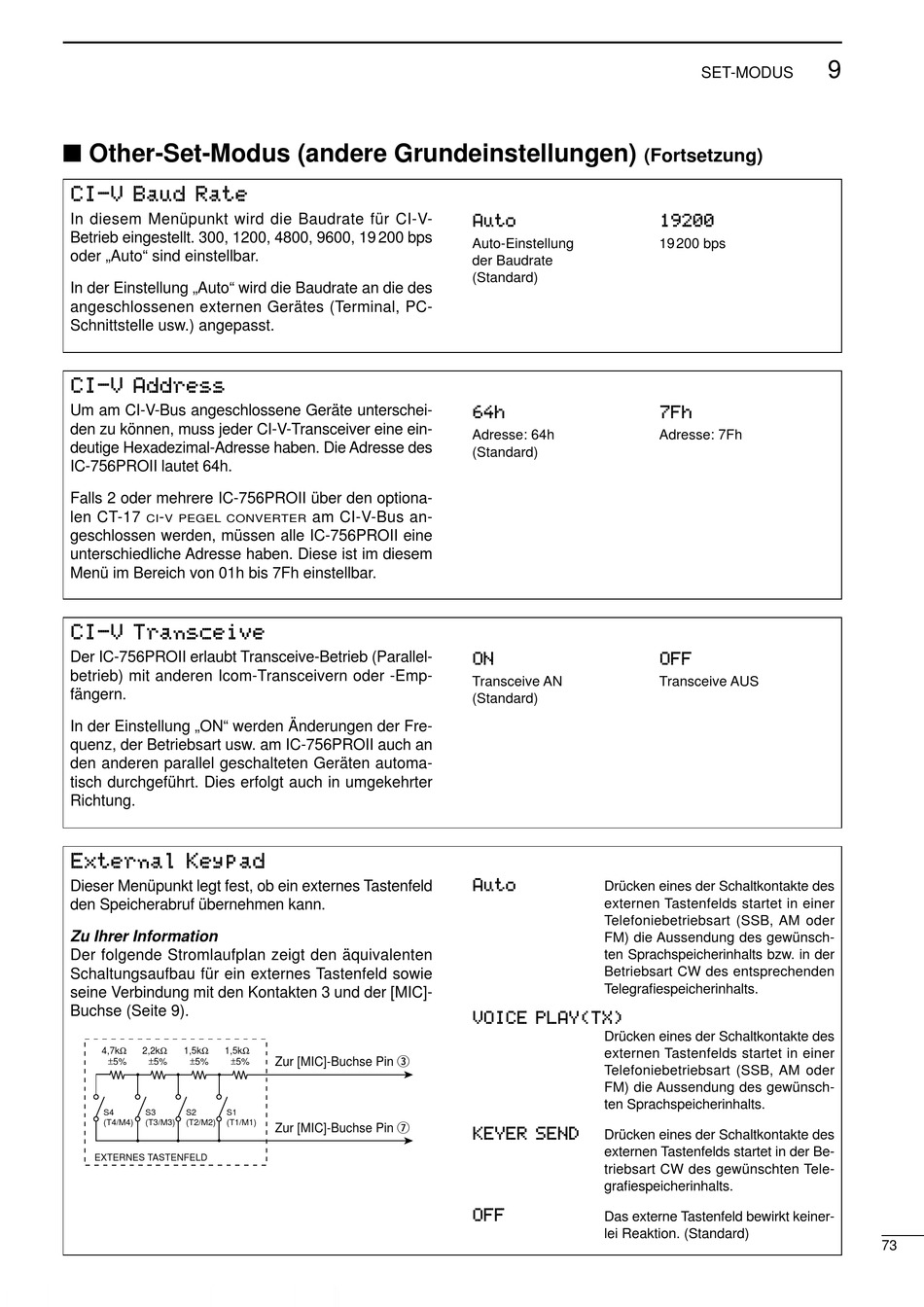

Other-Set-Modus (andere Grundeinstellungen)
C C I I - - V V B B a a u u d d R R a a t t e e
In diesem Menüpunkt wird die Baudrate für CI-V-
Betrieb eingestellt. 300, 1200, 4800, 9600, 19 200 bps
oder „Auto" sind einstellbar.
In der Einstellung „Auto" wird die Baudrate an die des
angeschlossenen externen Gerätes (Terminal, PC-
Schnittstelle usw.) angepasst.
C C I I - - V V A A d d d d r r e e s s s s
Um am CI-V-Bus angeschlossene Geräte unterschei-
den zu können, muss jeder CI-V-Transceiver eine ein-
deutige Hexadezimal-Adresse haben. Die Adresse des
IC-756PROII lautet 64h.
Falls 2 oder mehrere IC-756PROII über den optiona-
len CT-17
-
CI
V PEGEL CONVERTER
geschlossen werden, müssen alle IC-756PROII eine
unterschiedliche Adresse haben. Diese ist im diesem
Menü im Bereich von 01h bis 7Fh einstellbar.
C C I I - - V V T T r r a a n n s s c c e e i i v v e e
Der IC-756PROII erlaubt Transceive-Betrieb (Parallel-
betrieb) mit anderen Icom-Transceivern oder -Emp-
fängern.
In der Einstellung „ON" werden Änderungen der Fre-
quenz, der Betriebsart usw. am IC-756PROII auch an
den anderen parallel geschalteten Geräten automa-
tisch durchgeführt. Dies erfolgt auch in umgekehrter
Richtung.
E E x x t t e e r r n n a a l l K K e e y y p p a a d d
Dieser Menüpunkt legt fest, ob ein externes Tastenfeld
den Speicherabruf übernehmen kann.
Zu Ihrer Information
Der folgende Stromlaufplan zeigt den äquivalenten
Schaltungsaufbau für ein externes Tastenfeld sowie
seine Verbindung mit den Kontakten 3 und der [MIC]-
Buchse (Seite 9).
4,7kΩ
2,2kΩ
1,5kΩ
1,5kΩ
± 5%
± 5%
± 5%
± 5%
S4
S3
S2
S1
(T4/M4)
(T3/M3)
(T2/M2)
(T1/M1)
EXTERNES TASTENFELD
am CI-V-Bus an-
Zur [MIC]-Buchse Pin e
Zur [MIC]-Buchse Pin u
(Fortsetzung)
A A u u t t o o
Auto-Einstellung
der Baudrate
(Standard)
6 6 4 4 h h
Adresse: 64h
(Standard)
O O N N
Transceive AN
(Standard)
A A u u t t o o
Drücken eines der Schaltkontakte des
externen Tastenfelds startet in einer
Telefoniebetriebsart (SSB, AM oder
FM) die Aussendung des gewünsch-
ten Sprachspeicherinhalts bzw. in der
Betriebsart CW des entsprechenden
Telegrafiespeicherinhalts.
V V O O I I C C E E P P L L A A Y Y ( ( T T X X ) )
Drücken eines der Schaltkontakte des
externen Tastenfelds startet in einer
Telefoniebetriebsart (SSB, AM oder
FM) die Aussendung des gewünsch-
ten Sprachspeicherinhalts.
K K E E Y Y E E R R S S E E N N D D
Drücken eines der Schaltkontakte des
externen Tastenfelds startet in der Be-
triebsart CW des gewünschten Tele-
grafiespeicherinhalts.
O O F F F F
Das externe Tastenfeld bewirkt keiner-
lei Reaktion. (Standard)
9
SET-MODUS
1 1 9 9 2 2 0 0 0 0
19200 bps
7 7 F F h h
Adresse: 7Fh
O O F F F F
Transceive AUS
73
