9 Bedienung der Kamera
Abgleich wird vom System selbst bei Veränderung der Gerätetemperatur oder in einem festen
Zeitintervall ausgeführt oder kann über die Betätigung der Schaltfläche A auch vom Bediener ausgelöst
werden.
Die Funktion "Autoimage" dient zur automatischen Anpassung von Temperaturniveau und -bereich:
Entsprechend der aktuellen Temperaturszene wird die optimale Einstellungen des Temperaturmaßstabes
der Falschfarbdarstellung gewählt. Dies stellt sicher, dass alle Temperaturen der Szene im Thermobild
mit Farb- oder Graustufen abgebildet werden.
Menüpunkt "Extra"

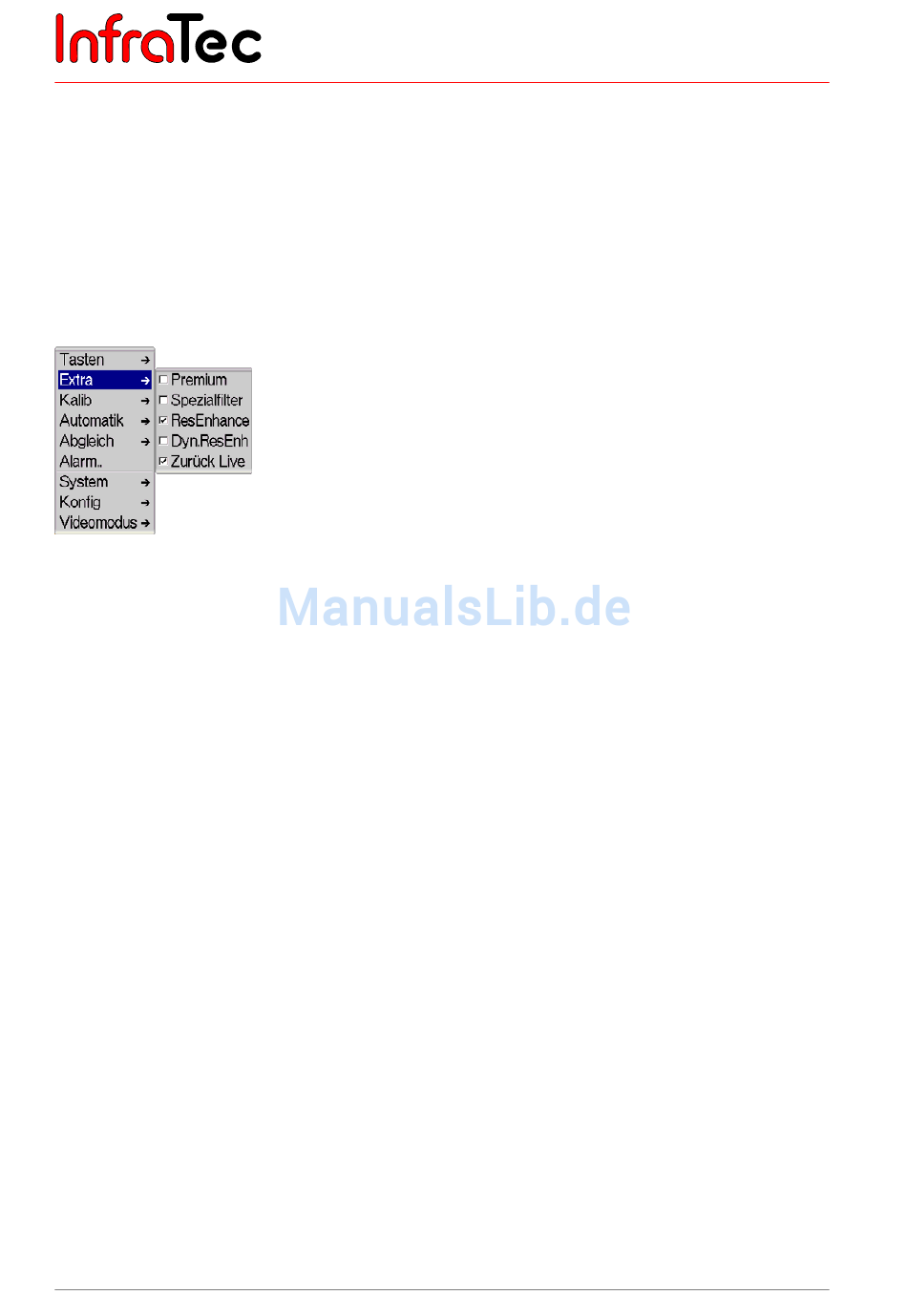

Abb. 110 Menü "Einstellungen" – "Extra"
Über den Menüpunkt "Premium" wird eine Bildverbesserung der Thermobilder aktiviert, für die
unmittelbar vor der Datenspeicherung ein interner Abgleich der Detektorelemente erfolgt und zur
Verringerung des Rauschens eine spezielle Bildfilterung vorgenommen wird. Für die Nutzung der
Premium-Speicherung ist die Funktion im Menü zu aktivieren und die Datenspeicherung aus dem Live-
Modus mit SL zu realisieren.
Über den Menüpunkt "ResEnhanc"* (Resolution Enhancement) wird ein hardwarebasiertes,
auflösungsverbesserndes Aufnahmeverfahren aktiviert. Das Thermobild wird mehrfach optisch
abgetastet, wobei über die Verschiebung der Pixelzuordnung um jeweils eine halbe Pixelbreite die
geometrische Auflösung von (384 x 288) auf (768 x 576) bzw. von (640 x 480) auf (1.280 x 960) Pixel
erreicht wird (Mikroscanverfahren). Die Nutzung der Funktion Resolution Enhancement erfordert die fixe
Positionierung des Thermografiesystems (Stativ) und ist nur für unbewegte Messobjekte mit konstanter
Temperatur sinnvoll.
Über den Menüpunkt "DynResEnh"* (Dynanmic Resolution Enhancement) wird ein softwarebasiertes
Bildverabesserungsverfahren aktiviert. Die Nutzung dieses Features erfordert spezielle
Auswertewerkzeuge*.
Der Menüpunkt "Zurück Live" ist standardmäßig aktiviert. Nach Aktivierung des Fokus-Modus wechselt
die Kamera standardmäßig nach ca. 10 Sekunden automatisch wieder in den Live-Modus. Wird die
Funktion "Zurück Live" deaktiviert, bleibt die Kamera solange im Fokus-Menü bis dieses mit der Enter
verlassen wird.
Die Aktivierung der Funktionen ist im Menü mit einem entsprechenden Haken gekennzeichnet.
